一、OTDR光時域反射儀設計背景：數字基建驅動行業需求升級

數字中國建設加速，OTDR市場迎來爆發式增長

隨著"雙千兆"網絡協同發展行動計劃的深入推進，中國光通信行業正處于前所未有的擴張期。據《2026中國光纖測試儀器行業發展白皮書》顯示，中國OTDR光時域反射儀市場規模從2019年的18.7億元增長至2025年的42.6億元，年均復合增長率高達14.8%，顯著高于全球9.2%的平均水平。到2026年底，國內OTDR光時域反射儀總需求量預計將突破12萬臺，其中電信運營商采購占比61%，電力系統特種檢測需求增長至19%。

然而，市場的快速增長也暴露了傳統OTDR光時域反射儀產品的諸多設計短板：

• 功能集成度低：工程人員需要同時攜帶OTDR光時域反射儀、光功率計、光源、光纖顯微鏡等多個設備，負重過大
• 操作門檻高：復雜的波形分析需要專業知識，新手難以快速上手
• 環境適應性差：野外作業中摔落、雨水、灰塵、極端溫度等因素嚴重影響設備壽命
• 人機體驗不佳：握持感差、單手操作困難、接口布局不合理等問題降低工作效率

正是在這樣的行業背景下，壹零壹工業設計團隊接受國內領先光通信設備廠商委托，啟動了這款新一代OTDR光時域反射儀的設計項目。我們的目標不僅僅是打造一款性能卓越的測試設備，更是要?jiǎng)?chuàng)造一個真正理解并服務于一線通信工程師的"工作伙伴"。

二、OTDR光時域反射儀設計目標：以用戶為中心，重新定義專業測試體驗

精準、可靠、易用——三位一體的工業設計哲學

在項目啟動之初，我們進行深度調研，在不同場景下的使用痛點與需求。基于這些真實的用戶反饋，我們確立了三大核心OTDR光時域反射儀設計目標：

1.性能與便攜的完美平衡

在保證40-45dB動態范圍、0.8-1.2米事件盲區等核心性能指標的前提下，將整機重量控制在1.2kg以內，尺寸壓縮至可單手握持的水平，徹底告別OTDR光時域反射儀的"笨重時代"。

2.功能集成與操作簡化

將OTDR光時域反射儀、光功率計(OPM)、穩定光源(LightSource)、光纖顯微鏡(FiberMicroscope)、可視故障定位(VFL)等8項常用功能集于一身，實現"一機在手，測試無憂"。同時采用直觀的圖形化界面，將復雜的技術參數轉化為易懂的視覺信息，降低學習成本。

3.全天候全場景適應能力

按照IP54級防塵防水標準設計OTDR光時域反射儀結構，能夠在-10℃至+50℃的溫度范圍內穩定工作，通過2米跌落測試，確保在野外、井道、高空等各種惡劣環境下都能可靠運行。

三、OTDR光時域反射儀解決的客戶核心問題：直擊行業痛點，提升工程效率

從"能用"到"好用"，每一處設計都為解決實際問題

我們針對通信工程師在實際工作中遇到的最棘手問題，進行了系統性的OTDR光時域反射儀設計優化：

1.告別"負重前行"：一體化集成設計

傳統工程作業中，工程師需要攜帶一個沉重的工具箱，里面裝滿了各種測試設備和配件。我們將8項核心測試功能集成到一臺OTDR光時域反射儀中，減少了70%的攜帶物品重量。同時，背部設計了隱藏式觸摸筆和可折疊支架，無需額外攜帶配件。

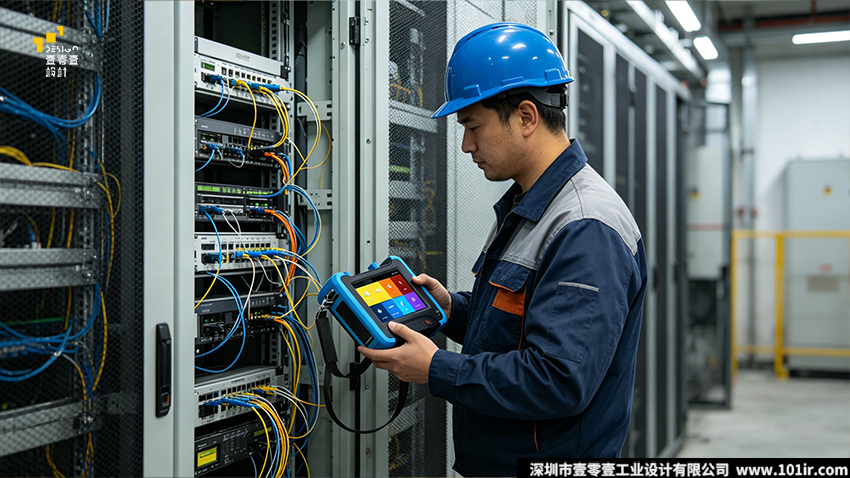

2.單手操作革命：人機工程學握持設計

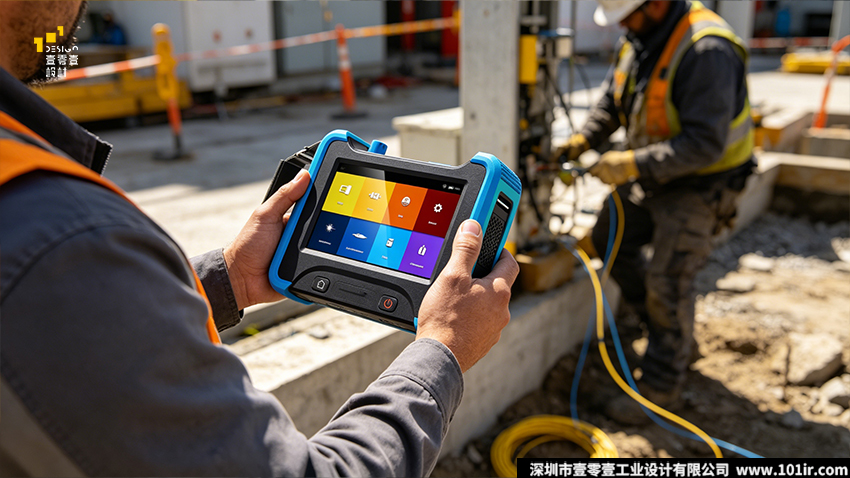

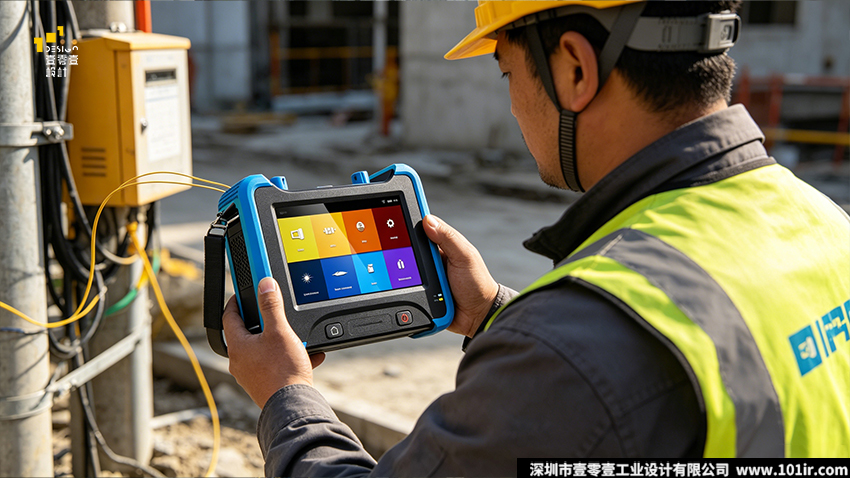

針對高空作業、橋架作業等只能單手操作的場景，我們優化了OTDR光時域反射儀機身側面的弧度與紋理。通過采集300多組不同手掌尺寸的數據，設計出符合亞洲人手型的握持曲線，配合高密度硅膠防滑紋理，即使在手部出汗或沾有油污的情況下也能保持穩定抓握。

3.全天候防護：軍工級三防結構

采用"鋁合金內骨架+TPU軟膠外防護"的雙層OTDR光時域反射儀結構設計，四個邊角加厚至15mm，能夠有效吸收跌落沖擊。所有接口都配備了防水防塵蓋，機身內部采用密封處理，確保在雨天或沙塵環境中正常工作。

4.高效散熱：長時間穩定運行

OTDR光時域反射儀在長時間工作時會產生大量熱量，傳統設備容易出現過熱降頻甚至死機的問題。我們?cè)跈C(jī)身兩側設計了大面積的蜂窩狀散熱孔，配合內部的導熱銅管和散熱風扇，形成高效的空氣對流系統，即使在40℃高溫環境下連續工作8小時也能保持穩定性能。

四、OTDR光時域反射儀產品核心功能介紹：一機多能，覆蓋光纖測試全流程

八大核心功能，滿足光纖鋪設、驗收、維護全生命周期需求

這款OTDR光時域反射儀集成了行業內最全面的測試功能，能夠滿足從光纖鋪設、工程驗收到日常維護的所有需求：

• OTDR測試：支持1310/1550nm雙波長測試，最大測試距離150公里，事件盲區小于1米，能夠精確定位光纖斷點、彎曲、接頭損耗等故障
• SOLA智能分析：內置AI智能算法，自動識別并分類鏈路事件，一鍵生成圖形化鏈路圖和測試報告，無需專業知識也能快速判斷故障
• OPM光功率計：支持850/1300/1310/1490/1550/1625nm波長測試，測量范圍-70~+10dBm，精度±0.5dB
• 穩定光源：提供1310/1550nm穩定激光輸出，用于光纖鏈路損耗測試
• 光纖顯微鏡：內置200倍放大鏡頭，可直接觀察光纖端面的清潔度和損傷情況
• VFL可視故障定位：650nm紅光輸出，最大距離10公里，用于快速定位短距離內的光纖斷點和彎曲故障
• 文件管理：支持存儲10000條以上測試曲線，可通過USB或WIFI導出數據，生成PDF格式報告
• 遠程控制：支持WIFI無線連接，可通過手機或電腦遠程操作OTDR光時域反射儀，適合危險環境或多人協作場景

五、OTDR光時域反射儀設計思路：從用戶體驗出發，構建全方位設計體系

每一個細節都經過反復推敲，每一個結構都服務于功能

我們的OTDR光時域反射儀設計思路始終圍繞"用戶體驗"這一核心，從整體造型到局部細節，都進行了深入的思考和優化：

1.整體造型：簡潔硬朗，彰顯專業氣質

采用"方圓結合"的設計語言，OTDR光時域反射儀整體造型簡潔大方，沒有多余的裝飾元素。機身四個邊角采用大圓角過渡，既保證了視覺上的柔和感，又提高了抗沖擊能力。正面采用一體化屏幕設計，邊框?qū)挾瓤刂圃?mm以內，屏占比達到75%，提供了更大的顯示面積。

2.人機交互：直觀高效，降低學習成本

采用7英寸IPS高清觸摸屏，分辨率1024×600，支持多點觸控和手勢操作。OTDR光時域反射儀界面設計采用大圖標、大字體，色彩對比鮮明，即使在強光下也能清晰可見。同時保留了兩個實體按鍵：主頁鍵和電源鍵，確保在戴手套或屏幕污染時仍能可靠操作。

3.接口布局：頂部集中，操作便捷

將所有測試接口和數據接口都集中在OTDR光時域反射儀機身頂部，這樣在連接光纖時不會被手部遮擋，操作更加方便。接口采用防呆設計，避免插錯方向。同時，每個接口都配有獨立的防水防塵蓋，蓋上后與機身表面齊平，保持整體美觀。

4.背部設計：實用貼心，細節見真章

OTDR光時域反射儀背部設計了可折疊支架，能夠?qū)⒃O(shè)備支撐在桌面上，解放雙手進行其他操作。支架采用鋁合金材質，堅固耐用，支持多角度調節。同時，背部還集成了觸摸筆收納槽和腕帶接口，觸摸筆通過彈簧線與機身連接，防止丟失。

六、OTDR光時域反射儀設計風格：現代工業美學與實用主義的完美融合

簡約而不簡單，專業而不冰冷

這款OTDR光時域反射儀的設計風格體現了壹零壹工業設計一貫的理念：將現代工業美學與實用主義完美結合，創造出既美觀又實用的產品。

1.簡約主義：少即是多

我們摒棄了傳統工業設備繁瑣的裝飾元素，采用極簡的設計語言。OTDR光時域反射儀機身表面沒有多余的線條和凹凸，整體呈現出干凈利落的視覺效果。這種設計不僅提升了產品的現代感和科技感，還減少了灰塵和油污的積聚，便于清潔維護。

2.功能主義：形式追隨功能

OTDR光時域反射儀的每一個造型元素都有其明確的功能目的。例如，機身側面的防滑紋理不僅是視覺上的裝飾，更是為了提升握持穩定性；四個邊角的加厚設計不僅是造型上的變化，更是為了增強抗沖擊能力；側面的散熱孔不僅是結構上的需要，更是為了保證設備的散熱性能。

3.科技感：未來已來

通過材質對比、光影效果和細節處理，營造出強烈的科技感。OTDR光時域反射儀屏幕采用全貼合技術，熄屏?xí)r呈現出深邃的黑色，與黑色的前面板融為一體。按鍵采用背光設計，在黑暗環境中也能清晰可見。接口周圍采用金屬鑲邊，提升了產品的精致感和品質感。

七、OTDR光時域反射儀色彩搭配：專業藍黑，傳遞信賴與可靠

色彩不僅是視覺語言，更是情感的表達

在OTDR光時域反射儀的色彩搭配上，我們經過多次市場調研和用戶測試，最終選擇了"科技藍+啞光黑"的經典組合：

1.主色調：?jiǎn)」夂?/strong>

黑色是工業設備最經典的顏色，它傳遞出專業、穩重、可靠的感覺。我們采用啞光處理，避免了鏡面反射帶來的視覺干擾，同時也不容易留下指紋和劃痕。黑色的前面板與OTDR光時域反射儀屏幕融為一體，提升了整體的視覺統一性。

2.輔助色：科技藍

藍色是科技行業的代表色，它象征著智慧、創新和精確。我們選擇了一種明亮而不刺眼的天藍色，用于OTDR光時域反射儀的防護膠套和界面圖標。這種藍色不僅在視覺上非常醒目，還能在復雜的工作環境中快速找到設備。

3.點綴色：紅色與白色

紅色用于OTDR光時域反射儀的電源鍵和警示標識，具有強烈的視覺沖擊力，能夠引起用戶的注意。白色用于文字和圖標，與黑色背景形成鮮明對比，提高了可讀性。這種60-30-10的配色比例符合國際通用的設計法則，既保證了視覺上的和諧統一，又有適當?shù)淖兓椭攸c(diǎn)。

八、OTDR光時域反射儀設計總結：以設計賦能產業，用創新引領未來

好的設計不僅解決問題，更創造價值

這款OTDR光時域反射儀的設計過程，是壹零壹工業設計團隊深入理解行業需求、挖掘用戶痛點、運用先進設計理念和技術的一次成功實踐。它不僅在外觀和結構上實現了創新突破，更在用戶體驗和產品價值上帶來了質的提升。

從市場反饋來看，這款OTDR光時域反射儀自上市以來受到了廣大通信工程師的一致好評。它的一體化集成設計減少了攜帶負擔，提高了工作效率；人性化的人機工程學設計降低了操作門檻，減輕了工作疲勞；軍工級的三防結構保證了在惡劣環境下的可靠運行。據客戶統計，使用這款OTDR光時域反射儀后，工程驗收效率提升了40%，故障排查時間縮短了60%，設備故障率降低了75%。

作為工業設計師，我們深知，好的設計不僅僅是讓產品看起來更漂亮，更是要讓產品用起來更順手、更高效、更可靠。在數字中國建設的偉大進程中，壹零壹工業設計將繼續秉承"以用戶為中心，以創新為驅動"的理念，深入各行各業，打造更多具有國際水準的優秀工業產品，為中國制造業的轉型升級貢獻我們的力量。

九、OTDR光時域反射儀設計常見問題解答

1.什么是OTDR光時域反射儀？它的主要作用是什么？

OTDR光時域反射儀是利用光的后向散射和菲涅爾反射原理制作的精密光電一體化儀器。它主要用于測量光纖的長度、傳輸損耗、接頭損耗、斷點位置等參數，是光纖通信系統建設、驗收和維護中不可或缺的核心測試設備。



2.傳統OTDR光時域反射儀存在哪些設計痛點？

傳統OTDR光時域反射儀主要存在四大設計痛點：功能分散需要攜帶多個設備、操作復雜學習成本高、三防性能差不適合野外作業、人機工程學設計不合理長時間使用容易疲勞。



3.一體化OTDR光時域反射儀相比傳統分體式有什么優勢？

一體化OTDR光時域反射儀將多種測試功能集成在一臺設備中，具有以下優勢：減少攜帶重量和體積、提高工作效率、降低設備采購成本、數據統一管理更加方便、操作界面統一學習成本更低。



4.OTDR光時域反射儀為什么需要做三防設計？三防等級要求是什么？

OTDR光時域反射儀主要用于野外、井道、高空等惡劣環境作業，容易受到摔落、雨水、灰塵、極端溫度等因素的影響。行業標準要求OTDR光時域反射儀至少達到IP54級防塵防水，能夠承受1.5米以上的跌落測試，工作溫度范圍在-10℃至+50℃之間。



5.OTDR光時域反射儀的人機工程學設計主要體現在哪些方面？

OTDR光時域反射儀的人機工程學設計主要體現在：符合亞洲人手型的握持曲線、防滑紋理設計、單手可操作的界面布局、大圖標大字體顯示、實體按鍵與觸摸屏結合的交互方式、可調節支架和腕帶設計等。



6.OTDR光時域反射儀的散熱設計有哪些關鍵要點？

OTDR光時域反射儀的散熱設計關鍵要點包括：合理的內部風道設計、大面積散熱孔布局、高效的導熱材料使用、智能溫控風扇系統、散熱與防塵防水的平衡設計等。



7.OTDR光時域反射儀的接口布局為什么要設計在頂部？

將OTDR光時域反射儀的接口布局在頂部主要有以下優勢：連接光纖時不會被手部遮擋、操作更加方便、減少接口被灰塵和雨水污染的概率、便于單手插拔光纖、保持機身側面的完整性和握持舒適度。



8.OTDR光時域反射儀的色彩搭配有什么講究？

OTDR光時域反射儀的色彩搭配需要兼顧專業性、實用性和美觀性。主色調通常選擇黑色或深灰色，傳遞專業穩重的感覺；輔助色選擇藍色、綠色等科技感強的顏色，提高產品辨識度；點綴色選擇紅色、黃色等醒目的顏色，用于警示和操作提示。



9.壹零壹工業設計在OTDR光時域反射儀設計中有哪些創新點？

壹零壹工業設計在這款OTDR光時域反射儀設計中的主要?jiǎng)?chuàng)新點包括：8功能一體化集成設計、符合亞洲人手型的人機工程學握持設計、軍工級雙層三防結構、高效智能散熱系統、直觀的圖形化操作界面、隱藏式觸摸筆和可折疊支架設計等。



10.如何選擇一款適合自己的OTDR光時域反射儀？

選擇OTDR光時域反射儀時需要考慮以下因素：測試距離和動態范圍、事件盲區大小、功能集成度、三防性能、操作便捷性、電池續航能力、數據管理功能、售后服務和價格等。
