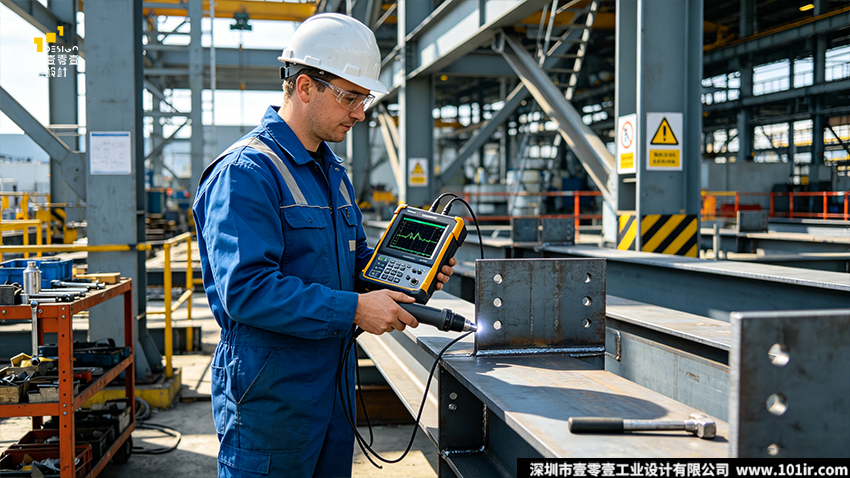

一、超聲波探傷儀產品設計背景：國產替代加速下的市場機遇

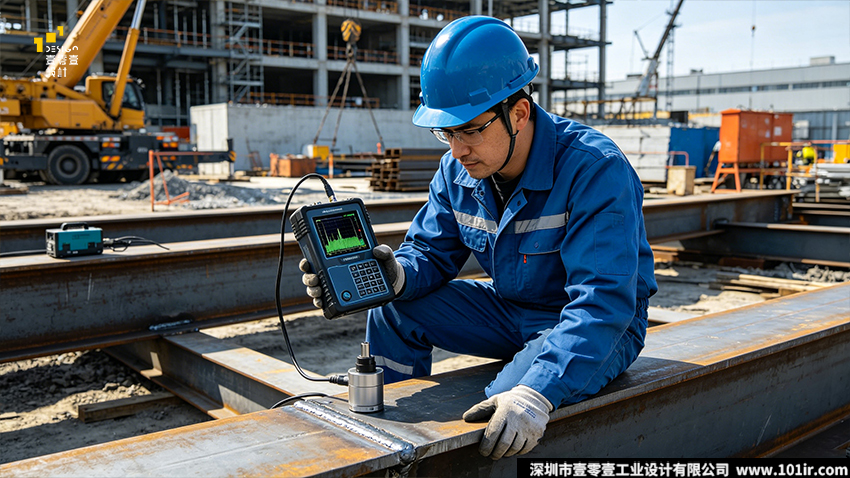

超聲波探傷技術是無損檢測領域應用最廣泛的方法之一，利用超聲波在材料內部的傳播反射特性，可在不損傷工件的前提下精準檢測裂紋、氣孔、夾雜等內部缺陷，被譽為"工業醫生聽診器"和"工業安全智慧之眼"。

根據中國儀器儀表行業協會《2024年中國無損檢測設備市場白皮書》數據，2023年國內金屬探傷儀市場規模達48.7億元人民幣，其中超聲波探傷儀占據52.3%的市場份額。長期以來，高端超聲波探傷儀市場被貝克休斯(原GE)、奧林巴斯(Evident)等國際巨頭壟斷，航空級相控陣探傷儀售價高達300萬元，備件周期長達3-6個月，嚴重制約我國高端制造業發展。

隨著國家"十四五"規劃對智能制造和工業基礎能力提升的戰略部署，2023年工信部明確要求"四基"領域國產替代率不低于70%，推動核電、軌道交通等關鍵行業國產探傷儀采購比例從2020年的不足35%躍升至2024年的68%。正是在這一時代背景下，壹零壹工業設計承接了國內某知名無損檢測設備制造商的委托，設計一款性能對標國際、符合中國用戶習慣的新一代便攜式超聲波探傷儀。

二、超聲波探傷儀行業調查研究：以用戶為中心的深度調研方法

在儀表儀器產品設計流程中，行業調查研究是所有設計決策的基礎。我們沒有急于繪制草圖，而是進行深入調研，調研范圍覆蓋石油化工、電力、軌道交通、航空航天、船舶制造等領域。

2.1目標用戶畫像分析

通過調研，我們將超聲波探傷儀目標用戶分為三類：

• 資深檢測工程師(35-55歲)：10年以上檢測經驗，對儀器性能要求極高，反映進口儀器操作復雜，常用功能需多次菜單切換
• 年輕檢測人員(20-35歲)：熟悉數碼產品操作，對外觀和交互體驗要求高，希望降低學習成本
• 企業管理者：關注儀器可靠性、耐用性和性價比，重視培訓成本和數據管理效率

2.2主流市場競品分析

我們對主流產品進行了多維度對比：

• 進口產品優勢：性能穩定、精度高；劣勢：價格昂貴、操作復雜、不符合中國人手型、售后服務慢
• 國產品牌優勢：價格低廉、服務響應快；劣勢：外觀同質化嚴重、人機工程學設計不足、防護性能有待提升

2.3行業標準與規范研究

超聲波探傷儀設計必須嚴格遵循國內外相關標準，我們重點研究了：

• GB/T27664.1-2011《無損檢測超聲檢測設備的性能與檢驗第1部分：儀器》
• GB/T42399.1-2023《無損檢測儀器相控陣超聲設備的性能與檢驗第1部分：儀器》
• ISO16810:2024《無損檢測超聲檢測通用原則》
• TSGZ7001-2021《特種設備檢驗檢測機構核準規則》

三、超聲波探傷儀設計核心痛點與解決方案

基于深度調研，我們總結出當前超聲波探傷儀存在的六大核心痛點，并提出針對性解決方案：

核心痛點	具體表現	解決方案
操作復雜，學習成本高	功能繁多，參數調節復雜，新手需數周培訓	智能一鍵校準、新手/專家雙模式、語音操作提示、常用功能主界面直達
人機工程學設計不足	重量大(1.5kg以上)，握持手感差，長時間使用易疲勞	輕量化設計(≤1kg)、符合中國人手型的握持曲線、Fitts定律優化按鍵布局、360度旋轉支架
防護性能差	防護等級僅IP54，無法適應灰塵、油污、雨淋環境	IP67全機身防護、1.5米防跌落設計、螺旋卡口防水接口、防眩光強化玻璃
續航能力不足	單電池續航僅4-6小時，無法滿足野外作業	5000mAh大容量電池(12小時續航)、熱插拔可拆卸電池、USB-C快充(30分鐘充50%)
數據管理不便	存儲容量小，報告生成繁瑣，數據導出困難	32GB內置存儲(10萬條數據)、USB3.0/藍牙傳輸、儀器端PDF報告生成、5G云同步
外觀同質化嚴重	多為黑色方盒，缺乏品牌辨識度	"科技橙+深空灰"配色、獨特品牌識別線條、精細化細節設計



四、標準化儀表儀器產品設計流程：從概念到量產的全生命周期管理

基于壹零壹工業設計多年實踐經驗，結合機電設備開發標準，我們建立了適用于超聲波探傷儀等工業儀器的標準化產品設計流程：

4.1需求分析與定義階段

與客戶召開多輪需求研討會，制定詳細的產品需求規格書(PRD)，明確功能、性能、外觀、人機、環境、成本等各方面要求。對需求進行可行性評估，對技術難以實現或成本過高的需求提出替代方案。

4.2概念設計階段

采用頭腦風暴法發散思維，兩周內繪制多張?jiān)O(shè)計草圖，涵蓋不同造型風格和布局方式。篩選出10個代表性方案制作二維效果圖，邀請客戶和用戶代表評審，最終確定3個方案進行深入設計。

4.3詳細設計階段

使用SolidWorks建立產品三維模型(外觀+結構)，考慮零件配合間隙、模具可制造性和裝配便利性。進行結構強度、熱、電磁兼容性等仿真分析，確保產品穩定可靠。與電子工程師密切配合，協調內部空間布局。

4.4原型制作與測試階段

制作三類原型進行驗證：

• 外觀原型：3D打印制作，驗證造型、尺寸和人機工程學
• 功能原型：集成主要電子元器件，驗證基本探傷性能
• 工程原型：采用量產材料工藝制作，進行高低溫、濕熱、振動、沖擊、防水防塵等全面可靠性測試

4.5模具開發與量產準備階段

與知名模具廠商合作完成注塑和鈑金模具設計制造，多次試模解決成型問題。編制生產工藝文件和質量檢驗標準，培訓生產工人，確保原材料和零部件穩定供應。

4.6產品上市與持續改進階段

密切關注市場反饋和用戶使用情況，收集意見建議進行產品迭代。定期召開產品回顧會議，總結市場表現，為下一代產品設計積累經驗。

五、工業儀器設計核心技巧：超聲波探傷儀設計的"道"與"術"

在多年工業儀器設計實踐中，我們總結出以下適用于超聲波探傷儀等產品的設計技巧：

5.1功能優先，美學服務于功能

工業儀器的核心價值是功能實現，美學設計必須服務于功能需求。例如，我們將增益調節、閘門調節、凍結等高頻使用功能設計為獨立物理按鍵，讓工程師在不看屏幕的情況下也能操作。

5.2注重人機工程學，關注用戶健康

參考GB/T10000-1988《中國成年人人體尺寸》國家標準，設計符合中國人手型的握持曲線。對按鍵行程、力度、間距等參數進行反復測試調整，減輕長時間操作的疲勞感。

5.3強化防護設計，適應惡劣工業環境

采用整體式密封結構，機身上下部分用防水密封圈密封。所有接口配備防水防塵蓋，內部電路板增加防潮涂層。機身四角采用防撞橡膠墊，提高抗沖擊能力。

5.4采用模塊化設計，便于維護升級

將超聲波探傷儀分為主機、電源、接口、顯示等獨立模塊，每個模塊可單獨拆卸更換。當某個模塊出現故障時，只需更換相應模塊，降低維護成本和時間。

5.5注重細節設計，提升產品品質感

在按鍵表面設計不同紋理，方便黑暗環境下通過觸覺區分。機身側面設計隱藏式手寫筆槽，方便用戶在屏幕上標注。精心打磨倒角、絲印等細節，提升產品整體質感。

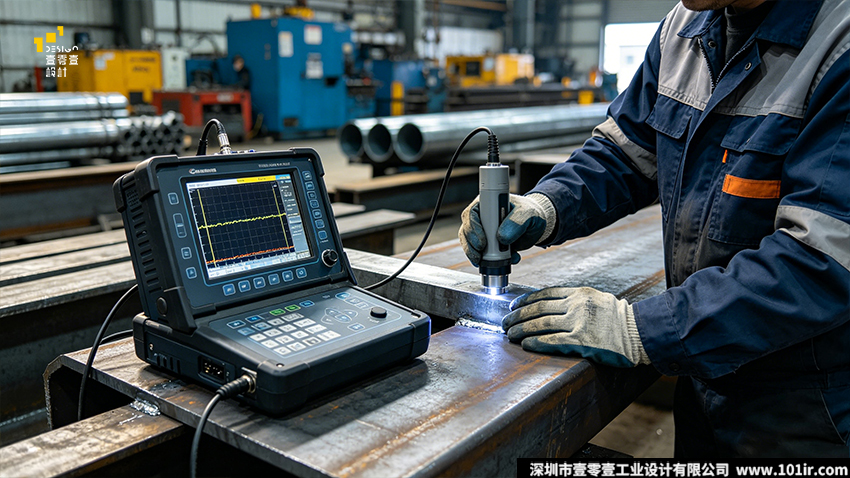

六、超聲波探傷儀設計實戰案例：新一代便攜式數字探傷儀

6.1項目基本信息

• 項目名稱：新一代便攜式數字超聲波探傷儀設計
• 客戶：國內某知名無損檢測設備制造商
• 設計時間：2023年3月-2024年2月
• 產品定位：中高端市場，面向石油化工、電力、軌道交通等行業
• 核心目標：性能對標國際同類產品，人機交互和防護性能超越進口產品，成本控制在進口產品的1/3以內

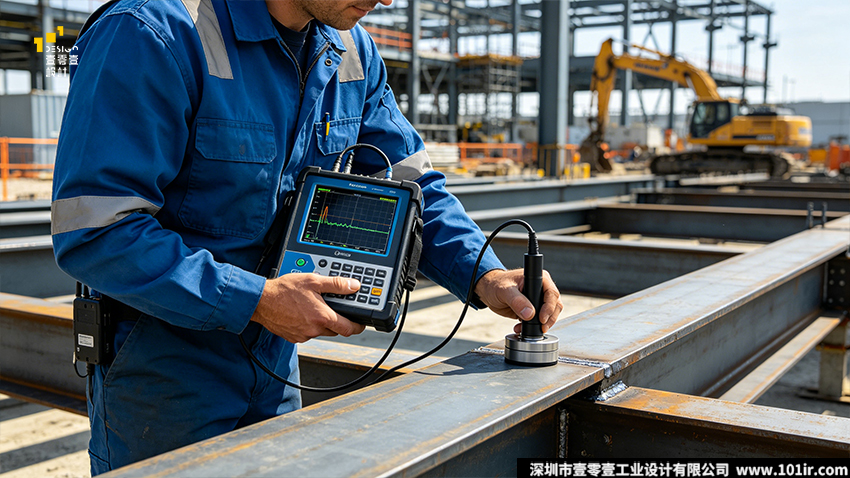

6.2核心設計亮點

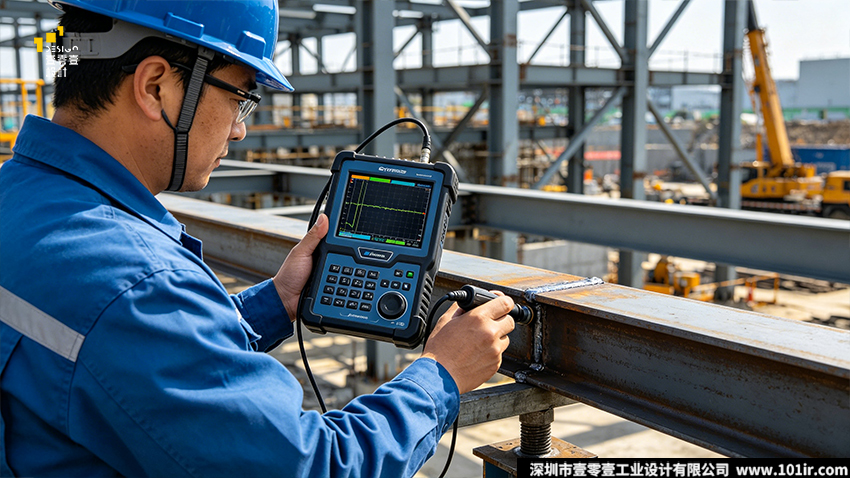

• 極致輕量化：高強度鋁合金+工程塑料復合結構，整機重量?jī)H0.95kg，比同類進口產品輕30%以上
• 直觀交互界面：扁平化設計風格，常用功能一鍵直達，智能助手自動推薦參數設置
• 全方位防護：IP67防護等級，1.5米防跌落，螺旋卡口防水接口
• 超長續航：5000mAh電池續航12小時，支持熱插拔和USB-C快充
• 智能化數據管理：32GB存儲，儀器端PDF報告生成，5G遠程數據傳輸

6.3市場表現

該產品上市以來，銷量突破，市場占有率達提升，成為國產中高端超聲波探傷儀市場的熱銷產品之一。

七、超聲波探傷儀設計常見問題

Q1：超聲波探傷儀設計的核心流程是什么？

A1：標準化的超聲波探傷儀設計流程包括六個階段：需求分析與定義、概念設計、詳細設計、原型制作與測試、模具開發與量產準備、產品上市與持續改進。每個階段都有明確的輸出物和驗證標準，確保設計質量和項目進度。



Q2：國產超聲波探傷儀與進口產品的主要差距在哪里？

A2：目前國產超聲波探傷儀在核心性能參數上已接近國際水平，但在以下方面仍有差距：(1)高端相控陣技術的算法精度和穩定性；(2)人機工程學設計的精細化程度；(3)產品的長期可靠性和耐用性；(4)品牌影響力和市場認可度。



Q3：如何解決超聲波探傷儀長時間使用導致的疲勞問題？

A3：主要通過以下設計手段解決：(1)輕量化設計，將整機重量控制在1kg以內；(2)根據中國人手型優化握持曲線，增加防滑材質；(3)遵循Fitts定律優化按鍵布局，將高頻按鍵布置在拇指自然覆蓋區域；(4)設計可360度旋轉的支架，支持多種使用方式。



Q4：超聲波探傷儀的防護等級設計需要考慮哪些因素？

A4：超聲波探傷儀防護等級設計需考慮：(1)使用環境的灰塵、油污、水汽情況；(2)可能的摔落高度和沖擊強度；(3)接口的防水防塵要求；(4)屏幕的防眩光和防刮擦需求。工業現場使用的探傷儀一般要求至少達到IP65防護等級，惡劣環境下應達到IP67。



Q5：如何提高超聲波探傷儀的操作效率？

A5：提高操作效率的設計方法包括：(1)將常用功能設計為獨立物理按鍵；(2)優化菜單結構，減少操作層級；(3)設計智能校準功能，一鍵完成探頭校準；(4)提供自定義快捷鍵，允許用戶根據習慣設置；(5)加入語音操作功能，解放雙手。



Q6：超聲波探傷儀設計中如何平衡性能與成本？

A6：平衡性能與成本的策略包括：(1)采用模塊化設計，核心性能模塊采用高端配置，非核心模塊采用性價比高的方案；(2)優化結構設計，減少零件數量和裝配工序；(3)選擇國內優質供應商，降低采購成本；(4)針對目標用戶的實際需求，裁剪不必要的功能。



Q7：工業儀器設計中如何進行有效的用戶調研？

A7：有效的用戶調研應做到：(1)深入一線工作現場，進行行為觀察而非僅靠訪談；(2)覆蓋不同年齡、經驗、行業的用戶群體；(3)親身體驗用戶的工作流程和環境；(4)采用定性與定量相結合的方法；(5)將調研結果轉化為具體的設計需求。



Q8：超聲波探傷儀的數據管理設計有哪些趨勢？

A8：超聲波探傷儀數據管理的發展趨勢包括：(1)大容量本地存儲；(2)多種無線傳輸方式(藍牙、Wi-Fi、5G)；(3)儀器端直接生成標準報告；(4)云平臺數據存儲和共享；(5)AI輔助缺陷識別和數據分析。



Q9：如何提升工業儀器的品牌辨識度？

A9：提升工業儀器品牌辨識度的方法包括：(1)建立統一的品牌設計語言，包括配色、造型、材質等；(2)設計獨特的品牌識別元素，并貫穿全系列產品；(3)注重細節設計，形成差異化的用戶體驗；(4)通過產品質量和服務建立品牌口碑。



Q10：工業設計在國產超聲波探傷儀替代進口過程中能發揮什么作用？

A10：工業設計在國產替代中發揮著關鍵作用：(1)通過優化人機工程學和交互設計，打造更符合中國用戶習慣的產品；(2)提升產品外觀和品質感，縮小與進口產品的差距；(3)通過創新設計解決進口產品存在的痛點；(4)幫助企業建立自主品牌形象，提高市場競爭力。

八、文章總結

工業設計是提升超聲波探傷儀等工業儀器產品競爭力、推動國產替代的重要手段。在儀表儀器產品設計流程中，必須始終堅持"以用戶為中心"的理念，深入一線了解用戶真實需求，用設計解決實際痛點。

壹零壹工業設計通過新一代便攜式超聲波探傷儀的設計實踐證明，只要我們真正理解用戶需求，嚴格遵循科學的設計流程，注重細節和品質，就能夠設計出性能對標國際、體驗超越進口的優秀產品。未來，我們將繼續深耕工業儀器設計領域，為中國制造高質量發展貢獻力量。



參考文獻

[1]鄭暉,林樹青.超聲檢測(第2版)[M].北京:中國勞動社會保障出版社,2008.

[2]GB/T27664.1-2011,無損檢測超聲檢測設備的性能與檢驗第1部分:儀器[S].

[3]GB/T42399.1-2023,無損檢測儀器相控陣超聲設備的性能與檢驗第1部分:儀器[S].

[4]中國儀器儀表行業協會.2024年中國無損檢測設備市場白皮書[R].2024.

[5]曹東旭.現代超聲檢測[M].北京:機械工業出版社,2025.

[6]李太全,孫先松.基于FPGA的超聲探傷儀設計[J].電子測量技術,2013,36(12):68-71.

[7]常青龍,徐大專,韓中波.基于ARM平臺的超聲波自動探傷系統[J].無損檢測,2009,31(12):1015-1018.

[8]ISO16810:2024,Non-destructivetesting—Ultrasonictesting—Generalprinciples[S].
