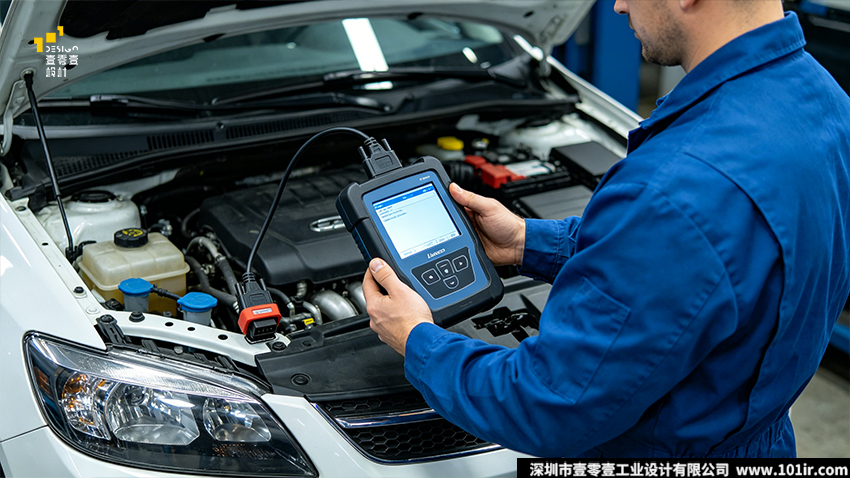

一、汽車診斷儀產品設計背景：千億級市場的設計機遇

汽車診斷儀的誕生與發展，本質上是汽車工業電子化、智能化進程的必然產物。從1968年大眾汽車首次安裝電子控制單元(ECU)，到1996年美國強制推行OBD-II標準，再到如今新能源汽車三電系統與智能網聯技術的全面普及，汽車診斷儀設計已經從簡單的故障碼讀取工具，進化為集檢測、分析、編程、校準于一體的智能維修工作站。

根據中國汽車工業協會(CAAM)與前瞻產業研究院聯合發布的《中國汽車檢測儀行業市場現狀分析及競爭格局與投資發展研究報告(2025)》顯示，2024年中國汽車檢測儀行業整體市場規模已達到約186億元人民幣，較2020年的112億元增長了66.1%，年均復合增長率(CAGR)約為13.7%。高工產研(GGII)發布的《中國汽車診斷設備國產化發展評估報告(2025)》指出，2024年中國自主品牌診斷設備在國內市場的綜合占有率已達到61.8%，其中中端及以下市場占比超過75%，高端市場也已突破28.6%。

這一轉變并非單純依賴價格優勢，而是中國企業在技術研發與工業儀表儀器設計上持續投入的結果。以元征科技、道通科技為代表的中國頭部企業，不僅在診斷協議解析、AI算法等核心技術上實現了突破，更在汽車診斷儀工業設計領域達到了國際先進水平，多款產品獲得了德國iF設計大獎、中國設計紅星獎等國際國內榮譽。

二、汽車診斷儀行業調查研究：深入汽修車間的沉浸式用戶研究

在壹零壹工業設計，我們始終堅信"好的汽車診斷儀設計源于對用戶的深刻理解"。對于汽車診斷儀這樣的專業工具，坐在辦公室里憑空想象是絕對設計不出好產品的。我們必須走進汽修車間，與一線維修技師同吃同住，觀察他們的工作流程，傾聽他們的真實訴求。

2.1汽車診斷儀核心用戶畫像分析

我們的研究團隊深度調研。基于這些調研數據，我們將汽車診斷儀的核心用戶分為三類：

• 資深技術專家：占比約15%，擁有10年以上維修經驗，精通各類車型的電路與控制系統，需要高端診斷儀支持ECU編程、在線編碼等復雜功能
• 中級維修技師：占比約60%，擁有3-10年維修經驗，能夠處理常見故障，需要設備操作簡便、診斷準確、車型覆蓋全面
• 初級學徒工：占比約25%，擁有1-3年維修經驗，主要負責基礎保養和簡單故障排查，需要設備界面友好、有詳細的操作引導

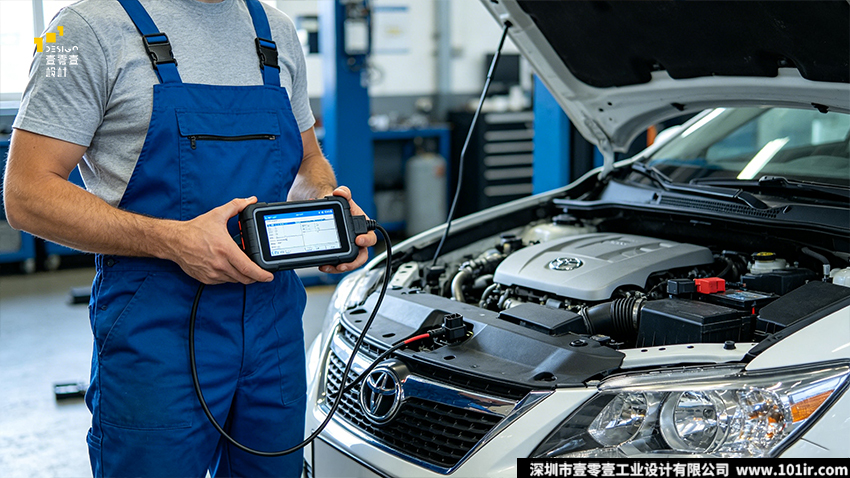

2.2汽車診斷儀典型使用場景分析

汽車診斷儀的使用場景遠比我們想象的復雜多樣：

• 車間日常維修：在光線充足但可能有油污、灰塵的環境下長時間使用
• 戶外救援：在高溫、低溫、雨天等惡劣天氣下進行快速診斷

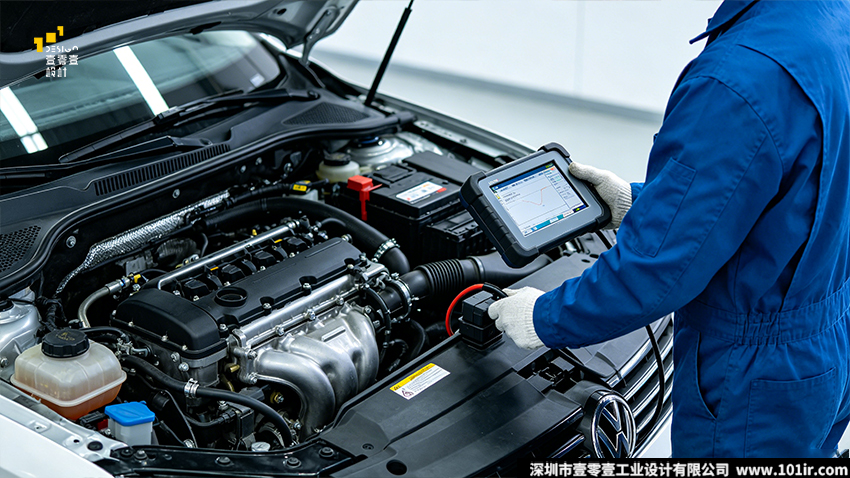

• 發動機艙檢測：在狹小空間內操作，設備需要耐高溫、防磕碰
• 夜間作業：在光線不足的環境下清晰顯示數據
• 移動辦公：需要設備輕便易攜帶，電池續航能力強

2.3汽車診斷儀行業核心痛點調研

中國汽車維修行業協會2023年發布的《汽車診斷設備用戶滿意度調查報告》顯示，當前汽車診斷儀行業面臨著多重痛點，嚴重制約著維修效率與服務質量的提升：



痛點類型	具體表現	影響程度
兼容性問題	62% 的維修人員曾遇到過診斷設備無法讀取特定車型數據的情況，平均每次適配耗時超 2 小時	維修效率下降 35% 以上
數據準確性問題	2022 年因診斷數據誤差引發的誤判案例占比達 18%	返修率提升至 15%，年均造成行業經濟損失約 40 億元
操作復雜度問題	48% 的基層維修人員認為設備界面設計不友好，專業術語過多	平均培訓時長需 45 小時，新員工上手周期長
新能源診斷能力不足	43.7% 的維修企業反映現有設備無法有效診斷新能源汽車的三電系統故障	無法承接新能源汽車維修業務
環境適應性問題	32% 的設備在高溫或低溫環境下出現死機、反應遲鈍等問題	影響維修進度，增加設備故障率



三、汽車診斷儀設計痛點解決方案：以用戶為中心的設計思維

基于深入的行業調研，我們在壹零壹工業設計內部建立了"汽車診斷儀設計痛點解決矩陣"，將每一個用戶痛點轉化為具體的設計目標和技術指標：

3.1解決兼容性痛點：模塊化設計與云端更新

針對不同品牌、年份車型協議差異大的問題，我們采用"基礎平臺+個性適配器"的模塊化汽車診斷儀設計策略。主機部分保持通用，通過更換不同的適配器來支持不同的通信協議，如CANFD、Ethernet、DoIP等高速協議。同時，我們設計了便捷的云端更新系統，用戶只需連接Wi-Fi即可下載最新的車型數據庫，無需返廠升級。

3.2解決準確性痛點：硬件優化與AI輔助

在硬件層面，我們選用高精度的信號采集芯片和抗干擾能力強的通信模塊，確保數據采集的準確性。在軟件層面，我們引入AI故障分析算法，結合海量的維修案例庫，為維修技師提供智能故障排查建議。博世研發的AI故障樹系統處理復雜傳動系統故障的診斷準確率已達行業領先的98.5%，誤報率控制在0.3%以內。

3.3解決操作復雜度痛點：簡化界面與直觀交互

我們對汽車診斷儀UI設計進行了徹底的重新設計，采用"車型→系統→功能"的三級導航結構，將最常用的功能放在最顯眼的位置。同時，我們增大了觸控熱區至最小10mm×10mm，確保維修技師佩戴丁腈手套也能輕松操作。對于關鍵操作，如ECU編程，我們設計了二次確認機制和詳細的步驟引導，防止誤操作。

3.4解決環境適應性痛點：工業級防護與熱管理

汽車診斷儀可靠性設計是產品成功的關鍵。我們將防護等級設定為IP54，高端產品達到IP65，確保防水防塵。設備的四個角和背面均采用橡膠包覆成型，能夠承受1.2米高度的跌落沖擊。在熱管理方面，我們采用被動散熱設計，通過與處理器封裝粘合的內部鋁制散熱片將熱量傳導至后部機箱面板，確保在55攝氏度的環境溫度下保持8小時連續穩定運行。

四、汽車診斷儀產品設計全流程：從概念到量產的六大階段

在壹零壹工業設計，我們經過多年的實踐與總結，形成了一套科學、系統、可復制的工業儀表儀器設計流程，共分為六個階段：

4.1第一階段：需求分析與定義

這是整個汽車診斷儀產品設計流程中最重要的階段，決定了產品的最終方向。我們會與客戶進行深入的溝通，明確產品的市場定位、目標用戶、功能需求、性能指標、成本預算和時間節點。同時，我們會收集國內外同類產品的信息，進行競品分析，找出差異化的設計機會點。

輸出物：《產品需求規格說明書》《競品分析報告》《設計任務書》



4.2第二階段：概念設計

在這個階段，我們的設計團隊會進行頭腦風暴，提出盡可能多的創意方案。我們會從形態、功能、人機工程、CMF等多個維度進行探索，繪制大量的草圖。然后，我們會組織內部評審，篩選出3-5個最優秀的方案，制作成效果圖和草模，邀請客戶和目標用戶進行評估。

輸出物：設計草圖、效果圖、草模、《概念設計方案報告》



4.3第三階段：詳細設計

根據評審意見，我們會確定最終的設計方向，進行詳細的汽車診斷儀設計工作。這個階段包括外觀設計、結構設計、CMF設計和UI設計四個部分：

• 外觀設計：細化產品的形態、比例、線條，確保符合人機工程學原理和品牌形象
• 結構設計：設計產品的內部結構，包括主板固定、電池倉、接口、散熱系統等，進行強度、剛度和可制造性分析
• CMF設計：確定產品的色彩、材質和表面處理工藝，制作CMF樣板
• UI設計：設計產品的用戶界面，包括圖標、菜單、交互流程等

輸出物：三維模型、工程圖紙、CMF樣板、UI設計稿、《詳細設計報告》



4.4第四階段：原型制作與測試

我們會制作功能原型和外觀原型，進行全面的測試和驗證。功能原型主要測試產品的硬件性能、軟件功能和通信穩定性；外觀原型主要評估產品的形態、比例、CMF效果和汽車診斷儀人機工程表現。我們會邀請目標用戶進行可用性測試，收集反饋意見，對設計進行優化。

輸出物：功能原型、外觀原型、《測試報告》《設計優化方案》



4.5第五階段：工程驗證與量產準備

在這個階段，我們會與客戶的工程團隊和供應商密切合作，進行工程驗證。我們會制作模具，進行試生產，對產品進行可靠性測試、環境測試、電磁兼容測試等。同時，我們會制定詳細的生產工藝文件和質量標準，確保產品能夠順利量產。

輸出物：模具、試生產樣品、《工程驗證報告》《生產工藝文件》《質量標準》



4.6第六階段：量產支持與市場反饋

產品量產后，我們會繼續提供技術支持，解決生產過程中出現的問題。同時，我們會跟蹤產品的市場表現，收集用戶反饋，為下一代汽車診斷儀產品設計的改進提供依據。

輸出物：技術支持文檔、《市場反饋分析報告》

五、汽車診斷儀設計技巧：工業設計師的實戰經驗總結

在多年的汽車診斷儀設計實踐中，我們壹零壹工業設計團隊總結了一些獨特的設計技巧，在這里與大家分享：

5.1汽車診斷儀人機工程設計技巧

• 手持舒適度：設備的握持部分應設計成符合人體手掌曲線的形狀，直徑控制在45-55mm之間，表面采用防滑紋理處理
• 按鍵布局：常用的物理按鍵應設計在拇指能夠輕松觸及的范圍內，按鍵大小不小于12mm×12mm，行程適中，反饋清晰
• 屏幕角度：對于帶支架的診斷儀，屏幕應能夠在0-180度之間自由調節，適應不同的使用姿勢
• 重量分布：設備的重心應盡量靠近握持部分，減輕長時間手持的疲勞感

5.2汽車診斷儀UI/UX設計技巧

• 環境適應性設計：采用高對比度的配色方案，如深藍背景+黃色文字，確保在強光下清晰可讀；同時提供夜間模式，自動切換低亮度界面
• 數據可視化：將復雜的數據流轉化為直觀的圖表和波形圖，用不同顏色區分不同的傳感器信號；故障碼按危險等級用紅、黃、綠三色標識
• 多任務處理：支持分屏顯示功能，讓維修技師可以同時查看診斷數據和維修手冊，提高工作效率
• 反饋機制：采用聲音+振動+視覺三重反饋機制，讓用戶在嘈雜的車間環境中也能及時感知操作結果

5.3汽車診斷儀CMF設計技巧

• 色彩體系：以深灰+淺灰為主色調，傳遞專業、穩重的感覺；搭配品牌藍作為功能色，用于標識重要的操作區域；紅色作為警示色，用于提示危險操作
• 材質選擇：機身主體采用ABS+PC工程塑料，兼顧強度和韌性；握持部分采用軟膠材質，增加摩擦力；關鍵受力部位采用鋁合金框架，提高結構強度
• 表面處理：機身表面做磨砂處理，防止指紋和油污；按鍵表面做激光雕刻，確保標識長期使用不磨損

5.4汽車診斷儀可靠性設計技巧

• 防跌落設計：設備的四個角采用加厚的橡膠緩沖墊，內部結構采用懸浮式設計，減少跌落時對主板的沖擊
• 防水防塵設計：所有的接口都配備防水防塵蓋，屏幕與外殼之間采用密封膠條，確保達到IP54以上的防護等級
• 電池設計：采用可拆卸的大容量鋰電池，支持快充技術，確保8小時以上的連續工作時間；同時設計電池過充、過放、過熱保護電路

六、汽車診斷儀設計實戰舉例：壹零壹工業設計某中端項目

為了讓大家更直觀地了解汽車診斷儀產品設計過程，我將以我們壹零壹工業設計完成的一款中端汽車診斷儀項目為例，進行詳細介紹。

6.1項目背景

客戶是國內一家某知名的汽車電子企業，希望開發一款面向中級維修技師的中端汽車診斷儀，主打高性價比和易用性。產品需要支持燃油車和新能源汽車的基本診斷功能，覆蓋主流車型，價格定位在3000-5000元之間。

6.2設計挑戰

• 在有限的成本預算內，實現良好的產品質感和可靠性
• 簡化操作流程，降低初級維修技師的學習成本
• 兼顧燃油車和新能源汽車的診斷需求
• 打造差異化的品牌形象

6.3設計解決方案

• 外觀設計：我們采用了"幾何切割+模塊化整合"的造型語言，以方正體塊為基礎，通過斜面切割弱化設備的體量感，塑造出硬朗、專業的工業設備氣質。設備的正面采用一體化的屏幕設計，邊框窄至8mm，提升了產品的科技感。
• 人機工程設計：我們對設備的握持部分進行了優化，設計了符合人體手掌曲線的凹槽，表面采用防滑軟膠材質。常用的四個物理按鍵設計在屏幕下方，拇指可以輕松觸及。設備的背面設計了可折疊的支架，支持多角度放置。
• UI設計：我們重新設計了用戶界面，采用扁平化的設計風格，簡化了菜單層級。主界面只顯示最常用的五個功能：快速診斷、車型選擇、維修資料、歷史記錄和系統設置。我們還增加了"新手引導"功能，通過圖文并茂的方式，幫助初級維修技師快速掌握設備的使用方法。
• CMF設計：我們采用了深灰色的機身主色調，搭配客戶品牌的藍色作為點綴色。設備的四個角和握持部分采用黑色軟膠材質，既起到了防護作用，又增加了產品的層次感。
• 結構設計：我們采用了"主板+電池倉"的上下分層結構，優化了內部空間利用率。散熱系統采用被動散熱設計，通過主板上的散熱片將熱量傳導至背部的金屬散熱板。所有的接口都配備了防水防塵蓋，防護等級達到IP54。

6.4項目成果

這款汽車診斷儀正式上市后，憑借出色的設計和高性價比，在市場上獲得了良好的反響。上市首月銷量突破，成為客戶公司的明星產品。同時，這款產品還獲得了中國設計獎。

七、汽車診斷儀設計常見問題

Q1：汽車診斷儀產品設計的核心流程是什么？

A1：汽車診斷儀產品設計的核心流程分為六個標準化階段：需求分析與定義(2-3周)、概念設計(3-4周)、詳細設計(6-8周)、原型制作與測試(4-6周)、工程驗證與量產準備(8-12周)、量產支持與市場反饋(持續)。每個階段都有明確的輸出物和驗收標準，確保項目順利推進。



Q2：汽車診斷儀設計需要解決哪些主要痛點？

A2：根據中國汽車維修行業協會2023年的調研數據，汽車診斷儀設計需要重點解決五大痛點：兼容性問題(62%用戶反饋)、數據準確性問題(18%誤判率)、操作復雜度問題(48%用戶認為界面不友好)、新能源診斷能力不足(43.7%企業反饋)、環境適應性問題(32%設備在極端環境下故障)。



Q3：汽車診斷儀人機工程設計有哪些關鍵要點？

A3：汽車診斷儀人機工程設計的關鍵要點包括：手持舒適度(握持直徑45-55mm，防滑紋理)、按鍵布局(拇指可及范圍，按鍵≥12mm×12mm)、屏幕角度(0-180度自由調節)、重量分布(重心靠近握持部分)、手套操作適配(觸控熱區≥10mm×10mm)。



Q4：汽車診斷儀可靠性設計的標準是什么？

A4：汽車診斷儀可靠性設計的基本標準包括：防護等級IP54以上(高端產品IP65)、1.2米高度跌落無損壞、-10℃至55℃環境溫度下穩定運行、8小時以上連續工作時間、電磁兼容符合GB/T18655標準。



Q5：中端汽車診斷儀與高端汽車診斷儀在設計上有什么區別？

A5：中端汽車診斷儀設計注重性價比和易用性，主要面向中級維修技師，支持基本診斷功能和主流車型；高端汽車診斷儀設計注重專業性和功能性，主要面向資深技術專家，支持ECU編程、在線編碼、新能源三電系統深度診斷等復雜功能，防護等級和硬件配置更高。



Q6：新能源汽車診斷儀設計與傳統燃油車診斷儀設計有什么不同？

A6：新能源汽車診斷儀設計需要重點考慮三電系統(電池、電機、電控)的診斷需求，支持高壓安全檢測、電池狀態分析、電機控制器診斷等功能；同時需要更高的電氣安全標準和絕緣防護設計，確保維修人員的安全。



Q7：汽車診斷儀UI設計需要注意哪些環境適應性問題？

A7：汽車診斷儀UI設計需要注意：強光下可讀性(高對比度配色)、夜間使用(低亮度夜間模式)、嘈雜環境下的反饋(聲音+振動+視覺三重反饋)、手套操作(大觸控熱區)、長時間使用的視覺疲勞(柔和的色彩和字體)。



Q8：汽車診斷儀設計如何控制成本？

A8：汽車診斷儀設計控制成本的方法包括：采用模塊化設計(通用平臺+個性適配器)、優化結構設計(減少零件數量和裝配工序)、合理選擇材質(在保證性能的前提下選用性價比高的材料)、標準化設計(復用成熟的設計方案和零部件)。



Q9：汽車診斷儀設計的發展趨勢是什么？

A9：汽車診斷儀設計的發展趨勢包括：智能化(AI故障診斷、預測性維護)、網絡化(云端數據共享、遠程診斷)、服務化(集成維修資料、零部件采購、技術培訓)、便攜化(輕量化設計、無線連接)、專業化(細分車型和系統的專用診斷儀)。



Q10：工業設計師如何提升汽車診斷儀設計能力？

A10：工業設計師提升汽車診斷儀設計能力的方法包括：深入汽修車間進行沉浸式用戶研究、學習汽車電子和診斷技術知識、研究國內外優秀的工業儀表儀器設計案例、參與實際項目積累實戰經驗、關注行業技術發展趨勢。

八、文章總結：設計賦能汽車后市場的數字化轉型

汽車診斷儀作為汽車后市場的核心工具，其設計水平直接影響著維修服務的效率和質量。作為工業設計師，我們的使命不僅僅是設計出外觀好看的產品，更是要通過設計解決用戶的實際問題，提升用戶的工作體驗。

在壹零壹工業設計，我們看到中國汽車診斷儀行業正在經歷從"中國制造"到"中國創造"的轉變。越來越多的中國企業開始重視工業儀表儀器設計，將設計作為企業核心競爭力的重要組成部分。元征科技、道通科技等頭部企業的產品，在設計水平上已經不遜于國際品牌，甚至在某些方面實現了超越。

未來，隨著人工智能、大數據、5G等技術的不斷發展，汽車診斷儀設計將朝著更加智能化、網絡化、服務化的方向發展。它將不再僅僅是一個維修工具，而是成為連接車主、維修企業、零部件供應商和保險公司的智能平臺。作為工業設計師，我們將繼續深入研究用戶需求，不斷創新設計理念和方法，為中國汽車后市場的數字化轉型貢獻自己的力量。



參考文獻

1.中國汽車工業協會,前瞻產業研究院.中國汽車檢測儀行業市場現狀分析及競爭格局與投資發展研究報告(2025)[R].2025.

2.高工產研(GGII).中國汽車診斷設備國產化發展評估報告(2025)[R].2025.

3.中國汽車維修行業協會.汽車診斷設備用戶滿意度調查報告(2023)[R].2023.

4.黃濤,鐘明.車載CAN總線故障診斷儀的設計[J].武漢理工大學學報(信息與管理工程版),2006,28(11):117-121.

5.基于CAN總線的低成本測試/診斷工具開發[J].汽車文摘,2019(9):18-21.

6.汽車電控單元自動化診斷測試系統設計[J].時代汽車,2022(7):147-150.

7.陳勇吏.基于產教融合的汽車故障診斷盒硬件架構設計策略[J].工程管理與技術,2025,7(4):31-35.

8.元征科技.X-431PADV汽車診斷設備產品手冊[Z].2021.

9.道通科技.MaxiSysUltra汽車智能分析系統產品手冊[Z].2020.
