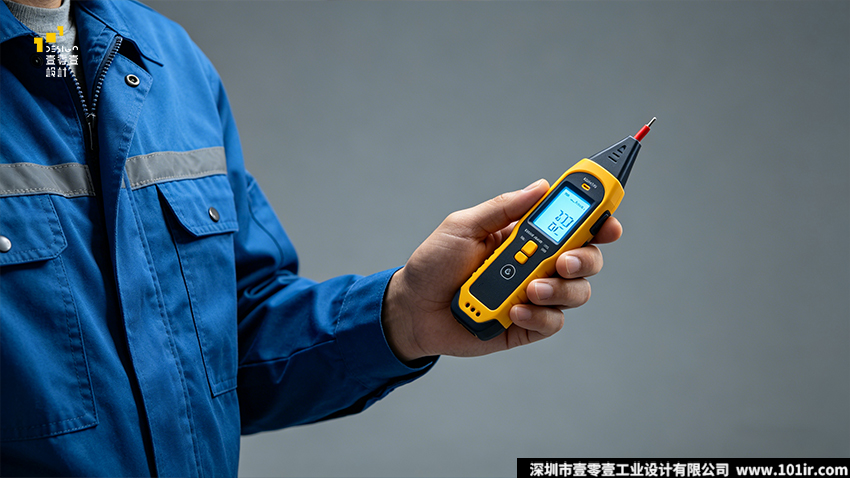

一、測電筆產品設計背景：技術演進與市場趨勢

測電筆產品設計作為儀表儀器設計領域最基礎也最關鍵的分支之一，其發展歷程與電力工業安全體系建設緊密相連。從最初簡單的氖泡指示器到如今的智能傳感設備，每一次技術迭代都推動著儀表儀器產品設計流程的完善與升級。

1.1測電筆技術發展的四個階段

根據《中國測電筆市場調查研究與趨勢分析報告(2025-2031年)》，現代測電筆技術演進可清晰劃分為四個階段，每個階段都對測電筆設計提出了不同的要求：

• 第一代：氖泡式測電筆(1920s-1990s)：基于電流通過高阻值電阻使氖管發光的原理，結構簡單、成本低廉，但只能判斷是否帶電，無法顯示具體電壓值。國家標準GB/T8218-1987《低壓測電器》就是針對這一代產品制定的，至今仍在廣泛使用。

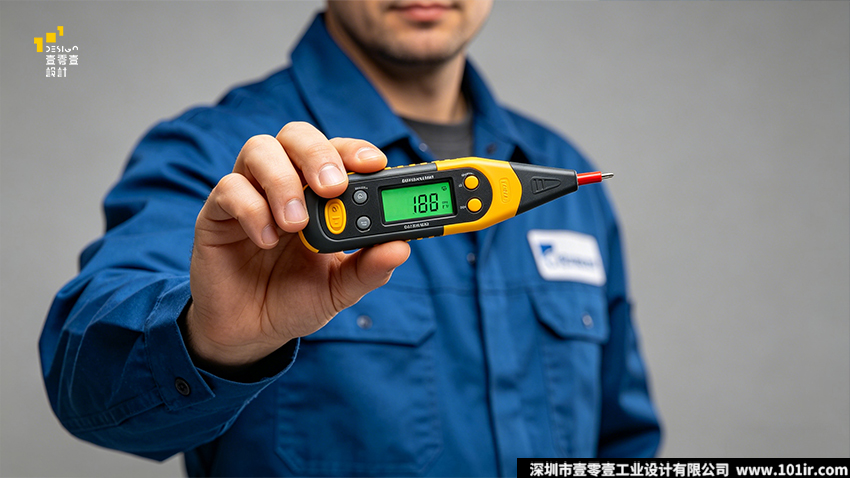

• 第二代：數顯式測電筆(1990s-2010s)：引入液晶顯示屏，能夠直接顯示電壓數值，部分型號還能區分零火線。清華大學出版社2023年出版的《電工電子實訓教程》中詳細介紹了這一代產品的工作原理和設計要點。
• 第三代：感應式測電筆(2010s-2020s)：基于電容耦合原理實現非接觸式電壓檢測，大大提高了使用安全性。《2026年中國感應式測電筆數據監測研究報告》顯示，第三代ASIC方案將強干擾場景誤動作概率壓縮至0.8%以下。
• 第四代：智能測電筆(2020s至今)：集成微處理器、多傳感器和無線通信模塊，能夠實現復雜故障診斷和數據上傳功能。預計到2026年，多功能融合型智能測電筆在高端市場滲透率將達到35%。

1.2中國測電筆市場現狀與發展趨勢

2024年中國測電筆市場規模達到28.6億元，專業施工隊與個人用戶采購比例呈現6:4分布。測電筆產品設計呈現出明顯的分化趨勢：專業用戶更側重多功能集成性和耐用性，要求產品同時具備電壓檢測、線路追蹤及絕緣檢測功能；而25-35歲年輕個人用戶占比達47%，更傾向選擇帶智能顯示屏和手機APP聯動的入門級產品。

未來，測電筆設計將朝著智能化、多功能化和人性化方向發展。一方面通過集成更多傳感器提供更全面的電氣參數分析，另一方面與云平臺連接使測電筆成為智能電網監測系統的一部分。

二、測電筆設計前期行業調查研究：標準與用戶雙維度

在儀表儀器產品設計流程中，前期行業調查研究是確保產品成功的基礎。對于測電筆產品設計這種關乎生命安全的產品，研究工作更要嚴謹細致，必須基于權威標準和真實用戶數據。

2.1測電筆設計必須遵守的國家標準體系

測電筆安全設計是產品的生命線，所有設計決策都必須嚴格遵守國家和行業相關標準。我們在測電筆產品設計過程中主要參考以下標準：

• GB/T8218-1987《低壓測電器》：適用于由電阻與氖氬指示燈泡構成的測電筆、測電螺釘旋具及工具組合測電器
• GB/T18216.1—2012《交流1000V和直流1500V以下低壓配電系統電氣安全：防護措施的試驗、測量或監控設備第1部分：通用要求》
• GB/T18216.17-202X《交流1000V和直流1500V及以下低壓配電系統電氣安全防護措施的試驗、測量或監控設備第17部分：非接觸式交流電壓指示器》
• JB/T5449-2008《測試筆》：行業標準，規定了測試筆的技術要求和試驗方法

2.2測電筆用戶調研與核心痛點分析

為深入了解用戶需求，壹零壹工業設計團隊進行了深度調研，總結出傳統測電筆設計存在的四大核心痛點：



痛點類型	具體表現	用戶反饋占比
安全性問題	絕緣性能差、容易漏電、誤判率高	42.3%
易用性問題	強光下看不清、操作復雜、握持不舒服	31.7%
耐用性問題	筆頭容易斷裂、外殼易摔裂、電池續航短	18.5%
功能性問題	功能單一、無法查找斷點、不能顯示具體電壓	7.5%



特別值得注意的是，早期氖泡產品在50V至90V區間漏檢率高達18.7%，這是一個非常嚴重的安全隱患。而傳統數顯測電筆的英文界面也給很多國內用戶帶來了困擾，德力西第六代測電筆將界面改為中文后，用戶滿意度提升了67%。

2.3主流測電筆產品競品分析

我們對市場上主流的測電筆產品進行了詳細拆解和對比分析，包括國際品牌福祿克、優利德，以及國內品牌德力西、得力、易之力等。通過分析發現：

• 國際品牌在精度和穩定性方面表現較好，但價格較高，性價比不高
• 國內品牌在功能集成和本地化方面做得更好，價格也更親民
• 大多數產品在人體工程學設計方面還有很大提升空間
• 高端產品普遍采用了IP65防水等級和CATIV600V安全認證

三、測電筆設計痛點解決方案：以用戶為中心的設計思維

基于深入的行業調查研究，我們明確了測電筆產品設計需要解決的核心問題。在壹零壹工業設計，我們始終堅持"以用戶為中心"的設計思維，每一個設計決策都圍繞解決用戶痛點、提升用戶體驗展開。

3.1測電筆安全設計：永遠的第一優先級

對于測電筆產品設計來說，安全性是設計的靈魂，任何其他方面的優化都不能以犧牲安全性為代價。我們在設計中采用了"四重安全機制"：

• 雙重絕緣設計：外殼采用高阻燃PC+ABS復合材料，耐壓等級≥10kV/1min工頻耐壓試驗，內部電路也采用絕緣隔離設計
• 聲光雙反饋系統：同時采用燈光和聲音兩種方式提示檢測結果，即使在嘈雜或光線不好的環境中也能準確判斷
• 自動量程識別：能夠自動識別被測電壓范圍，避免因誤操作導致的測量錯誤
• 抗干擾屏蔽：采用金屬屏蔽層和濾波電路，有效抑制電磁干擾，降低誤動作概率

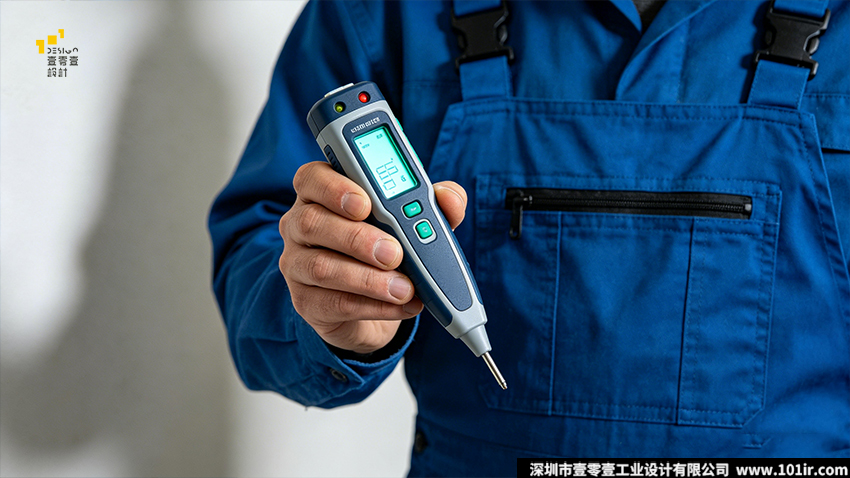

3.2測電筆易用性設計：讓復雜操作變得簡單

我們的目標是讓任何用戶都能在不需要閱讀說明書的情況下，快速上手使用測電筆。為此，我們在測電筆設計中采取了以下措施：

• 中文界面設計：所有操作提示和功能說明都采用中文，避免因語言障礙導致的誤操作
• 直觀的色彩編碼：用紅色表示火線，綠色表示零線，黃色表示感應電，讓用戶一眼就能看懂檢測結果
• 人體工程學握柄：采用高扭矩包膠手柄設計，表面采用親膚材質，觸感柔軟且防滑，實測連續使用2小時仍保持穩定握感
• 單手操作設計：所有功能按鈕都設計在拇指可及范圍內，配合內置強磁吸附結構，可牢牢吸附于金屬表面

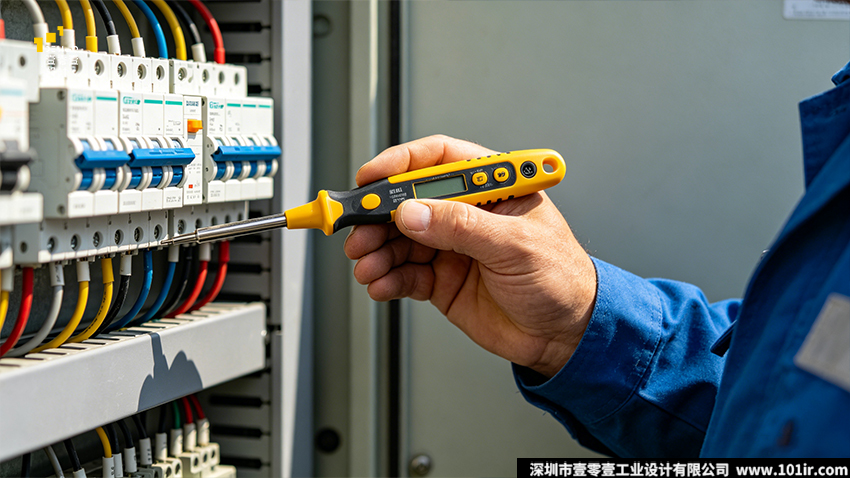

3.3測電筆耐用性設計：適應惡劣工作環境

電工的工作環境往往比較惡劣，測電筆設計需要能夠承受跌落、沖擊、潮濕、油污等各種考驗：

• 筆頭加固設計：采用SUP11材質批桿，硬度達到53-55HRC，確保在使用過程中不易滑牙崩口
• 抗摔結構設計：采用全包膠設計和內部緩沖結構，通過1.5米跌落測試
• 防水防塵設計：高端產品采用IP65防水等級，能夠在雨天和潮濕環境中使用
• 長續航設計：采用低功耗電路設計和大容量電池，配合自動關機功能，續航時間可達1年以上

四、儀表儀器產品設計流程：從概念到量產的六步管控法

儀表儀器產品設計流程是一個系統性工程，需要嚴格按照流程進行才能確保最終產品的質量和可靠性。在壹零壹工業設計，我們經過多年實踐總結出了一套完善的"六步設計法"，特別適用于測電筆產品設計。

4.1第一步：需求分析與定義

這是整個儀表儀器產品設計流程的起點，也是最關鍵的一步。我們會與客戶進行深入溝通，明確產品的定位、目標用戶、功能要求、性能指標、成本預算和上市時間。對于測電筆產品設計，我們通常從以下幾個維度定義需求：

• 安全等級：CATII1000V、CATIII690V還是CATIV600V
• 功能配置：基礎款、多功能款還是智能款
• 使用場景：家庭使用、專業電工使用還是工業現場使用
• 價格定位：入門級、中端還是高端
• 外觀風格：簡約實用、科技感還是工業風

4.2第二步：概念設計與方案比選

在明確需求后，設計團隊會進行頭腦風暴，提出多個不同的設計概念。每個概念都會包含外觀草圖、功能布局、結構原理和初步的成本估算。我們通常會提出3-5個不同方向的測電筆設計方案，然后組織內部評審和客戶評審，從創新性、實用性、可行性和成本等多個維度進行評估，最終選擇1-2個方案進行深入設計。

4.3第三步：詳細設計與仿真分析

在確定最終方案后，我們會使用專業設計軟件進行詳細的三維建模和工程圖設計。這一階段需要考慮產品的每一個細節，包括零件的尺寸、公差、材料、加工工藝、裝配方式等。同時，我們還會使用有限元分析(FEA)軟件對測電筆設計進行仿真分析：

• 結構強度分析：驗證產品在跌落、沖擊、扭轉等情況下的強度和剛度
• 熱分析：分析產品在工作過程中的溫度分布
• 電磁兼容分析：驗證產品的電磁兼容
• 流體分析：對于需要散熱或防水的產品進行流體動力學分析

4.4第四步：原型制作與測試驗證

詳細設計完成后，我們會制作產品原型進行測試驗證。原型制作通常分為三個階段：

• 外觀手板：主要用于驗證產品的外觀、尺寸和人機工程學設計
• 功能手板：主要用于驗證產品的功能和性能
• 工程手板：與最終量產產品完全一致，用于進行全面的測試和認證

對于測電筆產品設計，特別需要進行工頻耐壓試驗、沖擊耐壓試驗、泄漏電流測試、機械強度試驗、高低溫循環試驗和濕熱試驗。

4.5第五步：模具開發與試生產

測試驗證通過后，就可以進入模具開發階段。我們會與專業的模具廠合作，確保模具的質量和精度。模具開發完成后，會進行試生產，驗證生產工藝的可行性和產品的一致性。在試生產過程中，我們會全程跟進，及時發現和解決生產中出現的問題。

4.6第六步：量產支持與持續優化

產品正式量產后，我們的工作并沒有結束。我們會繼續與客戶保持密切溝通，跟蹤產品的市場反饋和使用情況，及時解決出現的問題。同時，我們還會根據用戶反饋和技術發展，對測電筆設計進行持續的優化和升級，延長產品的生命周期。

五、測電筆設計核心技巧：提升產品品質的關鍵細節

在多年的測電筆產品設計實踐中，壹零壹工業設計團隊積累了一些獨特的設計技巧，這些技巧往往能夠在細節處提升產品的品質和用戶體驗。

5.1光學設計技巧：讓指示更清晰直觀

• 多層透光結構與定向聚光設計：將LED實際輸出亮度突破120流明，色溫控制在5700K冷白光域，在作業半徑內構建一個"視覺錨點"，減少30%的認知負荷
• 環境光自適應技術：內置光線傳感器，能夠根據環境光線強度自動調節顯示屏和指示燈的亮度

• 彩光指示系統：采用不同顏色的燈光表示不同的檢測結果，讓用戶一眼就能判斷

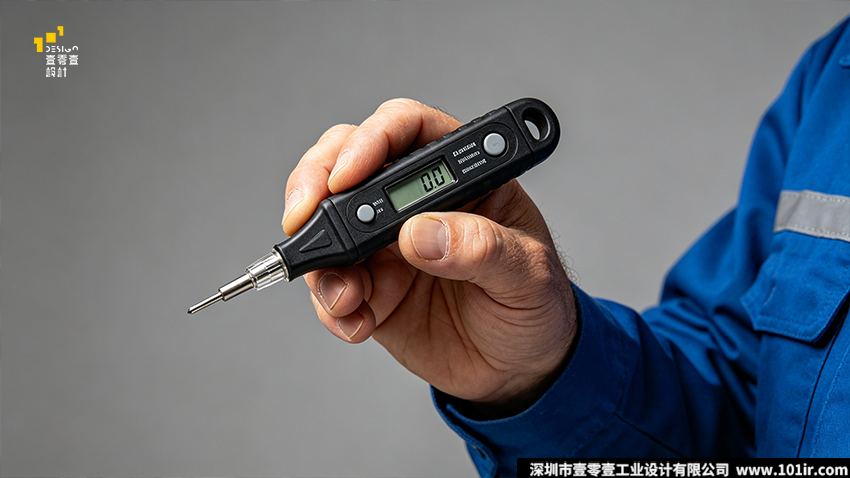

5.2結構設計技巧：提升產品的可靠性和耐用性

• 螺絲件與感應件分離設計：這是重慶麥一科技獲得的實用新型專利(CN223897539U)，巧妙地將螺絲件與感應件分離設置，避免了因螺絲件損壞而導致的測電功能失效
• 可彎折結構設計：通過引入柔性連接結構或鉸接式關節設計，使測電筆的探測端能夠實現一定角度范圍內的自由彎曲
• 折疊式設計：不僅可以收起以方便攜帶，還能保護探針，延長使用壽命

5.3功能集成技巧：打造最小作業單元

功能集成不是簡單的配件捆綁，而是對"工具鏈斷裂"問題的系統性補償。我們在測電筆設計中遵循"最小作業單元"的理念，將電工最常用的操作集成到一支測電筆中：

• 測電+螺絲刀：最常見的集成方式，減少工具切換次數
• 測電+尖嘴鉗+螺絲刀：將核心動作路徑壓縮至單手持握
• 測電+照明+線路追蹤：集成LED照明功能和線路追蹤功能

六、測電筆設計實戰案例：壹零壹"安全星"系列智能測電筆

為了讓大家更直觀地理解儀表儀器產品設計流程在實際項目中的應用，我將以我們團隊設計的"安全星"系列智能測電筆為例，分享我們的設計過程和思考。

6.1項目背景與設計挑戰

客戶是國內某電工工具制造商，希望我們設計一款面向專業電工的高端智能測電筆，能夠在激烈的市場競爭中脫穎而出。客戶提出的核心要求是：安全可靠、功能強大、操作簡單、外觀時尚。

我們面臨的主要設計挑戰包括：如何在保證安全性的前提下實現更多的功能集成；如何設計一個既符合人體工程學又具有辨識度的外觀；如何在有限的成本預算內實現高品質的設計。

6.2設計解決方案

針對這些挑戰，我們提出了以下測電筆設計解決方案：

• "星盾"安全系統：采用雙重絕緣+聲光雙反饋+自動量程識別+抗干擾屏蔽四重安全機制，通過CATIV600V安全認證和IP65防水等級認證
• "星握"人體工程學設計：采用三段式漸窄結構，符合人手握持習慣，重心分布合理
• "星顯"智能顯示系統：采用1.3英寸OLED彩色顯示屏，中文界面，支持環境光自適應調節
• "星智"功能集成：集成了非接觸式電壓檢測、接觸式電壓測量、零火線識別、線路斷點查找等多種功能
• "星型"外觀設計：以"星"為設計元素，筆身采用流線型設計，搭配星空灰和科技藍的配色方案

6.3市場反饋

"安全星"系列智能測電筆自上市以來，獲得了市場的廣泛好評。在電商平臺上，用戶好評率高，很多電工師傅評價說："這是我用過最好用的測電筆"。該產品還獲得了中國設計獎，得到了行業專家的認可。

七、文章總結：設計的本質是為人服務

回顧測電筆的百年演進歷史，從最初簡單的氖泡指示器到今天的智能檢測設備，技術在不斷進步，但儀表儀器產品設計流程的本質始終沒有改變——那就是為人服務。

作為工業設計師，我們的工作不僅僅是創造好看的外觀，更重要的是通過設計解決實際問題，提升人們的生活品質和工作效率。對于測電筆產品設計這種關乎生命安全的產品，我們更要懷著敬畏之心，把每一個細節都做到極致。

在壹零壹工業設計，我們始終堅持"安全第一、用戶至上"的設計理念。我們相信，好的設計應該是看不見的——它不會讓用戶注意到設計本身，而是讓用戶在使用過程中感到自然、流暢、舒適。

八、測電筆產品設計常見問題解答

Q1：測電筆產品設計的核心原則是什么？

A1：測電筆產品設計的核心原則是"安全第一、用戶至上"。安全性是測電筆的生命線，所有設計決策都不能以犧牲安全性為代價；同時要以用戶為中心，解決用戶在實際使用過程中遇到的痛點問題。



Q2：測電筆設計必須遵守哪些國家標準？

A2：測電筆設計必須遵守的主要國家標準包括：GB/T8218-1987《低壓測電器》、GB/T18216.1—2012《交流1000V和直流1500V以下低壓配電系統電氣安全》、GB/T18216.17-202X《非接觸式交流電壓指示器》以及JB/T5449-2008《測試筆》行業標準。



Q3：如何解決測電筆強光下看不清的問題？

A3：解決測電筆設計中強光下看不清的問題，可以采用以下方法：使用高亮度LED指示燈并采用定向聚光設計；采用OLED彩色顯示屏，其自發光特性在強光下仍有較好的可視性；內置光線傳感器，實現環境光自適應亮度調節。



Q4：測電筆安全設計的關鍵要點有哪些？

A4：測電筆安全設計的關鍵要點包括：采用雙重絕緣設計，確保外殼和內部電路都有足夠的絕緣性能；設計聲光雙反饋系統，確保在任何環境下都能準確提示檢測結果；采用自動量程識別功能，避免誤操作；增加抗干擾屏蔽設計，降低誤動作概率。



Q5：智能測電筆與傳統測電筆設計的區別是什么？

A5：智能測電筆設計與傳統測電筆的主要區別在于：集成了微處理器和多傳感器，能夠實現更復雜的功能；采用彩色顯示屏和中文界面，顯示信息更豐富；支持無線通信功能，可以與手機APP聯動；具有數據記錄和分析功能，能夠為故障診斷提供支持。



Q6：測電筆人體工程學設計需要注意哪些方面？

A6：測電筆人體工程學設計需要注意以下方面：握柄形狀要符合人手握持習慣，采用三段式漸窄結構；表面采用親膚包膠材質，防滑防汗；重心分布要合理，避免長時間使用導致手部疲勞；所有功能按鈕都要設計在拇指可及范圍內，實現單手操作。



Q7：測電筆設計如何提升耐用性？

A7：提升測電筆設計耐用性的方法包括：采用SUP11等高硬度材質制作批桿；采用全包膠設計和內部緩沖結構，提高抗摔性能；采用IP65及以上防水防塵等級設計；使用低功耗電路和大容量電池，延長續航時間。



Q8：儀表儀器產品設計流程的完整步驟是什么？

A8：儀表儀器產品設計流程的完整步驟包括：需求分析與定義、概念設計與方案比選、詳細設計與仿真分析、原型制作與測試驗證、模具開發與試生產、量產支持與持續優化六個階段。



Q9：非接觸式測電筆設計的技術難點是什么？

A9：非接觸式測電筆設計的主要技術難點包括：如何提高檢測靈敏度同時降低誤動作概率；如何有效抑制電磁干擾；如何實現準確的電壓等級判斷；如何保證在不同環境條件下的檢測穩定性。



Q10：測電筆設計如何平衡功能與成本？

A10：測電筆設計平衡功能與成本的方法包括：根據產品定位和目標用戶需求，合理配置功能；采用模塊化設計，不同檔次的產品可以共享部分模塊；優化結構設計，減少零件數量和裝配工序；選擇性價比高的元器件和材料。



參考文獻

[1]GB/T8218-1987,低壓測電器[S].北京:中國標準出版社,1988.

[2]GB/T18216.1—2012,交流1000V和直流1500V以下低壓配電系統電氣安全：防護措施的試驗、測量或監控設備第1部分：通用要求[S].北京:中國標準出版社,2012.

[3]沈振乾.電工電子實訓教程[M].北京:清華大學出版社,2023.

[4]產業調研網.中國測電筆市場調查研究與趨勢分析報告(2025-2031年)[R].北京:產業調研網,2025.

[5]原創力文檔.2026年中國感應式測電筆數據監測研究報告[R].2026.

[6]鄧永生,張昊,張旭東.非接觸式電壓測試系統及關鍵技術研究[J].自動化與儀器儀表,2019(6):99-102.

[7]重慶麥一科技有限公司.一種測電筆[P].中國專利:CN223897539U,2025-03-12.

[8]光伏匯流箱專用的多功能試電筆的設計[J].中國期刊網,2025(7).
