一、點膠機產品設計背景：精密制造浪潮下的行業核心命題

點膠工藝是現代工業制造的核心基礎工序，而點膠機產品設計的迭代升級，始終與3C電子、新能源汽車、半導體封裝、醫療器械等行業的精密化發展深度綁定。作為工業制造的“精密指尖”，點膠機承擔著元器件粘接、密封、絕緣、導熱的核心功能，其設計水平直接決定了下游制造業的生產效率與產品良品率。

從行業宏觀環境來看，中國是全球最大的電子制造與新能源汽車生產基地，點膠機產品設計的市場需求持續攀升。賽迪顧問2025年發布的《中國自動點膠機行業發展報告》顯示，2024年國內點膠機市場規模突破187億元，年復合增長率達12.3%，全國23個省市已將自動點膠設備納入首臺（套）重大技術裝備推廣目錄，為國產點膠機產品設計研發提供了政策支撐。

在權威標準與學術支撐層面，國內已形成完善的點膠機產品設計規范與理論體系。2024年國家標準委正式發布《自動點膠設備通用技術條件》（GB/T43876-2024），首次對點膠精度、重復定位誤差、膠量控制穩定性等點膠機產品設計核心指標作出統一規范；截至2023年，國內公開發表的點膠機相關期刊論文、學術文獻累計達6125篇，《機械工程學報》《機械工程與自動化》等核心期刊發布了大量點膠流體動力學、精密驅動機構等權威研究成果；《電子封裝工藝設備》《實用表面組裝技術（第4版）》《工程膠黏劑及其應用》等公開發行的專業書籍，為點膠機產品設計提供了完整的理論框架。

從市場現狀來看，國產點膠機產品設計仍面臨“高端失守、低端內卷”的困境。中國電子裝備技術發展研究中心2024年審計數據顯示，國內68%的點膠機企業仍采用“逆向工程+參數調整”的開發模式，點膠機產品設計缺乏系統架構能力，產品同質化嚴重，中低端市場價格戰愈演愈烈；而半導體先進封裝、汽車電子高精度涂膠等高端場景，仍由外資品牌主導，國產點膠機產品設計的進口替代空間巨大，也對我們壹零壹工業設計師提出了核心要求：跳出“外觀美化”的傳統思維，以系統設計思維打造兼具硬核性能、人性化體驗與高性價比的國產點膠機設備。

二、點膠機產品設計前期行業調研：扎根場景的需求洞察體系

點膠機產品設計從來不是紙上談兵，所有的創新與優化都必須建立在對行業、用戶、場景的深度調研之上。作為工業設備產品設計流程的核心起點，完善的行業調研是點膠機產品設計方向精準、落地順利的核心保障，我們將調研工作分為三大核心維度，確保設計與市場需求、用戶痛點精準匹配。

（一）宏觀行業調研：明確點膠機產品設計的賽道定位

宏觀行業調研的核心，是摸清點膠機產品設計的行業發展趨勢、技術路線與合規要求，為設計劃定基準線，核心調研內容包括三大板塊：

• 市場規模與應用場景：明確點膠機下游核心應用領域的市場占比、增速與技術需求，比如新能源汽車領域要求膠量偏差控制在±2%以內，半導體封裝場景要求位置偏差≤0.05mm，為點膠機產品設計的性能指標設定提供依據；
• 技術發展與競爭格局：梳理接觸式/非接觸式噴射點膠、壓電驅動/螺桿驅動等核心技術路線，對標國內外頭部廠商的點膠機產品設計方案，明確行業技術基準與差異化創新突破口；
• 政策與標準體系：深入研究《自動點膠設備通用技術條件》（GB/T43876-2024）、《點膠機通用技術條件》（GB/T26799-2011）等國家標準，以及ISO13849功能安全認證、CE認證等合規要求，確保點膠機產品設計全流程符合行業規范。

（二）用戶場景調研：挖掘點膠機產品設計的真實用戶需求

工業設備的最終使用者是一線操作人員、工藝工程師與設備維護人員，只有深入生產一線，才能找到點膠機產品設計需要解決的核心痛點。我們通過深度調研，挖掘出點膠機產品設計的核心用戶需求：

• 一線操作人員：核心需求是降低操作門檻、減少作業疲勞，傳統點膠機產品設計的操作界面復雜，培訓周期長達3個月，且操作布局不符合人機工程學，長期作業極易產生疲勞，是點膠機產品設計需要解決的核心體驗痛點；
• 工藝工程師：核心需求是提升設備兼容性與換型效率，傳統點膠機產品設計對不同膠水、不同工件的適配性差，產線換型調試耗時長達數小時，且缺乏點膠缺陷的在線檢測功能，良品率難以穩定控制；
• 設備維護人員：核心需求是提升設備的可維護性與可靠性，傳統點膠機產品設計的內部布局混亂，故障排查、零部件更換難度大，停機維護時間長，且防塵散熱設計不足，核心部件老化速度快。

（三）競品對標調研：打造點膠機產品設計的差異化優勢

在點膠機產品設計前期，我們會對國內外主流機型進行全維度拆解與對標測試，一方面通過性能測試，掌握競品點膠機產品設計的核心參數與技術優勢，明確行業基準；另一方面通過結構拆解，分析競品機械架構、模塊化設計、電氣布局的不足，找到點膠機產品設計的差異化創新方向，避免同質化內卷。

三、點膠機產品設計核心痛點拆解與解決方案

基于深度的行業調研，我們將點膠機產品設計的行業核心痛點歸納為三大類，而這正是工業設備產品設計流程中的核心發力點，每一項點膠機產品設計優化，都圍繞“解決痛點、創造價值”展開。

（一）技術性能痛點：突破點膠機產品設計的精密控制瓶頸

這是點膠機產品設計的核心痛點，也是國產設備與進口高端機型的核心差距，我們通過系統級設計方案，從底層解決性能痛點：

1痛點：精度與穩定性不足，傳統點膠機產品設計的重復定位誤差普遍超過±0.02mm，膠量誤差超過±5%，高速運動時機架共振導致點膠軌跡偏移；

解決方案：通過龍門式高剛性機架設計，結合Ansys有限元模態分析規避共振頻率，采用全閉環光柵尺伺服系統，將點膠機產品設計的重復定位精度控制在±0.01mm以內，滿足高精度場景需求。



2.痛點：流體控制能力薄弱，傳統點膠機產品設計對不同粘度膠水的兼容性差，易出現氣泡、拉絲、衛星滴等點膠缺陷；

解決方案：通過模塊化供膠系統設計，實現壓力式、螺桿式、噴射式閥的快速切換，適配1-1000000mPa·s全粘度膠水，結合流體動力學仿真優化膠路結構，抑制衛星滴與拉絲問題，提升膠量控制穩定性。



3.痛點：設備長期使用后精度衰減，傳統點膠機產品設計的機架剛性不足，長期使用后易出現變形，導致精度快速下降；

解決方案：通過拓撲優化機架結構，選用高剛性焊接方通，預留足夠的結構強度余量，同時優化傳動機構的背隙補償設計，保障設備長期運行的精度穩定性。



（二）用戶體驗痛點：打破點膠機產品設計“重性能、輕體驗”的行業慣性

長期以來，點膠機產品設計普遍存在“只關注性能參數，忽視用戶使用體驗”的問題，而這正是工業設計的核心價值所在，我們通過全場景體驗優化，打造更貼合用戶需求的點膠機產品設計方案：

• 針對操作門檻高的痛點：優化點膠機產品設計的人機交互界面，采用圖形化操作邏輯，將復雜的參數調試轉化為可視化路徑編輯，內置標準工藝參數庫，新手1小時即可完成基礎操作學習，大幅降低操作門檻；
• 針對可維護性差的痛點：在點膠機產品設計中采用全模塊化結構，維護區、操作區、作業區明確分離，易損件采用快拆結構，無需拆解整機即可完成更換，故障排查與維護效率提升80%以上；
• 針對人機交互不友好的痛點：點膠機產品設計嚴格遵循中國成年人人體尺寸標準，優化操作高度、屏幕角度、觀察視窗，適配站立與坐姿兩種作業模式，搭配防眩光全景視窗與內置照明系統，降低操作人員長期作業的視覺疲勞。

（三）產業生態痛點：破解點膠機產品設計同質化與供應鏈依賴困境

國內點膠機產品設計行業面臨兩大核心產業痛點：一是產品同質化嚴重，低端市場價格戰內卷；二是高端核心零部件依賴進口，供應鏈韌性不足。作為工業設計師，我們通過兩大點膠機產品設計策略助力破解困境：

• 差異化系統設計：針對不同細分場景的用戶需求，打造定制化的點膠機產品設計方案，比如針對中小企業設計高集成度、小體積、易操作的桌面式點膠機，針對產線在線式點膠設計懸臂式開放結構機型，跳出同質化價格戰；
• 標準化模塊化設計：在點膠機產品設計中采用標準化的機械接口、電氣接口與通訊協議，兼容國產高性能零部件，同時通過結構優化與算法補償，彌補國產零部件的性能差距，既降低設備成本，又提升供應鏈穩定性。

四、點膠機產品設計全流程體系：從0到1的落地路徑

基于十余年的工業設備產品設計經驗，結合國內權威標準與點膠機產品設計的技術特性，我們構建了一套完整的、可落地的點膠機產品設計全流程體系，全流程分為7個核心階段，每個階段都有明確的輸入、輸出與驗證標準，確保點膠機產品設計方案從概念到量產的完美落地，也是工業設備產品設計流程的標準化參考模板。

第一階段：需求定義與設計輸入——點膠機產品設計的核心基準

這是點膠機產品設計工作的起點，也是決定項目成敗的關鍵。我們基于前期行業調研結果，與客戶深度溝通，明確產品的核心定位、目標場景、性能指標、成本目標與合規要求，最終形成可量化、可驗證的《點膠機產品設計需求規格書》，作為全流程設計工作的唯一依據。

第二階段：概念設計與方案迭代——探索點膠機產品設計的最優路徑

在明確設計輸入后，我們會組建機械工程師、工業設計師、算法工程師構成的項目組，圍繞點膠機產品設計的核心目標，輸出多套差異化的概念方案，核心包括系統架構方案設計與工業造型人機方案設計。通過多維度方案評審，確定最優方案并完成迭代優化，形成最終的點膠機產品設計概念方案。

第三階段：詳細結構與模塊化設計——筑牢點膠機產品設計的硬骨架

詳細結構設計是將概念方案轉化為可生產圖紙的核心階段，針對點膠機產品設計，我們始終堅持國家標準推薦的模塊化設計原則，將整機拆解為機架支撐模塊、運動傳動模塊、點膠執行模塊、視覺定位模塊、電氣控制模塊、防護人機模塊6大獨立功能模塊，每個模塊采用標準化接口，兼顧兼容性與可維護性。同時完成全機干涉檢查、公差標注、加工工藝明確，確保圖紙可直接用于生產加工。

第四階段：人機交互與工業造型細化設計——賦予點膠機產品設計溫度與靈魂

在結構設計的同時，工業設計師同步完成點膠機產品設計的工業造型細化與人機交互界面設計。造型設計兼顧防護、散熱、安裝等功能需求，打造簡潔專業的品牌識別度；人機交互界面設計堅持“極簡操作、降低門檻”的核心理念，區分新手模式與專業模式，適配不同用戶的操作需求，這也是點膠機產品設計差異化競爭的核心環節。

第五階段：仿真驗證與性能優化——提前規避點膠機產品設計的潛在風險

在完成詳細設計后，我們通過多物理場仿真軟件，對點膠機產品設計方案進行全維度仿真驗證，核心包括結構力學仿真、運動學仿真、流體動力學仿真、熱仿真與電磁兼容仿真，提前發現并解決設計缺陷，基于仿真結果完成方案優化，確保點膠機產品設計方案的可靠性與合理性，大幅降低樣機試制的成本與周期。

第六階段：樣機試制與測試標定——點膠機產品設計方案的實物驗證

仿真驗證完成后，進入點膠機產品設計的樣機試制階段，完成首臺樣機的加工、裝配與調試。按照《點膠機產品設計需求規格書》與國家標準，完成全維度性能測試，包括重復定位精度、膠量控制精度、速度、噪音、長期運行穩定性等核心指標，同時送到客戶生產車間完成真實場景實測，基于測試結果完成點膠機產品設計方案的最終優化。

第七階段：合規認證與量產落地——實現點膠機產品設計的商業價值

樣機測試優化完成后，我們會協助客戶完成點膠機產品設計對應的合規認證，包括國家標準要求的相關檢測、CE認證、ISO13849功能安全認證等，同時完成量產工藝優化、供應鏈管理、質量控制標準制定，確保點膠機產品設計方案順利實現量產落地，進入市場實現商業價值。

五、點膠機產品設計核心技巧與避坑指南

在十余年的點膠機產品設計實戰中，我們沉淀了大量可落地的設計技巧，也總結了行業常見的設計誤區，為行業同仁提供參考，避免點膠機產品設計過程中走彎路。

（一）點膠機產品設計四大核心技巧

• 模塊化設計是點膠機產品設計的萬能鑰匙：模塊化設計不僅能實現設備的快速功能適配，滿足不同客戶的定制化需求，還能大幅降低研發成本、縮短研發周期，同時提升設備的可維護性，是國家標準重點推薦的點膠機產品設計核心理念；
• 精度設計要堅持系統思維，而非單點堆砌：點膠機產品設計的精度不是靠高端零部件堆砌實現的，而是需要從機械結構、傳動系統、流體控制、算法補償四個維度同步優化，系統級的設計優化才能實現真正的高精度、高穩定性；
• 人機設計要扎根車間場景，而非辦公室空想：最好的點膠機產品設計人機優化，永遠來自一線操作人員的真實反饋，只有站在用戶的使用場景中，才能設計出真正好用、易用的點膠機設備；
• 可靠性設計要采用極限思維：工業設備需要在復雜的車間環境中24小時不間斷運行，可靠性是點膠機產品設計的生命線，設計過程中要預留足夠的性能余量，提前預判極端使用場景，規避潛在故障風險。

（二）點膠機產品設計五大避坑指南

• 避免重參數、輕實用：點膠機產品設計不能一味追求紙面參數，而忽視真實場景的實用性，參數要與用戶的真實需求精準匹配，避免過度設計導致的成本浪費；
• 避免重設計、輕工藝：點膠機產品設計要充分考慮零件的可加工性、可裝配性，提前與加工供應商、裝配工程師溝通，在設計階段規避工藝難題，確保設計方案可低成本落地量產；
• 避免重性能、輕安全：點膠機產品設計必須嚴格遵循國家相關安全標準，配置完善的安全防護裝置，永遠不能為了降低成本削減安全設計，安全是不可逾越的紅線；
• 避免重整機、輕細節：點膠機產品設計的細節決定成敗，一個不合理的走線槽、一個選型不當的密封圈、一個位置不合理的螺絲，都可能導致設備故障，設計過程中要做到細節拉滿；
• 避免閉門造車、脫離行業發展：點膠技術迭代速度快，點膠機產品設計要持續關注行業核心期刊、技術動態，將新技術、新理念融入設計實踐，避免設計方案與行業發展脫節。

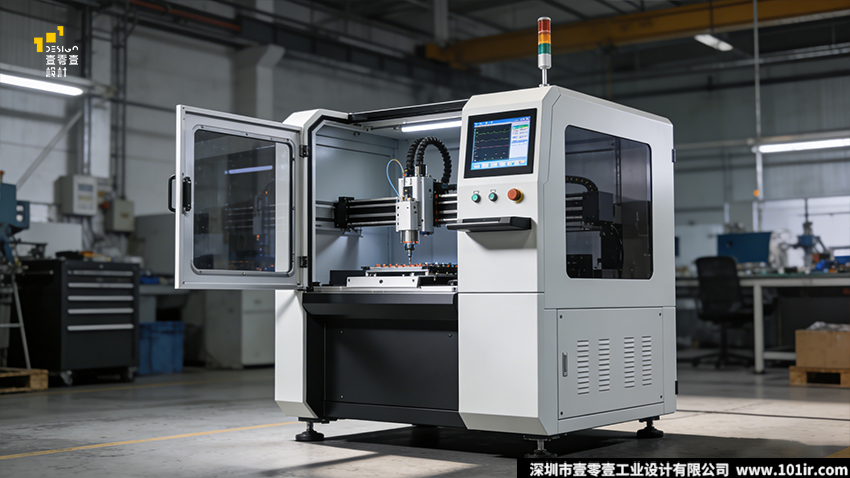

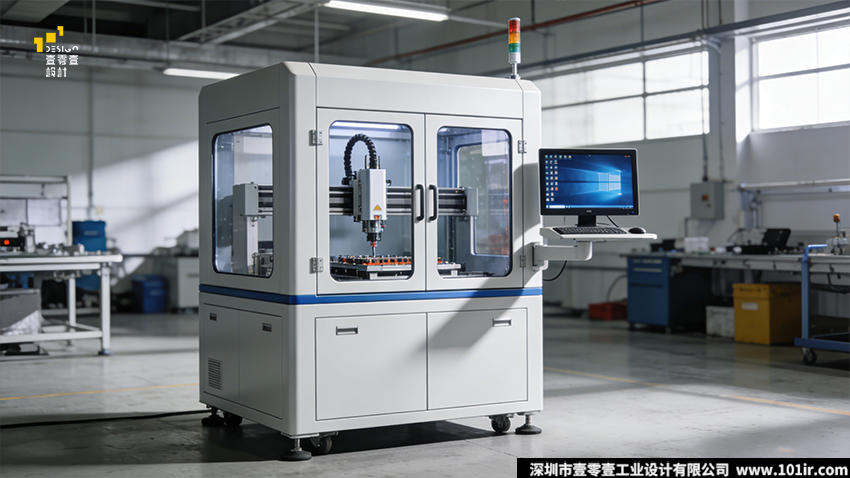

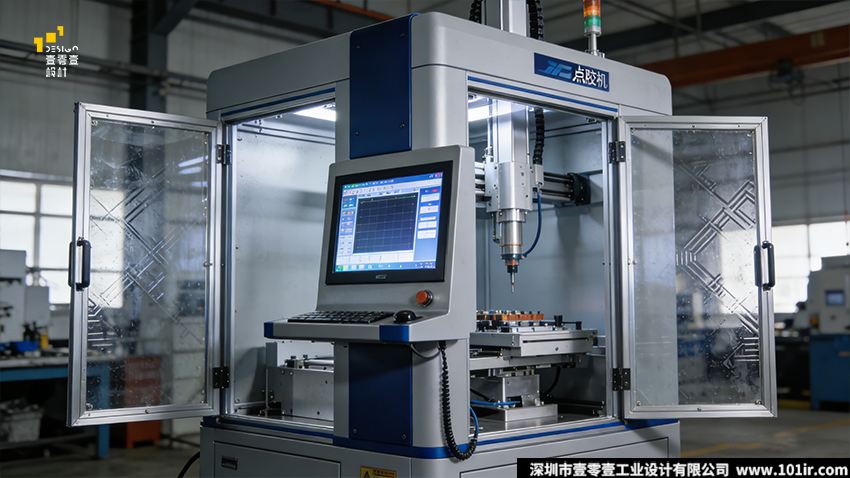

六、點膠機產品設計實戰案例：壹零壹高速高精度桌面式點膠機設計

為了讓大家更直觀地理解點膠機產品設計全流程，這里以我們壹零壹工業設計落地的高速高精度桌面式點膠機為例，完整分享點膠機產品設計從需求到落地的全過程。

（一）項目背景與設計需求

本項目委托方為國內專業點膠設備研發生產企業，目標客戶為3C電子、家電制造、醫療器械領域的中小制造企業，核心需求是打造一款“高性價比、易操作、高精度、小體積”的桌面式點膠機，解決中小企業點膠機產品設計的核心痛點。基于需求，我們制定了明確的點膠機產品設計核心指標：行程，重復定位精度，膠量控制誤差，整機尺寸，符合GB/T43876-2024國家標準。

（二）點膠機產品設計核心創新與痛點解決

• 高剛性緊湊型架構設計：通過拓撲優化，在縮小設備體積的同時保證機架高剛性，可直接放置在工作臺面，同時通過模態分析優化，高速運動振幅控制在0.005mm以內，實現進口機型同級別性能，成本僅為1/3；
• 全模塊化快換設計：點膠閥、視覺模塊、夾具模塊均采用標準化快拆接口，可快速更換適配不同生產需求，實現一機多能，降低客戶設備投入成本；
• 極簡人機交互設計：重新設計圖形化操作界面，內置100+組標準工藝參數庫，新手1小時即可完成基礎操作學習，產線換型時間從數小時縮短至10分鐘以內；
• 全場景人性化設計：優化操作屏角度、全景防眩光視窗、快拆維護結構，兼顧操作便捷性與維護效率，大幅降低操作人員作業疲勞度。

（三）項目落地成果

本點膠機產品設計項目從需求定義到量產落地，完成3輪方案迭代、2次樣機試制與全維度性能測試，最終順利量產。上市首年銷量突破，獲得市場高度認可，成為中小制造企業自動化設備點膠機產品設計的標桿案例。

七、點膠機產品設計高頻常見問答

1.問：點膠機產品設計的完整流程分為哪幾個核心階段？

答：完整的點膠機產品設計全流程分為7個核心階段，分別是：需求定義與設計輸入階段、概念設計與方案迭代階段、詳細結構與模塊化設計階段、人機交互與工業造型細化設計階段、仿真驗證與性能優化階段、樣機試制與測試標定階段、合規認證與量產落地階段，7個階段形成閉環，保障點膠機產品設計方案從概念到量產的順利落地。



2.問：點膠機產品設計最核心的行業痛點有哪些？怎么解決？

答：點膠機產品設計的核心痛點分為三大類：一是技術性能痛點，核心是精度與穩定性不足、流體控制能力薄弱，解決方案是通過系統級設計，優化機架剛性、傳動系統、流體結構與算法補償；二是用戶體驗痛點，核心是操作門檻高、可維護性差，解決方案是優化人機交互設計，采用模塊化快拆結構，降低操作與維護難度；三是產業生態痛點，核心是產品同質化、核心零部件依賴進口，解決方案是差異化設計與標準化模塊化設計，適配國產零部件，打造核心競爭力。



3.問：點膠機產品設計需要符合哪些國家標準與行業規范？

答：點膠機產品設計核心需要符合兩大國家標準，分別是2024年發布的《自動點膠設備通用技術條件》（GB/T43876-2024），以及《點膠機通用技術條件》（GB/T26799-2011），兩項標準對點膠機產品設計的精度、穩定性、安全、噪音等核心指標作出了明確規范。同時，出口產品需要符合CE認證、ISO13849功能安全認證、美國UL安全標準等國際規范。



4.問：國產點膠機產品設計如何提升點膠精度與穩定性？

答：提升點膠機產品設計的精度與穩定性，需要采用系統級設計思路，而非單一零部件堆砌：一是通過高剛性機架設計與模態分析，規避高速運動共振，保障設備基礎穩定性；二是采用全閉環伺服控制系統，搭配光柵尺與高精度線性導軌，提升運動定位精度；三是通過流體動力學仿真優化膠路結構與點膠閥設計，提升膠量控制穩定性；四是通過算法優化，完成背隙補償、溫度補償、軌跡優化，進一步提升精度與穩定性。



5.問：點膠機產品設計中模塊化設計的核心優勢是什么？

答：模塊化設計是點膠機產品設計的核心理念，核心優勢包括四點：一是提升設備兼容性，可通過更換功能模塊適配不同的應用場景與生產需求，實現一機多能；二是降低研發成本與周期，標準化模塊可復用，無需重復設計；三是提升設備可維護性，故障模塊可快速更換，大幅縮短停機維護時間；四是推動國產零部件替代，標準化接口可兼容國產零部件，提升供應鏈穩定性。



6.問：桌面式點膠機產品設計的核心要點是什么？

答：桌面式點膠機產品設計的核心要點包括：一是緊湊型架構設計，在保證剛性與精度的前提下，縮小設備體積，適配桌面式安裝場景；二是高集成度設計，將供膠、控制、運動模塊高度集成，減少設備占地；三是低噪音設計，符合桌面式作業的環境要求，噪音需控制在70dB以內；四是極簡操作設計，目標客戶多為中小企業，需大幅降低操作門檻，縮短培訓周期；五是安全性設計，完善的防護裝置，避免桌面作業時的安全風險。

八、點膠機產品設計總結與行業發展展望

作為壹零壹的工業設計師，我們始終認為，點膠機產品設計從來不是簡單的外觀美化，而是貫穿產品全生命周期的系統工程，是融合了機械工程、自動化控制、人機工程學、流體動力學的跨學科創新，也是工業設備產品設計流程的典型代表。點膠機產品設計的核心，永遠是解決用戶痛點、創造產業價值。

隨著中國制造向中國智造的轉型升級，半導體封裝、新能源汽車、高端電子制造等領域，對點膠機產品設計的精度、效率、智能化水平提出了更高的要求，國產點膠機產品設計迎來了前所未有的發展機遇。作為工業設計師，我們將持續深耕點膠機產品設計與工業設備產品設計領域，持續關注行業前沿技術，扎根生產一線，用創新的設計理念，助力國產點膠機實現從“并跑”到“領跑”的跨越，為中國智能制造的高質量發展，貢獻工業設計的力量。



【本文權威參考文獻與信源】

1.國家標準《自動點膠設備通用技術條件》（GB/T43876-2024），國家市場監督管理總局、國家標準化管理委員會，2024年發布

2.國家標準《點膠機通用技術條件》（GB/T26799-2011），國家質量監督檢驗檢疫總局，2011年發布

3.李亞棟,陶友瑞,王崇帥,等.短距離壓電式噴射點膠衛星滴形成機理及抑制策略[J].機械工程學報,2024,60(19):347-355

4.趙英.燈罩密封自動點膠機的設計[J].機械工程與自動化,2021年第5期:191-192,196

5.中國電子學會電子制造與封裝技術分會.電子封裝工藝設備[M].北京:化學工業出版社,2020年

6.張文典.實用表面組裝技術（第4版）[M].北京:電子工業出版社,2015年

7.翟海潮.工程膠黏劑及其應用[M].北京:化學工業出版社,2017年

8.賽迪顧問.2026-2030中國自動點膠機行業供需調查與發展現狀剖析研究報告[R].2025年

9.中國電子裝備技術發展研究中心.華東地區點膠設備制造商技術審計報告[R].2024年

10.孫道恒,高俊川,杜江,等.微電子封裝點膠技術的研究進展[J].中國機械工程,2011,22(20):2513-2514
