一、層析儀工業設計背景：錨定國產層析儀行業痛點，破局設備設計困局

在生命科學、生物醫藥、食品檢測、環境監測等領域高速發展的今天，層析儀作為樣品分離、純化、分析的核心實驗室設備，早已成為科研與檢測工作不可或缺的核心利器。然而長期以來，國產層析儀設備多陷入“重功能研發、輕用戶體驗”的行業困局，在人機交互、場景適配、運維便捷性、工業美學等方面與進口層析儀存在顯著差距，難以完全適配國內實驗室的真實使用需求。

作為深耕科研設備工業設計領域的壹零壹工業設計師，我們始終堅信，好的層析儀工業設計從來不是外觀的錦上添花，而是從用戶需求出發，對產品全生命周期、全使用場景的系統性重構。基于對國內層析儀行業的深度調研、對數百位一線實驗人員的需求訪談，我們打造了這款兼具硬核性能、極致體驗、專業美學的層析儀設備，用設計的力量，為國產層析儀設備的升級賦能。

在項目啟動前期，我們團隊進行了深度調研，深度拆解了國產層析儀行業的現存核心痛點：

• 場景適配性不足：多數國產層析儀設備照搬進口產品的設計邏輯，未考慮國內實驗室空間緊湊、實驗臺規格不統一、多場景復用的需求，設備尺寸不合理、空間利用率低，難以適配國內常規實驗臺的擺放。
• 人機體驗短板突出：傳統層析儀多采用功能堆疊的設計思路，屏幕位置不合理、操作需要頻繁彎腰低頭，管路與閥件布局雜亂，日常維護需要拆機，學習成本高、運維難度大。
• 功能整合度不足：傳統層析儀設備多為分體式設計，試劑擺放、層析柱安裝、樣品收集、數據輸出分散，不僅占用大量實驗室空間，還容易出現樣品污染、試劑傾倒、操作動線混亂等問題。
• 設計同質化嚴重：多數國產層析儀設備采用刻板的方盒子造型，冰冷生硬，缺乏專業質感與品牌辨識度，同時尖銳邊角存在安全隱患，縫隙與死角多，難以滿足實驗室潔凈、消毒的嚴苛要求。

基于這些行業痛點與用戶真實需求，我們確立了本次層析儀設備設計的核心目標：打造一款“更懂中國實驗人員、更適配中國實驗室場景”的層析儀設備，讓設計真正解決用戶的實際問題。

二、層析儀設計核心破局：直擊用戶痛點，解決實驗室層析儀使用全場景難題

作為壹零壹工業設計師，我們始終認為，好的層析儀工業設計必須以解決問題為核心。在這款層析儀的設計中，我們針對行業現存的四大核心痛點，給出了全維度的解決方案，讓產品從研發之初就扎根于層析儀的真實使用場景。

2.1破解層析儀操作與運維痛點：可視化設計，讓復雜操作簡單化

針對傳統層析儀內部結構不直觀、維護難度大的問題，我們采用了全透明可視化視窗設計，設備運行過程中，內部流路、閥件、泵體的運行狀態一目了然，實驗人員無需拆機即可實時監控設備運行情況，快速排查氣泡、漏液等常見問題，大幅降低了層析儀設備的運維難度與學習成本。同時，我們采用快開式艙門設計，內部組件采用模塊化布局，無需專業工具即可完成日常維護與配件更換。

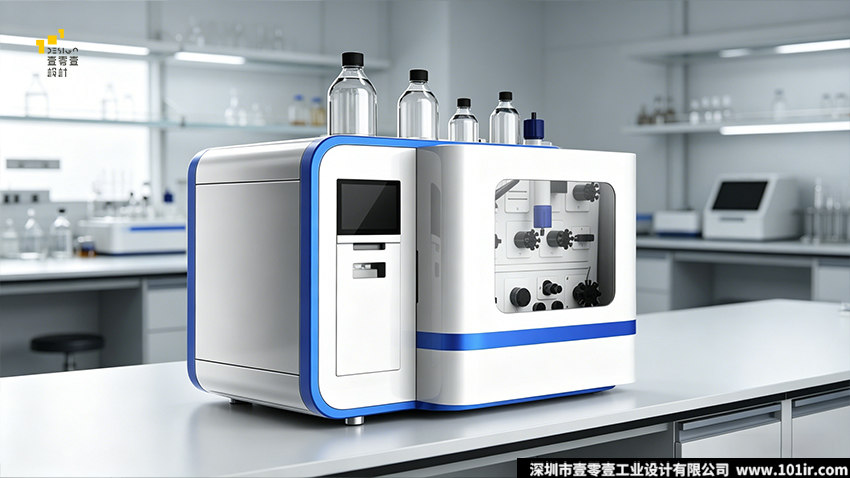

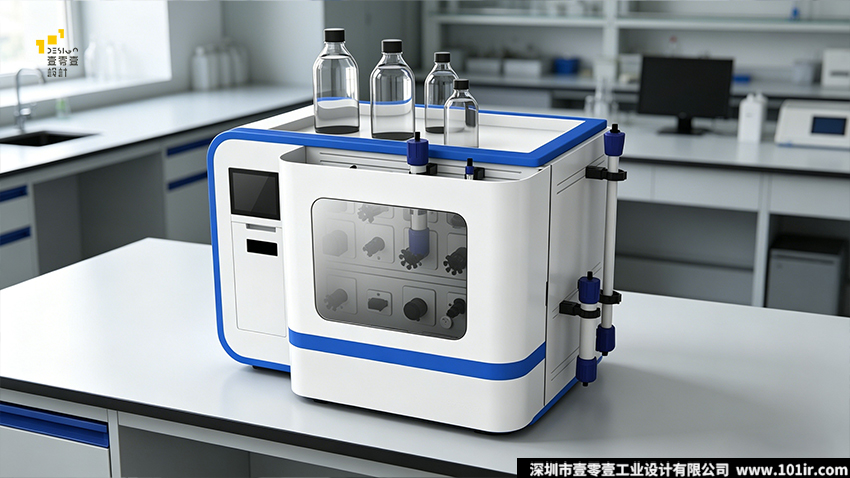

針對傳統層析儀功能區分散、操作動線混亂的問題，我們創新采用L型流動曲面造型，重新整合了設備的功能分區，將觸控操作、試劑存放、層析柱安裝、樣品收集等核心功能區，按照實驗人員的操作動線進行排布，大幅提升了層析儀的易用性。同時，設備側面增設了外掛式層析柱掛鉤支架，突破了傳統層析儀內部空間的限制，可兼容大尺寸、多規格的層析柱，滿足從微量分析到制備級純化的全場景需求。

2.2破解層析儀空間與收納痛點：集成化設計，讓有限實驗室空間最大化

實驗室空間向來寸土寸金，針對傳統層析儀空間利用率低、收納混亂的問題，我們做了全維度的集成化設計。設備頂部設置了開放式集成試劑位，可適配不同容量的試劑瓶，規整的凹槽設計讓試劑瓶擺放更穩定，避免操作過程中出現傾倒、灑落的問題，同時讓試劑取用更便捷，無需額外占用實驗臺空間。

針對層析儀樣品收集與存放的痛點，我們設計了內置抽屜式樣品收集器，預留了標準化試管位與試劑瓶位，實現樣品收集、臨時存放一體化，既避免了樣品與外界環境接觸造成的污染，也讓實驗臺面更整潔，實現了樣品的完美收納。同時，設備艙門內側預留了試管架凹槽，提前為實驗操作預留了臨時放置位，進一步優化了層析儀的操作體驗。

2.3破解層析儀人機交互痛點：人體工程學設計，讓高頻操作更舒適

針對傳統層析儀人機交互不合理的問題，我們嚴格遵循人體工程學原理，將高清觸控屏設置在設備正面的黃金操作高度，實驗人員站立操作時，視線與屏幕平齊，無需彎腰低頭，大幅降低了長時間操作的疲勞感。屏幕搭配集成式快捷操作區，操作邏輯完全貼合國內實驗人員的使用習慣，參數設置、流程編輯、數據查看一屏搞定，大幅降低了層析儀的學習成本。同時，我們將熱敏打印模塊集成在屏幕下方，實驗數據可即時打印輸出，無需外接額外設備，滿足實驗室原始數據留存的合規需求。

2.4破解層析儀安全與清潔痛點：全場景適配設計，讓實驗室使用更安心

針對實驗室潔凈度、安全性的嚴苛要求，我們在這款層析儀的設計中做了全維度的考量。整機采用全包式圓角設計，無尖銳邊角，既避免了實驗人員操作過程中的磕碰風險，也消除了清潔死角，可適配實驗室日常的消毒清潔流程。機身材質選用耐酸堿、耐腐蝕的醫用級材質，可抵御實驗室常見試劑的腐蝕，長期使用也能保持外觀完好。同時，設備底部設置了專用接液盤，可承接意外灑落的試劑，避免污染實驗臺面與環境，全方位保障層析儀操作的安全性。

三、層析儀核心功能全解析：硬核性能與人性化設計的雙向奔赴

作為核心科研設備，層析儀的核心競爭力始終是性能與穩定性。在這款產品的設計中，我們始終堅持“功能優先，體驗賦能”的原則，在保障核心性能的基礎上，用設計為產品賦能，打造了全流程、全場景的功能體系。

3.1核心分離純化系統：穩定可靠，精準可控

這款層析儀內部集成了高精度流路控制系統，整合了高精度恒流泵、多通道切換閥、在線檢測單元、餾分收集單元等核心組件，全封閉流路設計有效避免了外界污染與試劑揮發，保障了實驗結果的準確性與重復性。可視化透明視窗設計，讓實驗人員可實時監控流路運行狀態，提前預判并解決問題，保障層析儀實驗全程穩定可控。

3.2全規格兼容系統：一機多用，適配全場景

我們打破了傳統層析儀規格限制的壁壘，打造了全維度的兼容體系。頂部試劑位可適配從100ml到1000ml不同容量的試劑瓶，滿足不同實驗的試劑用量需求；側面外掛式層析柱支架，可兼容不同長度、不同內徑的層析柱，無論是微量分析實驗，還是大規模制備純化，都能完美適配；內置樣品收集器可兼容不同規格的試管、收集瓶，滿足不同餾分的收集需求，真正實現層析儀一機多用，大幅降低了用戶的設備采購成本。

3.3智能人機交互系統：簡單易用，高效便捷

這款層析儀搭載了高清觸控工控屏，內置本土化的操作軟件系統，操作界面簡潔直觀，支持實驗流程編輯、參數實時調整、數據在線分析、圖譜實時顯示等功能，即使是新手也能快速上手。集成式熱敏打印模塊，可一鍵打印實驗數據與圖譜，滿足實驗室數據留存的合規要求。同時，設備預留了標準化的數據接口，可對接實驗室LIMS系統，實現實驗數據的數字化管理，適配現代實驗室的智能化升級需求。

3.4全方位安全防護系統：多重防護，安心使用

我們?yōu)檫@款層析儀搭建了全維度的安全防護體系，全封閉的機身設計，有效避免了試劑揮發對實驗人員的傷害，也防止了外界環境對樣品的污染；設備內置漏液檢測、過載保護、壓力超限保護等多重預警機制，出現異常情況可自動停機并觸發預警，保障設備與實驗人員的安全；接液盤、防腐蝕機身、圓角防撞設計，從細節處規避了實驗室常見的安全風險，讓層析儀的操作更安心。

四、層析儀設計思路：以人為本，以用為核，重構層析儀的設計邏輯

作為壹零壹工業設計師，我們在這款層析儀的設計中，始終堅持“以人為本，以用為核”的核心設計思路，跳出了傳統工業設備“先做結構，再補外觀”的設計誤區，從項目啟動之初，就將用戶體驗、場景適配、人機工程融入到層析儀設計的每一個環節。

4.1場景化前置設計：讓層析儀設計扎根于真實使用場景

在項目啟動前期，我們沒有急于動筆建模，而是深度調研，記錄下每一個操作節點的痛點、需求、習慣。從試劑配制、上樣操作、參數設置，到設備運行監控、樣品收集、設備清潔維護，我們對全流程的用戶行為進行了拆解與分析，把每一個細節需求都融入到設計中。比如試劑瓶的擺放高度、層析柱的安裝位置、屏幕的操作角度、艙門的開啟方式，都是基于數百位一線實驗人員的真實操作習慣設計而成，讓這款層析儀從誕生之初就適配中國實驗室的真實場景。

4.2功能與美學的平衡：讓層析儀設備兼具實力與顏值

我們始終認為，層析儀不是冰冷的功能機器，而是科研人員朝夕相處的工作伙伴，好的層析儀工業設計必須實現功能與美學的完美平衡。在這款產品的設計中，我們沒有為了追求外觀而犧牲功能，也沒有為了功能而放棄美學。L型流動曲面的造型，既是為了整合功能區、優化操作動線，也讓整機擺脫了傳統方盒子的刻板造型，更具流線感與一體性；透明視窗的設計，既是為了實現運行狀態可視化的功能需求，也讓內部精密的結構成為產品的視覺符號，傳遞出專業、可靠的產品氣質；圓角全包設計，既解決了安全與清潔的痛點，也弱化了工業設備的冰冷感，賦予層析儀更多的親和力。

4.3模塊化與可拓展性設計：延長層析儀產品的生命周期

考慮到不同用戶的需求差異，我們在這款層析儀的設計中采用了模塊化的設計思路，將產品拆分為核心主機模塊、試劑存放模塊、層析柱支架模塊、樣品收集模塊、人機交互模塊五大核心模塊，每個模塊均可根據用戶的需求進行定制化調整與升級。既滿足了層析儀標準化量產的需求，也能適配高校實驗室、生物醫藥企業、檢測機構等不同用戶的個性化需求，同時也為后續產品的升級迭代預留了空間，大幅延長了層析儀產品的生命周期。

4.4合規性與本土化適配設計：降低層析儀的使用門檻

在設計過程中，我們嚴格遵循國內實驗室設備的相關安全標準、電氣標準、潔凈標準，從材質選用、結構設計、電氣布局等方面，全維度符合國內的行業規范與認證要求。同時，我們針對國內實驗室常規實驗臺的尺寸，確定了875(L)*675(H)*610(W)的整機尺寸，完美適配國內絕大多數標準實驗臺的擺放，無需用戶對場地進行任何改造，大幅降低了層析儀的使用門檻，真正實現了“開箱即用”。

五、層析儀設計風格與色彩：專業質感與親和體驗的完美融合

5.1層析儀設計風格：極簡現代，專業親和

這款層析儀整體采用極簡現代的工業設計風格，以“簡約、專業、親和、易用”為核心設計語言，摒棄了所有冗余的裝飾元素，用流暢的線條、規整的布局、一體化的造型，打造出兼具科技感與專業感的產品氣質。

整機采用L型流動曲面的一體化造型，打破了傳統層析儀方方正正的刻板印象，流暢的曲面線條讓整機更具一體性與流線感，同時也讓功能分區更清晰，操作動線更流暢。全包式的圓角設計，貫穿整機的每一個邊角，既規避了操作中的磕碰風險，也從視覺上弱化了工業設備的冰冷生硬感，讓層析儀更具親和力。透明視窗與機身的一體化融合，既滿足了功能需求，也成為了整機的視覺亮點，讓精密的內部結構成為產品的專業背書，傳遞出可靠、精準的產品內核。整機設計沒有多余的裝飾，每一處線條、每一個造型，都有對應的功能價值，真正實現了“形式追隨功能”的設計本質。

5.2層析儀色彩設計：純凈白+科技藍，適配實驗室專業場景

在色彩搭配上，我們?yōu)檫@款層析儀選用了醫用級純凈白為主色調，科技藍為輔助點綴色的經典配色方案，完美契合實驗室潔凈、專業、嚴謹?shù)沫h(huán)境氛圍。

主色調純凈白的占比超過85%，傳遞出潔凈、無菌、專業的視覺感受，完美適配實驗室的潔凈環境，同時白色機身不易顯臟，日常清潔維護更便捷，長期使用也能保持整潔的外觀。科技藍作為輔助色，用于機身的包邊、腰線、功能件的點綴，既精準勾勒出整機的輪廓，提升了產品的層次感與科技感，也與實驗室常見的藍色耗材、試劑標簽形成視覺呼應，讓層析儀完美融入實驗室環境，不會顯得突兀。

我們沒有采用過多復雜的配色，避免了花哨的色彩對實驗人員造成視覺干擾，讓用戶的注意力完全集中在實驗操作本身。簡約而不簡單的色彩搭配，既凸顯了層析儀的專業質感，也賦予了產品更多的親和力，讓冰冷的科研設備，多了一份人文溫度。

六、層析儀設計總結：以設計賦能國產層析儀設備國產化升級

這款層析儀設備的設計，是壹零壹工業設計團隊基于對國內分析儀器行業的深度理解，對一線用戶真實需求的深度挖掘，交出的一份答卷。我們跳出了國產科研設備“重功能、輕設計”的行業誤區，將人機工程、用戶體驗、場景適配、工業美學，放到了與層析儀核心功能同等重要的位置，讓設計不止于外觀的美化，更真正解決了用戶的實際痛點。

在國產科研設備加速實現國產化替代的今天，層析儀工業設計早已不是錦上添花的附加項，而是提升產品核心競爭力、縮小與進口層析儀差距的核心要素。長期以來，進口層析儀憑借更優的用戶體驗、更貼合使用場景的設計，占據了國內高端市場的主要份額，而我們要做的，就是用中國設計，打造更懂中國用戶、更適配中國場景的國產層析儀設備，讓國產層析儀設備不僅在性能上追平進口，在體驗上更能超越進口。

這款層析儀的設計，不僅是一款產品的創新，更是我們對國產分析儀器工業設計的一次全新探索。我們始終堅信，好的工業設計，是有溫度、有力量、有價值的。它能讓復雜的操作變得簡單，讓緊湊的空間變得高效，讓冰冷的設備變得親和，更能為國產層析儀設備的升級賦能，為中國科研事業的發展，貢獻一份來自設計的力量。

未來，壹零壹工業設計將繼續深耕科研設備、醫療設備等高端裝備的工業設計領域，始終堅持“以人為本，以用為核”的設計理念，扎根行業、貼近用戶，用專業的設計能力，打造更多兼具硬核實力與極致體驗的層析儀及相關科研設備，用中國設計，助力中國高端裝備制造業的高質量發展，讓中國設計，服務中國創新。

七、層析儀工業設計常見問題

1.層析儀工業設計的核心痛點有哪些？

答：當前國產層析儀工業設計的核心痛點主要集中在四大維度：一是場景適配性不足，多數產品照搬進口設計，無法適配國內實驗室緊湊的空間與常規實驗臺尺寸；二是人機體驗差，操作動線不合理，屏幕與操作區不符合人體工程學，運維難度大；三是功能整合度低，分體式設計占用空間大，試劑、樣品、層析柱的收納與操作分散；四是設計同質化嚴重，多為刻板方盒子造型，無法適配實驗室潔凈消毒要求，且缺乏品牌辨識度。



2.國產層析儀和進口層析儀在設計上的核心差距是什么？

答：國產層析儀與進口層析儀的設計差距，核心不在核心功能的實現，而在用戶體驗與場景適配的細節。進口層析儀基于全球用戶數十年的使用反饋，在人機工程、操作動線、運維便捷性、場景適配性上打磨更精細，更貼合實驗人員的操作習慣；而多數國產層析儀仍停留在“實現功能”的階段，對用戶體驗、全場景使用需求的關注不足，同時在工業美學、品牌辨識度的打造上也存在差距。



3.實驗室層析儀設計需要遵循哪些核心標準？

答：實驗室層析儀設計需要遵循三大類核心標準：一是安全合規標準，需符合國內實驗室電氣安全、機械安全、化學品防護相關的國家標準與行業規范；二是潔凈與耐用標準，機身材質需耐酸堿、耐腐蝕，無清潔死角，可適配實驗室日常消毒流程；三是人機工程與易用性標準，操作區、屏幕需符合人體工程學，操作動線流暢，學習成本低，運維便捷，同時需適配國內實驗室常規實驗臺的尺寸與空間要求。



4.層析儀設計如何優化人機交互體驗？

答：層析儀人機交互體驗的優化，需從全操作流程出發，核心有四大方向：一是操作區布局優化，按照實驗人員的操作動線整合功能區，避免頻繁轉身、彎腰；二是人體工程學適配，觸控屏設置在黃金操作高度，視線與屏幕平齊，操作按鍵/觸控區符合人手操作習慣；三是可視化設計，通過透明視窗讓設備運行狀態一目了然，降低運維與排障難度；四是本土化操作邏輯優化，軟件界面貼合國內實驗人員的使用習慣，簡化操作流程，降低學習成本。



5.層析儀設備的外觀設計如何適配實驗室潔凈要求？

答：層析儀外觀設計適配實驗室潔凈要求，核心有三大設計要點：一是機身采用全包式一體化設計，無多余縫隙與清潔死角，避免灰塵、試劑殘留；二是采用圓角設計，無尖銳邊角，既避免磕碰風險，也消除了清潔盲區；三是機身材質選用耐酸堿、耐腐蝕、易清潔的醫用級/工業級材質，可耐受實驗室常用消毒劑與試劑的腐蝕，長期使用不易變形、變色，同時表面不易積塵，清潔便捷。
