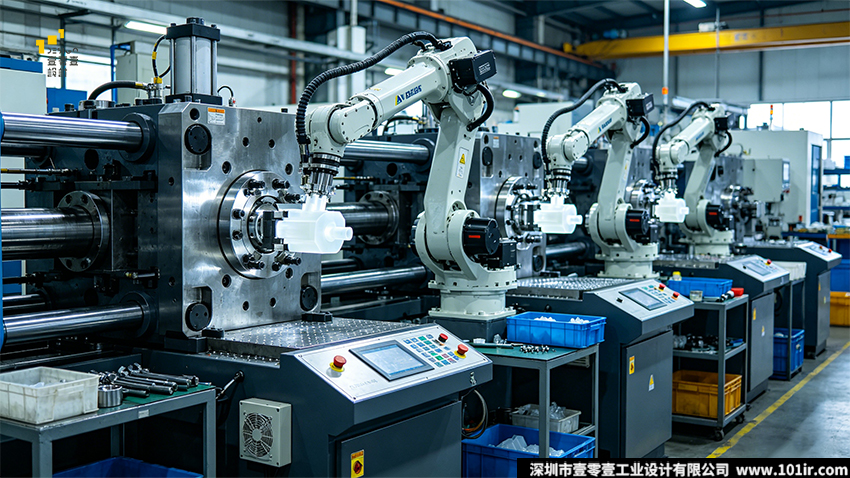

一、注塑機工業設計行業背景：中國制造高端化轉型的核心需求

注塑機工業設計，是以用戶為中心，融合人機工程、品牌設計、工程技術、合規標準、綠色制造的系統化創新活動，是工業設備設計流程中核心的組成部分，而非單純的外觀美化。

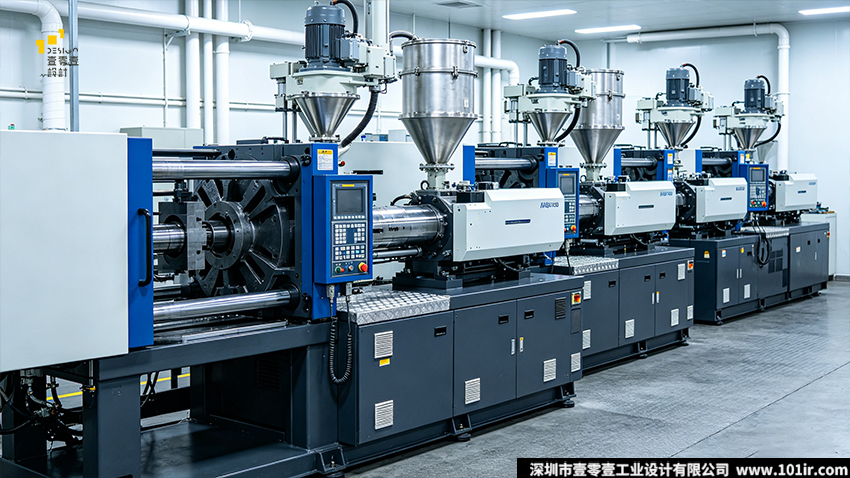

注塑機是塑料成型加工的核心裝備，是制造業實現規模化、精密化生產的基礎母機，被譽為“工業之母核心器官”。根據中國塑料機械工業協會發布的《2023-2024中國塑料機械工業發展報告》顯示，中國注塑機產量占全球總產量的70%以上，是全球最大的注塑機生產國與消費國，國內市場規模連續多年突破500億元，在全球裝備制造產業鏈中占據不可替代的地位。

但長期以來，國內注塑機行業陷入了“重性能參數、輕用戶體驗，重工程實現、輕系統設計”的行業困境。正如《塑料工業》2024年第3期《中國注塑機行業發展現狀與高端化轉型路徑》一文中提到的：國內注塑機產業在伺服控制、精密成型等核心技術上已逐步追平國際水平，但在注塑機工業設計、人機交互、品牌體系構建上，與克勞斯瑪菲、恩格爾等國際頭部品牌仍有顯著差距，這也導致國內企業長期占據中低端市場，高端市場份額不足30%，產品溢價能力嚴重不足。

與此同時，隨著《中國制造2025》高端裝備制造戰略的推進，以及新國標《GB37470-2019綠色制造注塑機能效限定值及能效等級》《GB22530-2008塑料機械安全要求》的全面落地，加上下游汽車、3C、醫療器械行業對精密注塑、智能生產、綠色制造的需求升級，注塑機工業設計早已不是“錦上添花的外觀美化”，而是成為產品核心競爭力、品牌差異化、合規化升級的核心抓手，也是工業設備設計流程中不可缺失的核心環節。

二、注塑機工業設計前置核心：行業調查研究與用戶洞察全體系

我國工業設計泰斗柳冠中先生在《工業設計流程與方法》（中國建筑工業出版社，2020版）中明確提出：工業設計的本質是“人為事物的科學”，所有設計的起點都不是畫圖，而是基于真實場景的調研與洞察。對于注塑機這類強場景、強工程屬性的工業裝備，調研的深度，直接決定了注塑機工業設計的最終價值，也是工業設備設計流程的核心前置環節。

在壹零壹設計團隊的項目體系中，注塑機工業設計的行業調查研究分為四大核心維度，所有調研均有明確的方法與可落地的轉化路徑，同時嚴格參考國內權威研究體系：

2.1行業與政策標準調研

這是注塑機工業設計的合規底線與趨勢錨點，核心參考資料包括：

• 中國塑料機械工業協會每年發布的《中國塑料機械工業發展報告》
• 核心期刊《機械工程學報》《塑料工業》《中國塑料》中關于注塑機技術發展的最新研究成果
• 國家強制標準：《GB22530-2008塑料機械安全要求》《GB37470-2019綠色制造注塑機能效限定值及能效等級》《GB/T10000-1988中國成年人人體尺寸》
• 行業團體標準：《T/CPPIA11-2021注塑機智能化技術規范》

通過這一步調研，明確產品設計的合規紅線、行業技術天花板、未來3-5年的發展趨勢，避免注塑機工業設計方案與行業發展脫節、與國家規范沖突。

2.2競品對標調研

建立“國內頭部品牌+國際高端品牌+同賽道競品”的三維對標體系，國內核心對標海天國際、震雄集團、伊之密等頭部企業，國際對標克勞斯瑪菲、恩格爾、住友重機械等品牌，從外觀設計語言、人機工程設計、CMF應用、家族化品牌體系、模塊化設計、安全設計等多個維度進行拆解分析，找到競品的優勢與空白點，為客戶構建差異化的注塑機工業設計定位，這一方法也與《包裝工程》2023年第18期《品牌導向的裝備產品工業設計體系構建》一文的研究成果完全契合。

2.3全鏈路用戶調研

這是注塑機工業設計最核心的環節，也是工業設備設計流程中最容易被行業忽略的環節。注塑機的用戶，從來不是單一的采購方，而是覆蓋“一線操作人員、設備運維工程師、工廠生產管理者、采購決策者”的全鏈路用戶群體。

在過往的項目中，壹零壹設計團隊進行了深度調研，完整還原設備的全生命周期使用場景。正如《機械設計》2023年第S1期《裝備制造類產品工業設計用戶研究方法》中提到的：工業裝備的用戶研究，必須扎根生產現場，才能找到真實的、未被滿足的需求。

2.4技術與供應鏈調研

同步對接客戶的工程技術團隊、供應鏈團隊，明確產品的核心技術參數、液壓系統布局、鈑金加工工藝、裝配流程、供應鏈能力，避免出現“好看但無法落地”的無效設計，確保注塑機工業設計方案與工程技術、量產能力完全匹配，這也是工業設備設計流程中保障方案落地的核心環節。

三、注塑機工業設計核心價值：拆解并解決行業與用戶核心痛點

基于完整的行業與用戶調研，將所有需求轉化為可解決的痛點問題，是注塑機工業設計的核心價值所在。結合《中國安全科學學報》2022年第8期《注塑機人機工程設計規范與風險防控研究》、《機械設計與制造工程》2024年第2期《高端注塑機綠色設計與用戶體驗優化路徑》等國內權威文獻的研究成果，以及壹零壹設計團隊的實戰經驗，注塑機行業的核心痛點可分為兩大維度，也是注塑機工業設計的核心解決目標：

3.1終端用戶的全場景痛點

• 一線操作人員痛點：操作站高度固定、不符合中國成年人人體尺寸，長期操作導致腰頸勞損；安全門開啟力過大，女性操作工難以操作；操作面板布局混亂，按鈕標識不清晰，學習成本高；設備運行噪音大、無防濺油設計，工作環境惡劣；安全防護不足，存在誤操作、夾手等安全風險。調研數據顯示，從業5年以上的注塑機操作工，腰頸勞損患病率超過72%，這是注塑機工業設計需要優先解決的核心問題。
• 運維工程師痛點：設備檢修空間不足，核心液壓元件、電氣柜布局不合理，檢修需要爬高、鉆設備底部，安全風險高；管路外露、布局雜亂，油污堆積嚴重，清潔與維護難度大；易損件更換流程復雜，需要拆卸大量鈑金件，停機維護時間長，直接影響工廠生產效率。
• 工廠管理者痛點：設備同質化嚴重，無法匹配高端客戶的驗廠需求；設備占地面積大，空間利用率低；能耗數據不透明，無法實現精細化的能效管理；設備與工廠MES、工業互聯網系統適配性差，無法滿足智能化生產需求；設備殘值率低，品牌溢價能力不足。

3.2行業與企業端的核心痛點

• 產品同質化嚴重，價格戰內卷，行業利潤持續被壓縮；
• 注塑機工業設計與工程技術脫節，外觀設計與內部結構沖突，無法落地量產；
• 缺乏家族化的品牌設計語言，品牌辨識度低，無法形成品牌資產積累；
• 綠色設計能力不足，無法滿足新國標能效要求與海外市場的環保標準；
• 智能化設計與外觀設計脫節，傳感器、顯示屏等部件布局雜亂，破壞產品整體性。

注塑機工業設計的核心，就是通過系統化的設計方案，一次性解決上述痛點，實現“用戶體驗、品牌價值、工程落地、合規要求”的四維平衡，這也是工業設備設計流程的核心目標。

四、注塑機產品工業設計全流程體系：標準化工業設備設計流程落地

結合柳冠中先生《工業設計流程與方法》的核心理論，以及壹零壹設計團隊多年的裝備設計實戰經驗，注塑機工業設計全流程分為6個標準化階段，也是通用工業設備設計流程的核心框架，每個階段都有明確的交付物、校驗標準與協同機制，確保設計方案從創意到量產的全鏈路可控。

4.1第一階段：項目立項與需求錨定

這是注塑機工業設計項目的起點，核心是與客戶達成統一的設計目標，避免后續方向偏差。通過與客戶的研發、品牌、銷售、生產團隊召開多輪研討會，明確產品的市場定位（高端精密型/中端通用型/經濟型）、目標下游行業、核心技術賣點、設計預算、項目周期、合規要求、量產工藝限制，最終形成《項目設計需求說明書》，作為整個項目的執行綱領。

這個階段的核心原則是：注塑機工業設計必須服務于產品的商業目標，所有的創意都必須圍繞客戶的核心需求展開。

4.2第二階段：調研與洞察轉化

完成行業、競品、用戶、供應鏈四大維度的調研后，將所有調研數據轉化為可落地的設計機會點，建立完整的用戶畫像、場景地圖、痛點清單、設計需求清單，明確產品的核心設計方向與差異化賣點，最終交付《設計研究與洞察報告》，并與客戶、工程團隊完成確認，確保注塑機工業設計方向的準確性。

4.3第三階段：概念設計與方案發散

這是注塑機工業設計創意的核心階段，基于洞察報告，開展手繪草圖發散、人機工程模擬、CMF方向定義、品牌家族化語言構建，一般會輸出3-5套差異化的概念設計方案，涵蓋外觀造型、人機布局、核心結構創意、CMF設計等內容。

這個階段建立“設計師+結構工程師+液壓工程師”的協同機制，每一輪草圖發散都會與工程團隊同步，確保創意方案不與核心內部結構沖突，從源頭避免設計與工程脫節的問題。同時采用人機工程仿真軟件，基于《GB/T10000-1988中國成年人人體尺寸》，對操作站高度、視角、安全門行程、操作范圍進行模擬驗證，確保方案的人機合理性。最終通過方案評審，確定1套最終的深化設計方案。

4.4第四階段：深化設計與工程落地

這是注塑機工業設計從創意走向落地的核心階段，基于確定的概念方案，完成1:1的3D全參數化建模，包括鈑金結構拆分、裝配結構設計、人機細節優化、CMF精準定義、安規合規校驗。

這個階段核心解決三大問題：

• 工程適配：與客戶的工程團隊全程協同，完成結構校核、干涉檢查、鈑金工藝優化，確保設計方案可加工、可裝配，同時控制生產成本；
• 合規校驗：嚴格對照《GB22530-2008塑料機械安全要求》，完成安全警示、防護結構、操作權限的合規設計，確保產品通過國家強制檢測；
• 細節落地：完成每一個卡扣、把手、標識、縫隙的精細化設計，CMF設計明確到粉末噴涂的型號、色差范圍、表面粗糙度，確保量產效果與設計效果一致。

這個階段的核心交付物是《產品深化設計手冊》，包含全套3D模型、2D工程圖、CMF色卡與工藝規范、安規設計說明、裝配指引等完整的量產資料，也是工業設備設計流程中最核心的交付成果。

4.5第五階段：樣機測試與迭代優化

注塑機工業設計方案的好壞，最終要通過真實的樣機驗證。全程參與樣機的打樣、裝配、調試過程，完成三大維度的測試驗證：

• 外觀與工藝驗證：核對樣機的外觀效果、CMF工藝、裝配精度是否符合設計要求，對偏差部分進行優化調整；
• 人機工程與用戶驗證：邀請一線操作工、運維工程師對樣機進行實操測試，收集操作便利性、維護便捷性、安全性的反饋，對細節進行迭代優化；
• 性能與環境驗證：配合工程團隊完成設備運行測試、震動測試、油污耐受測試、環境適應性測試，確保設計結構不影響設備的核心性能，同時滿足車間復雜環境的使用需求。

根據測試結果，完成至少2輪的設計迭代，最終確定量產版的注塑機工業設計方案，這一流程也完全符合《工業設計驗證與評價方法》（中國輕工業出版社，2022版）中關于裝備產品設計驗證的規范要求。

4.6第六階段：量產落地與市場反饋跟蹤

對于注塑機工業設計而言，量產才是真正的考驗。配合客戶的供應鏈與生產團隊，完成模具開發、鈑金加工、噴涂工藝的落地指導，解決量產過程中的工藝問題，確保批量生產的產品與設計方案一致。

同時，在產品上市后，持續跟蹤市場與用戶的反饋，收集終端使用過程中的問題，為產品的迭代升級、同系列家族化產品的開發提供設計支撐，形成“設計-量產-反饋-迭代”的完整閉環，完成工業設備設計流程的全鏈路落地。

五、注塑機工業設計核心實戰技巧：可落地的工業設備設計方法

結合《注塑機設計與應用》（化學工業出版社，2021版）、《人機工程學》（丁玉蘭，北京理工大學出版社，2022版，國內高校通用權威教材）、《裝備產品CMF設計指南》（化學工業出版社，2024版）等專業書籍的核心理論，以及壹零壹設計團隊的實戰經驗，分享注塑機工業設計中6個核心的、可直接落地的設計技巧，也是工業設備設計流程中通用的核心方法。

5.1人機工程設計：以“降低勞動強度、提升操作安全”為核心

注塑機工業設計的人機設計，核心是適配中國操作工的身體特征，降低長期操作的身體損耗，核心技巧包括：

• 操作站采用可升降、可旋轉的懸臂設計，適配150cm-185cm身高的操作人員，操作面板傾斜12°-15°，處于人眼的最佳視線范圍，減少頸椎彎曲幅度；
• 常用操作按鈕、急停開關布置在操作人員水平伸手可及的范圍內，符合《GB/T10000-1988中國成年人人體尺寸》的上肢操作尺寸規范；
• 安全門采用助力平衡結構，將開啟力控制在50N以內（國標要求不大于200N），即使女性操作工也能輕松開合，同時增加防夾手的安全冗余設計；
• 優化設備運行噪音控制，通過鈑金結構優化、隔音棉設計，將操作位的噪音控制在85分貝以內，符合職業健康安全規范。

5.2CMF設計：以“場景適配”為核心，拒絕“為好看而設計”

注塑機的使用環境是油污、粉塵、震動的生產車間，注塑機工業設計的CMF設計第一原則是實用，其次才是美觀，核心技巧包括：

• 顏色設計：主色調采用低飽和度的啞光工業灰、深藍等耐臟色系，避免大面積高飽和色；警示區域嚴格采用國標規定的紅、黃安全色，品牌色采用小面積點綴，既保證品牌辨識度，又符合車間使用場景；
• 材質選擇：主體鈑金采用耐油污、防刮擦、耐腐蝕的粉末噴涂材質，操作面板采用防指紋、耐化學品的PC材質，操作把手、扶手采用防滑、耐油污的軟膠材質，適配車間的復雜環境；
• 表面處理：優先選擇啞光、低反光的表面處理，避免燈光反光影響操作工的視線，同時提升防油污、易清潔的性能，降低工廠的清潔維護成本。

5.3品牌家族化設計：構建可沉淀的品牌設計資產

國內注塑機企業普遍存在“一代產品一個設計”的問題，無法形成品牌資產積累。注塑機工業設計的核心技巧是：為品牌構建統一的家族化設計語言，包括統一的前臉造型、操作站設計、腰線特征、品牌標識布局、CMF體系，讓同品牌的不同噸位、不同系列的注塑機，擁有統一的品牌辨識度，即使去掉logo，用戶也能一眼認出品牌。這一設計方法，已經被海天、伊之密等國內頭部品牌驗證，是提升品牌溢價的核心路徑。

5.4模塊化與綠色設計：降本增效，符合國標要求

模塊化設計是注塑機工業設計的核心技巧，既能降低生產成本，又能提升產品的適配性，核心包括：

• 鈑金結構采用模塊化設計，不同噸位的產品采用通用的設計模塊，通用件占比提升30%以上，大幅降低開模成本與生產管理成本；
• 采用可回收、低污染的材料，符合綠色制造標準，同時通過結構優化實現設備減重，降低原材料消耗與運輸成本；
• 能效標識、能耗數據可視化設計，將設備的實時能耗、運行狀態清晰展示在操作面板上，符合《GB37470-2019綠色制造注塑機能效限定值及能效等級》的要求，幫助工廠實現精細化能效管理。

5.5維護友好型設計：降低停機時間，提升生產效率

注塑機的生命周期長達10年以上，維護便捷性直接影響工廠的生產效率，注塑機工業設計的核心技巧包括：

• 核心液壓元件、電氣柜、易損件全部布置在設備正面、側面的可及范圍內，采用側開式檢修門，無需爬高、鉆底即可完成檢修，降低安全風險；

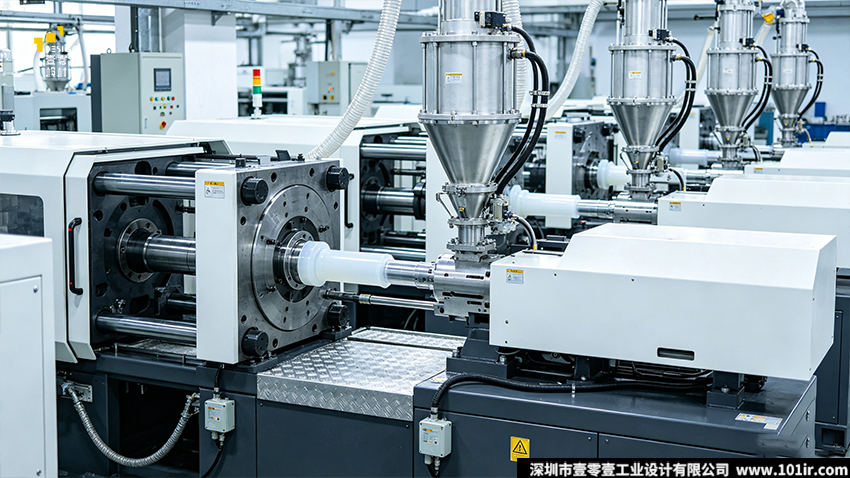

• 管路采用內置式隱藏設計，外露管線統一布局、固定，既提升外觀整潔度，又減少油污堆積，降低清潔難度；
• 鈑金件采用快拆式結構，無需專用工具即可完成拆卸，大幅縮短易損件更換的時間，減少設備停機損失。

5.6智能化適配設計：兼顧美觀與功能，適配工業4.0需求

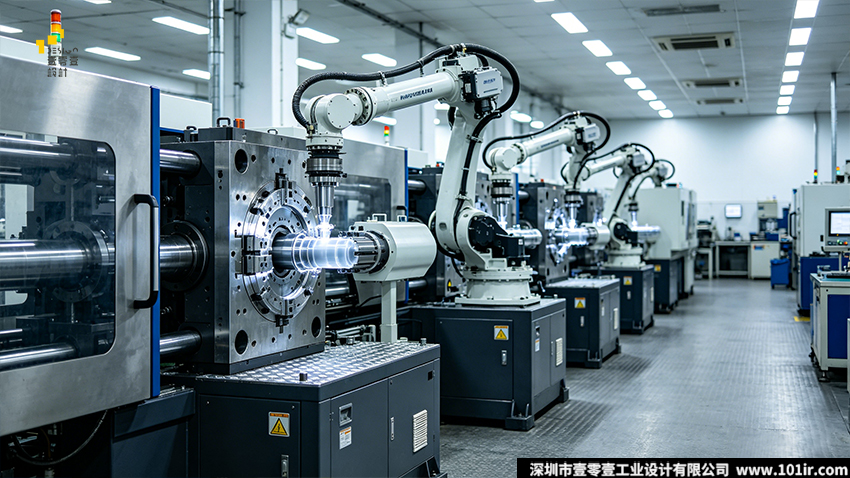

隨著注塑機智能化升級，傳感器、視覺系統、數據顯示屏、掃碼槍等智能部件越來越多，注塑機工業設計的核心技巧是：將智能部件的布局融入整體造型設計中，提前預留安裝位置與走線空間，既不破壞產品的外觀整體性，又能保證智能部件的使用便利性、維護便捷性，同時實現與工廠MES系統、工業互聯網平臺的無縫適配。

六、注塑機工業設計實戰案例：全流程設計體系落地應用

以壹零壹工業設計團隊完成的國內某中型注塑機企業H系列高端伺服注塑機全流程工業設計項目為例，完整還原上述注塑機工業設計流程與技巧的落地應用，也是工業設備設計流程的完整實戰示范。

6.1項目背景

客戶是國內華東地區的某中型注塑機企業，深耕伺服節能注塑機領域15年，產品性能穩定，但長期面臨產品同質化嚴重、外觀雜亂、品牌辨識度低的問題，高端市場（汽車零部件、3C精密電子）占比不足5%，核心訴求是通過注塑機工業設計升級，優化用戶體驗，構建家族化品牌設計語言，打入高端市場，提升產品溢價能力。

6.2調研與痛點洞察

項目啟動后，壹零壹設計團隊深度調研和競品的對標分析，最終明確了核心痛點：

• 客戶原有產品操作站高度固定，適配性差，操作工長期彎腰操作，腰頸勞損問題突出；
• 安全門開啟力達120N，女性操作工難以開合，操作工普遍反映“每天開合上百次，胳膊都酸了”；
• 管路外露雜亂，油污堆積嚴重，清潔一次需要4小時以上，無法滿足高端客戶的驗廠需求；
• 檢修需要爬到設備頂部，安全風險高，易損件更換需要拆卸6塊鈑金，停機時間長；
• 產品無統一的品牌設計語言，不同系列產品外觀完全不同，無法形成品牌辨識度。

6.3設計方案落地

針對上述痛點，結合前文的注塑機工業設計流程與技巧，輸出了完整的設計方案，核心優化點包括：

• 人機工程全面升級：操作站采用可升降、180°旋轉的懸臂設計，適配150cm-185cm全身高段操作人員，操作面板傾斜15°，將操作工的頸椎彎曲幅度從35°降至10°以內；安全門采用氣彈簧助力平衡結構，開啟力降至35N，遠低于國標要求，女性操作工可單指輕松開合；同時優化了操作按鈕布局，急停開關、常用操作按鈕全部在伸手可及范圍內，大幅降低操作疲勞度。
• 家族化品牌設計語言構建：打造了統一的“雙腰線”前臉設計語言，品牌標識居中布局，形成高辨識度的品牌特征，同時將這套設計語言覆蓋客戶全噸位、全系列產品，形成完整的家族化產品矩陣，實現品牌資產的沉淀。
• 維護友好型與整潔度優化：采用內置式管路隱藏設計，外露管線統一布局、固定，外觀整潔度大幅提升，清潔時間從4小時縮短至40分鐘；核心檢修區域采用側開式快拆檢修門，液壓元件、電氣柜全部在正面可及范圍，無需爬高即可完成檢修，易損件更換無需拆卸大量鈑金，停機維護時間縮短60%。
• CMF場景化設計：主色調采用耐油污的啞光深灰粉末噴涂，品牌色用藍色做點綴，警示區域嚴格采用國標紅黃色，操作面板采用防指紋PC材質，把手采用防滑軟膠，耐油污、防刮擦性能提升3倍，完全適配車間復雜使用環境。
• 綠色與合規設計：采用模塊化鈑金結構，通用件占比提升42%，開模成本降低32%；能效標識與實時能耗數據可視化設計，產品最終達到《GB37470-2019》1級能效標準，同時完全符合《GB22530-2008》安全規范要求，順利通過國家強制檢測。

6.4項目成果

該系列產品下半年上市后，憑借出色的注塑機工業設計、優秀的人機體驗，迅速獲得市場認可，客戶高端市場占比提升，全年訂單同比增長，同時該產品獲得了創新產品獎，實現了用戶體驗、品牌價值、商業價值的三重提升。

七、注塑機工業設計常見問題解答

7.1注塑機工業設計的核心價值是什么？

注塑機工業設計的核心價值，是通過系統化的設計創新，同時解決用戶全場景痛點與企業端行業痛點，實現四大核心目標：一是提升一線操作人員的使用體驗與操作安全，降低勞動強度；二是優化設備維護便捷性，降低工廠停機時間與運營成本；三是構建品牌家族化設計語言，提升產品辨識度與品牌溢價能力；四是保障產品符合國家強制標準，適配高端化、智能化、綠色化的行業發展趨勢，是注塑機產品從“能用”到“好用”再到“有品牌價值”的核心抓手。



7.2完整的注塑機工業設計流程包含哪幾個階段？

完整的注塑機工業設計流程，也是標準化的工業設備設計流程，分為6個核心階段：1.項目立項與需求錨定；2.行業與用戶調研、洞察轉化；3.概念設計與方案發散；4.深化設計與工程落地；5.樣機測試與迭代優化；6.量產落地與市場反饋跟蹤。6個階段形成完整的閉環，缺一不可，確保設計方案從創意到量產的全鏈路可控。



7.3注塑機工業設計必須符合哪些國家強制標準？

注塑機工業設計必須嚴格遵守的國家強制標準核心包括：

1.《GB22530-2008塑料機械安全要求》：是注塑機安全設計的核心規范，覆蓋防護結構、安全警示、操作安全等全維度要求；

2.《GB37470-2019綠色制造注塑機能效限定值及能效等級》：規定了注塑機的能效標準與綠色設計要求；

3.《GB/T10000-1988中國成年人人體尺寸》：是注塑機人機工程設計的核心依據，確保設備適配中國操作人員的身體特征；

4.《GB2893-2008安全色》《GB2894-2008安全標志及其使用導則》：規定了注塑機警示區域的顏色與標識設計規范。



7.4注塑機工業設計如何解決一線操作工的核心痛點？

注塑機工業設計針對一線操作工的痛點，核心通過四大維度解決：一是通過可升降、可旋轉的操作站設計，適配不同身高操作人員，降低長期操作的腰頸勞損；二是通過助力平衡結構降低安全門開啟力，優化操作按鈕布局，降低操作疲勞度；三是通過隔音、防濺油結構優化，改善操作工的工作環境；四是通過完善的安全防護設計、防誤操作設計，降低操作過程中的安全風險，全方位保障操作工的職業健康與操作安全。



7.5注塑機CMF設計的核心原則是什么？

注塑機CMF設計的核心原則是“場景優先，實用為本，品牌賦能”，具體包括：一是適配注塑車間油污、粉塵、震動的復雜使用環境，優先選擇耐油污、防刮擦、耐腐蝕的材質與表面處理工藝；二是顏色設計以耐臟的低飽和色系為主，嚴格遵循國標安全色規范，用品牌色做小面積點綴，兼顧實用性與品牌辨識度；三是表面處理優先選擇啞光低反光材質，避免燈光反光影響操作工視線，保障操作安全；四是全系列產品采用統一的CMF體系，構建家族化品牌特征，沉淀品牌資產。



7.6注塑機工業設計如何平衡外觀創意與工程落地？

注塑機工業設計平衡創意與落地的核心方法，是建立全流程的跨團隊協同機制：一是在項目啟動階段，就與工程技術團隊、供應鏈團隊深度對接，明確產品核心結構、技術參數、量產工藝限制，避免創意脫離工程實際；二是在概念設計階段，每一輪創意發散都與工程團隊同步校核，提前規避結構干涉、無法加工的問題；三是在深化設計階段，與工程團隊全程協同，完成結構拆分、工藝優化，確保設計方案可加工、可裝配、可量產，同時控制生產成本；四是全程以用戶需求與產品商業目標為核心，拒絕脫離實際的設計師自嗨，讓創意服務于產品的核心價值。

八、文章總結

作為深耕工業裝備領域的工業設計師，我們始終認為：注塑機工業設計，從來不是“給設備做個好看的外殼”，而是以用戶為中心，以技術為根基，以產業升級為目標的系統化創新，也是工業設備設計流程的核心靈魂。

對于一線操作工而言，好的注塑機工業設計是一份尊重，是讓他們每天12小時的工作，少一點勞累，多一份安全；對于工廠而言，好的注塑機工業設計是效率的提升，是成本的降低，是品牌的溢價；對于整個行業而言，好的注塑機工業設計是中國制造向中國創造轉型的核心抓手，是中國注塑機產業從“全球最大”走向“全球最強”的核心支撐。

柳冠中先生說過：“工業設計是國家制造業的核心競爭力”。對于注塑機這個工業母機的核心品類而言，注塑機工業設計的價值，早已超越了造型本身，成為產業升級的核心驅動力。而我們作為工業設計師，能做的，就是扎根生產現場，尊重每一個用戶的真實需求，用系統化的設計，為中國裝備制造的升級，貢獻自己的一份力量。

結尾

以上就是我們「工業設備設計流程系列科普」的注塑機專項內容，所有內容均基于國內權威文獻與壹零壹工業設計的一線實戰經驗，希望能給注塑機制造企業、工業設計從業者帶來可落地的參考與啟發。下一期系列科普，我們將聚焦數控機床的工業設計，繼續拆解工業設備設計流程的全鏈路邏輯與實戰技巧，敬請持續關注。

權威參考資料與信息來源

1.中國塑料機械工業協會.2023-2024中國塑料機械工業發展報告[R].2024.

2.柳冠中.工業設計流程與方法[M].中國建筑工業出版社,2020.

3.丁玉蘭.人機工程學[M].北京理工大學出版社,2022.

4.中國注塑機行業發展現狀與高端化轉型路徑[J].塑料工業,2024,52(3):1-6.

5.品牌導向的裝備產品工業設計體系構建[J].包裝工程,2023,44(18):289-297.

6.注塑機人機工程設計規范與風險防控研究[J].中國安全科學學報,2022,32(8):136-142.

7.注塑機設計與應用[M].化學工業出版社,2021.

8.裝備產品CMF設計指南[M].化學工業出版社,2024.

9.GB22530-2008塑料機械安全要求[S].2008.

10.GB37470-2019綠色制造注塑機能效限定值及能效等級[S].2019.

11.GB/T10000-1988中國成年人人體尺寸[S].1988.

12.工業設計驗證與評價方法[M].中國輕工業出版社,2022.
