一、手持XRF光譜分析儀設計背景：國產檢測裝備的突圍與設計破局

在高端科學儀器國產化的浪潮中，手持X射線熒光（XRF）光譜分析儀作為工業現場元素檢測的核心裝備，正從“進口壟斷”加速走向“國產突圍”。據中國儀器儀表行業協會2024年發布的《高端科學儀器國產化發展白皮書》顯示，截至2024年底，國內具備完整便攜式XRF整機設計與生產能力的企業已超35家，較2020年增長近120%，但多數手持XRF光譜分析儀產品仍深陷“重技術輕設計”的行業怪圈，存在人機適配不足、環境適應性弱、工業美學與專業性能脫節等核心痛點。

壹零壹工業設計團隊深耕工業檢測裝備設計領域多年，始終秉持“專業性能為核，人本設計為魂”的創作理念，深度調研冶金、礦山、環境監測、廢舊金屬回收等手持XRF光譜分析儀全場景檢測需求，聯合國內核心元器件廠商，打造了這款兼具實驗室級檢測精度、工業級耐用性與極致人機體驗的手持XRF光譜分析儀，既打破了進口品牌在高端檢測領域的設計壁壘，也為國產高端檢測裝備的設計升級提供了全新范本。

二、手持XRF光譜分析儀用戶核心痛點解決：讓工業檢測從“能用”到“好用”

我們的手持XRF光譜分析儀設計始終圍繞一線操作人員與企業用戶的真實需求展開，針對行業長期存在的五大核心痛點，給出了系統性的設計解決方案：

1.破解效率痛點，實現手持XRF光譜分析儀“秒級檢測，實時質控”

針對傳統實驗室檢測周期長、現場手持光譜儀出結果慢的問題，我們通過模塊化集成設計，為國產高分辨率SDD硅漂移探測器打造了專屬的結構與散熱方案，實現了快速完成合金牌號鑒別、完成輕元素分析的檢測效率，較傳統手持XRF光譜分析儀設備效率提升翻倍，真正實現了“對準即測，現場出結果”，徹底解決了生產過程中實時質控的核心需求，大幅降低不合格品流入市場的風險。

2.破解疲勞痛點，實現手持光譜儀“全天作業，無負擔操作”

基于維普期刊《基于人機工程學的手持設備造型設計研究》中的核心理論，我們對亞洲人手型、握持習慣、作業姿態進行了全維度數據采集，優化了手持XRF光譜分析儀的重心分布、手柄形態與操作布局，讓操作人員連續作業4小時無明顯疲勞感，徹底解決了傳統手持XRF光譜分析儀設備“越用越累”的行業頑疾。

3.破解環境痛點，實現手持XRF光譜分析儀“全場景適配，惡劣環境穩定運行”

針對礦山、野外、冶煉廠等惡劣環境，我們將散熱設計與防護設計一體化融合，實現了IP65級防塵防水、-20℃至50℃寬溫域工作，通過了1.2米墜落測試，即使在高溫、高濕、多粉塵的極端環境中，也能保證手持XRF光譜分析儀檢測精度的穩定，設備核心元器件使用壽命較傳統手持光譜儀設備提升40%。

4.破解安全痛點，實現手持XRF光譜分析儀“合規防護，安心操作”

我們采用全屏蔽輻射防護結構設計，將手持XRF光譜分析儀輻射劑量率控制在2.5µSv/h國標限值以內，配備雙高亮度輻射警告LED燈與聯鎖保護裝置，只有當檢測窗口緊貼樣品時才會觸發射線發射，從結構上杜絕誤操作帶來的輻射風險，完全符合國家輻射安全規范。

5.破解數據痛點，實現手持光譜儀“全流程追溯，智能管理”

針對企業質量追溯的合規需求，我們在手持XRF光譜分析儀設計中預留了完整的智能數據模塊接口，設備可存儲10000組以上檢測數據，支持WiFi、藍牙、4G實時云端傳輸，可自定義生成檢測報告，一鍵導出Excel格式，實現了從現場檢測到數據歸檔的全流程數字化管理，滿足企業ISO質量體系管控要求。

三、手持XRF光譜分析儀核心功能介紹：實驗室級精度，隨身可攜的檢測能力

這款手持XRF光譜分析儀，在極致緊湊的機身內，集成了當前國產高端XRF設備的核心技術，實現了“實驗室級精度，隨身可攜”的設計目標，核心功能覆蓋手持光譜儀全場景檢測需求：

1.旗艦級檢測性能

搭載國產自主可控的高分辨率硅漂移探測器（SDD），能量分辨率可達140eV，可穩定檢測從鎂（Mg）到鈾（U）的83種元素，檢測限低至1ppm，完全滿足《土壤環境質量標準》（GB15618-2018）、合金材料新國標等多項國家規范的檢測要求，無論是痕量元素分析還是合金牌號鑒別，這款手持XRF光譜分析儀都能給出精準可靠的檢測結果。

2.智能化檢測系統

內置AI智能光譜分析算法，支持準直器與濾光片自動智能切換，無需人工手動調整，手持XRF光譜分析儀可自動識別樣品類型并匹配最優檢測參數；設備支持一鍵自動校準，無需專業人員每月維護，非技術人員經過簡單培訓即可熟練操作，大幅降低了手持光譜儀的使用門檻。

3.工業級防護與環境適應性

機身采用高強度工程塑料與航空級鋁合金復合結構，具備優異的抗沖擊、抗腐蝕能力；IP65級防塵防水設計，可抵御粉塵侵入與各個方向的低壓水流噴射；寬溫域溫控系統，確保手持XRF光譜分析儀在-20℃的低溫礦山與50℃的高溫冶煉車間，都能保持檢測精度的穩定，適配全場景工業檢測需求。

4.全方位安全防護體系

采用全封閉鉛屏蔽結構，從源頭控制輻射泄露，輻射劑量遠低于國家安全標準；手持XRF光譜分析儀配備獨立的輻射警告指示燈、扳機鎖與窗口聯鎖裝置，三重防護杜絕誤操作；機身內置輻射劑量實時監測模塊，可在屏幕上實時顯示累計輻射劑量，讓操作人員全程安心作業。

5.智能數據管理與互聯能力

內置大容量存儲空間，可存儲超過10000組帶樣品照片、GPS定位信息的完整檢測數據；支持WiFi、藍牙、4G無線連接，可實時將手持XRF光譜分析儀的檢測數據同步至云端管理平臺；支持自定義檢測報告模板，一鍵生成并分享標準化檢測報告，完美適配企業數字化質量管控體系。

6.長效續航能力

采用大容量工業級鋰電池，優化了整機功耗管理方案，單次充電可支持手持XRF光譜分析儀8小時連續檢測作業，完全滿足野外全天勘探、產線全天質控的使用需求；電池采用快拆式設計，可在現場快速更換電池，無需中斷手持光譜儀的檢測流程。

四、手持XRF光譜分析儀核心設計思路一：性能優先的結構邏輯重構

在這款手持XRF光譜分析儀的設計中，我們始終堅持“設計不是表面裝飾，而是核心性能的放大器”的底層邏輯，從結構設計源頭，解決核心性能與便攜性、散熱與防護、體積與穩定性之間的行業固有矛盾。

1.模塊化集成設計，實現手持XRF光譜分析儀輕量化與高性能的平衡

我們打破了傳統手持光譜儀設備“硬件堆疊”的結構模式，將光學檢測系統、高壓電源模塊、嵌入式控制系統、散熱系統四大核心模塊進行了高度集成化重構，通過三維布局優化，在保證核心元器件安裝空間與電磁屏蔽需求的前提下，將手持XRF光譜分析儀整機體積較傳統設備縮小20%，整機重量控制在1.5kg左右，同時為核心元器件預留了充足的散熱與防護空間，實現了“體積更小、性能更強、重量更輕”的手持光譜儀設計目標。

2.重心平衡設計，從源頭解決手持XRF光譜分析儀握持疲勞問題

手持設備的核心設計痛點，在于重心分布對人機體驗的影響。我們通過多輪仿真測試，將手持XRF光譜分析儀核心檢測模塊、電池模塊的重心與手柄握持中心完全對齊，將整機重心偏移量控制在3cm以內，徹底避免了傳統手持光譜儀設備重心前傾帶來的手腕扭矩，操作人員握持時無需額外發力對抗設備自重，從根本上降低了長時間作業的疲勞感，完全符合“彎工具不彎手腕”的人機工程學核心原則。

3.散熱與防護一體化設計，破解手持XRF光譜分析儀行業固有矛盾

傳統手持XRF光譜分析儀設備普遍存在“散熱好則防護差，防護強則散熱弱”的矛盾。我們創新采用“格柵式散熱+全封閉內腔”的一體化設計，機身側面的格柵散熱區與內部散熱風道精準對接，實現核心發熱元器件的高效對流散熱；同時散熱風道采用迷宮式防水防塵結構，既保證了空氣流通，又能完全阻擋粉塵與水汽進入設備內腔，實現了散熱效率與防護性能的雙重提升，解決了惡劣環境下手持光譜儀設備過熱導致的檢測精度漂移問題。

4.窄型槍頭結構設計，消除手持XRF光譜分析儀復雜工況檢測盲區

針對焊縫、管道內壁、狹縫等傳統手持光譜儀設備無法深入的檢測場景，我們優化了槍頭的尺寸與形態，采用窄型銳角槍頭設計，將檢測窗口前置，大幅縮小了槍頭的橫向尺寸，可深入傳統設備無法到達的狹窄空間進行檢測，徹底消除了復雜工況下的檢測盲區，讓這款手持XRF光譜分析儀適配更多非標檢測場景。

五、手持XRF光譜分析儀核心設計思路二：以人為本的全流程操作體驗打磨

工業檢測設備的最終使用者，是一線的操作人員。我們的手持XRF光譜分析儀設計始終圍繞“人”展開，基于《單手握持便攜式熱像儀的人體工學設計》《基于人機工程學的手持海洋水質分析儀設計》等國內核心期刊的研究成果，對設備的全流程操作體驗進行了全維度打磨。

1.適配亞洲人手型的手柄形態設計

我們采集了亞洲成年人的手型數據，針對5%-95%百分位的人群手型，設計了復合曲面手柄，手柄握持直徑控制在38mm，完美適配力量型握持的人機需求；手柄握持區采用防滑橡膠材質，防滑系數≥0.6，同時將握持壓力均勻分散到手掌的大小魚際位置，避開正中神經等敏感區域，即使連續握持數小時，也不會出現手掌麻木的情況，同時適配勞保手套的佩戴使用，完全貼合手持XRF光譜分析儀工業現場的操作習慣。

2.極簡操作邏輯，降低手持XRF光譜分析儀使用門檻

我們深入調研了一線操作人員的操作習慣，將高頻操作功能與低頻設置功能進行分層設計，手持XRF光譜分析儀機身僅保留核心檢測扳機與1個功能按鍵，全部高頻操作都位于拇指的自然活動范圍內，操作人員無需調整握持姿勢，即可完成全部檢測流程；同時優化了屏幕顯示與交互邏輯，界面簡潔清晰，檢測結果一目了然，非專業人員經過10分鐘培訓即可熟練操作，徹底解決了傳統手持光譜儀設備按鍵繁多、操作復雜的痛點。

3.全場景視覺反饋設計，適配手持XRF光譜分析儀復雜使用環境

針對工廠車間昏暗、礦山井下光線不足、野外強光等復雜視覺環境，我們設計了多維度的狀態反饋系統：手持XRF光譜分析儀機身配備高亮度三色狀態指示燈，不同顏色對應設備不同工作狀態，即使在嘈雜昏暗的環境中，也能快速識別設備狀態；屏幕采用高亮度工業級顯示屏，強光下清晰可見，暗光下不刺眼，同時支持手套觸控操作，適配手持光譜儀全場景視覺環境與操作需求。

4.容錯與防誤操作設計，提升手持XRF光譜分析儀使用安全性

針對工業現場操作人員注意力分散、作業環境復雜的特點，我們在手持XRF光譜分析儀設計中加入了多重容錯機制：扳機配備兩級觸發結構，只有先按下預觸發鍵，才能啟動射線發射，避免誤碰觸發；設備配備跌落檢測與窗口聯鎖裝置，當檢測到設備跌落、檢測窗口無樣品遮擋時，會立即關閉射線發射，從結構與系統兩個層面，杜絕誤操作帶來的安全風險。

六、手持XRF光譜分析儀設計風格：工業硬核美學，適配專業場景的設計語言

在這款手持XRF光譜分析儀的設計風格上，我們摒棄了當下工業設計中過度裝飾、為造型而造型的誤區，堅持“功能決定形態，場景定義風格”的設計理念，打造了兼具專業辨識度、結構可靠性與工業美學的設計語言，完美適配手持光譜儀工業檢測的全場景需求。

1.功能主義的造型語言，打造手持XRF光譜分析儀專業可靠的產品氣質

整體采用工業手持工具經典的“槍式”造型，線條硬朗利落，無任何多余裝飾，每一處曲面、每一個切面都服務于手持XRF光譜分析儀的功能需求。機身主體采用大面的幾何切面設計，既提升了機身的結構強度，又形成了極具辨識度的工業硬核美學，區別于傳統手持光譜儀設備的臃腫造型，傳遞出精準、可靠、專業的產品氣質；機身的每一處倒角、每一條分模線，都經過反復打磨，既保證了模具的可實現性，又在工業場景中實現了“粗中有細”的精致質感。

2.材質的功能與美學統一，實現手持XRF光譜分析儀視覺與觸覺的雙重適配

我們采用“功能分區決定材質選擇”的設計原則，不同功能區域采用不同的材質，既實現了功能需求，又形成了豐富的視覺層次：手持XRF光譜分析儀機身主體采用高強度玻纖增強工程塑料，兼顧輕量化與抗沖擊性，啞光表面處理不易留下指紋與劃痕，適配惡劣工業環境；槍頭檢測端采用航空級鋁合金材質，耐磨抗腐蝕，同時實現優異的電磁屏蔽性能，金屬表面采用噴砂氧化處理，質感與耐用性兼具；手柄握持區采用軟質防滑橡膠，細膩的觸感既提升了握持的舒適度，又保證了戴手套操作的防滑性能。

3.細節設計服務于場景，強化手持XRF光譜分析儀專業產品的完整度

我們始終認為，工業設計的高級感藏在細節里。手持XRF光譜分析儀機身的螺絲孔位全部采用隱藏式設計，保證了外觀的整體性，同時避免粉塵與水汽從螺絲孔侵入機身；機身側面的散熱格柵采用對稱式設計，既保證了散熱風道的效率，又成為機身核心的視覺識別元素；槍頭金屬面板采用精準的倒角設計，既避免了尖銳邊角對操作人員與樣品的劃傷，又提升了產品的精致度；電池倉采用快拆式卡扣設計，無需工具即可快速更換電池，適配手持光譜儀現場作業的便捷需求。

七、手持XRF光譜分析儀色彩設計：場景化色彩體系，實現功能與情感的雙重表達

在工業設備的設計中，色彩從來不是“錦上添花”的裝飾，而是兼具場景識別、功能引導、情感傳遞的核心設計元素。我們針對手持XRF光譜分析儀的多場景應用需求，打造了雙配色體系，打破了傳統工業設備“非黑即灰”的單調配色邏輯。

1.手持XRF光譜分析儀核心色彩設計邏輯

我們的色彩設計遵循三大核心原則：高識別性，適配手持XRF光譜分析儀復雜工業環境的視覺識別需求；功能引導性，通過色彩區分不同功能區域，降低操作學習成本；場景適配性，不同配色適配不同的應用行業與場景，滿足不同用戶的需求。同時所有配色均采用工業級耐候色粉，抗紫外線、抗腐蝕，長期在戶外使用也不會出現褪色、發黃的問題。

2.工業紅配色方案：手持XRF光譜分析儀重工業場景的專業之選

主色調采用高飽和度的正紅色，搭配啞黑色與金屬銀作為輔助色，形成了強烈的視覺對比。紅色是工業安全領域的核心警示色，具備極高的視覺識別性，在工廠車間、冶煉廠、廢舊金屬回收場等復雜環境中，手持XRF光譜分析儀能快速被識別，避免遺失或誤碰；同時紅色象征著國產裝備的突破與活力，傳遞出專業、可靠、高效的產品氣質，完美適配冶金、機械制造、金屬回收等重工業場景，也是我們?yōu)檫@款手持XRF光譜分析儀打造的核心標準版配色。

3.工程黃配色方案：手持XRF光譜分析儀戶外勘探的安全之選

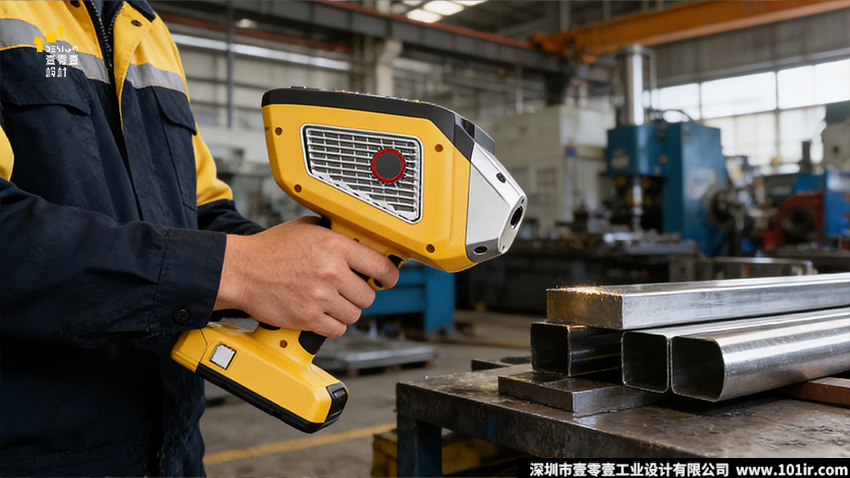

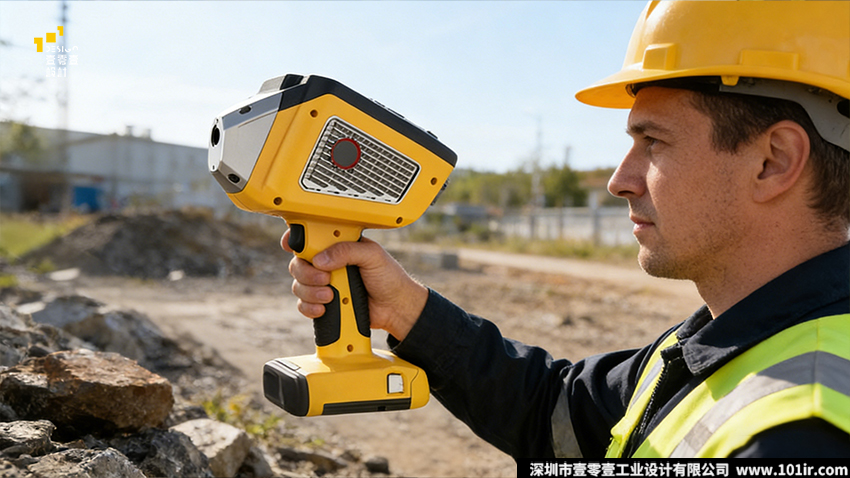

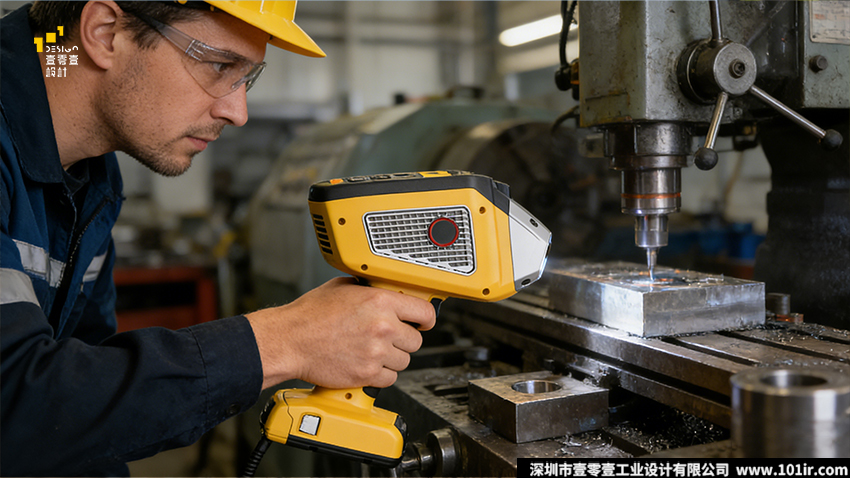

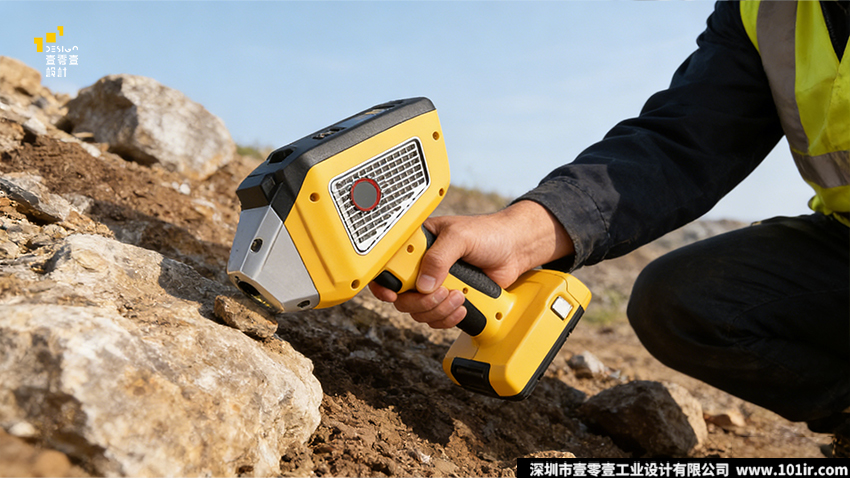

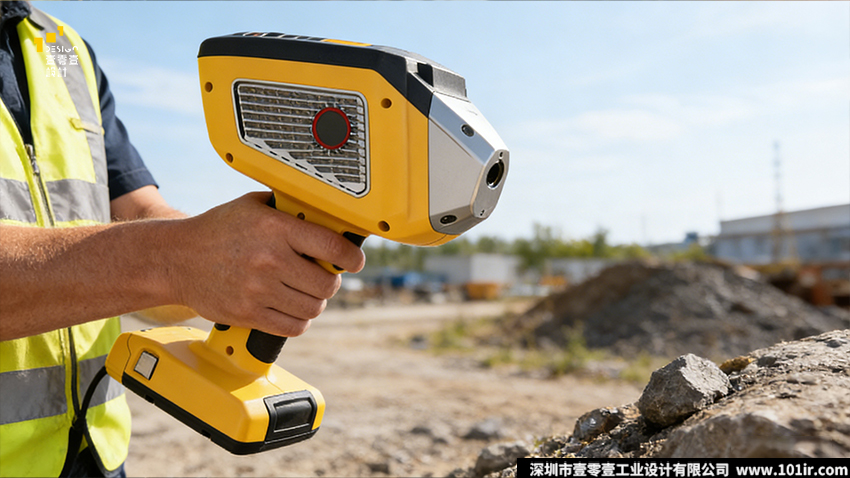

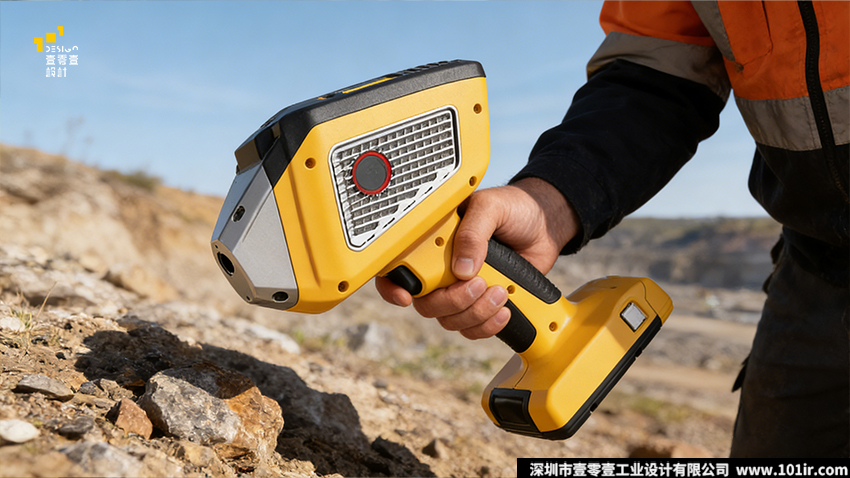

主色調采用工業級警示黃，搭配啞黑色與金屬銀作為輔助色，是工程安全、礦業勘探領域的標準識別色。黃色在野外、礦山、地質勘探等戶外場景中，具備極強的環境辨識度，即使在昏暗的礦洞、雜草叢生的野外、塵土飛揚的勘探現場，也能快速定位手持XRF光譜分析儀的位置，避免設備遺失；同時黃色的高亮度視覺感受，能有效緩解野外長時間作業的視覺疲勞，適配地質勘探、環境監測、礦山開采等戶外作業場景，是專為野外勘探用戶打造的手持光譜儀專屬配色。

4.色彩的功能引導設計

我們通過色彩分區，實現了清晰的功能視覺引導：握持區采用啞黑色，既耐臟防滑，又能讓操作人員快速識別手持XRF光譜分析儀的握持位置；操作區采用主色調紅/黃色，強化操作區域的視覺焦點；功能區與檢測端采用金屬銀色，清晰區分核心檢測區域；輻射警告標識采用紅底黃字的國標警示色，強化安全警示效果。用戶無需查看說明書，即可通過色彩快速識別手持光譜儀的功能分區，大幅降低了學習成本，提升了操作效率。

八、手持XRF光譜分析儀設計總結：以設計賦能國產高端裝備的升級之路

這款手持XRF光譜分析儀的設計全案，是壹零壹工業設計團隊對“工業設計不是表面裝飾，而是全鏈路的價值創造”這一理念的深度實踐。我們從手持光譜儀行業痛點與用戶需求出發，打破了國產工業檢測裝備“重技術、輕設計”的固有認知，將人機工程學、工業美學、場景化設計與國產自主可控的核心檢測技術深度融合，既解決了行業長期存在的操作疲勞、環境適應性弱、人機適配不足等核心痛點，又打造了兼具專業性能與極致體驗的手持XRF光譜分析儀產品，為國產高端科學儀器的設計升級提供了可復制的范本。

在高端科學儀器國產化的關鍵階段，我們深刻地認識到，國產手持XRF光譜分析儀的突圍，從來不是單一技術的突破，而是技術、設計、體驗、服務的全維度升級。工業設計的價值，從來不是給技術產品“穿上好看的外衣”，而是從用戶需求出發，重構手持光譜儀產品的結構邏輯、操作邏輯與體驗邏輯，讓技術真正落地到場景，服務于人。

未來，壹零壹工業設計將始終堅守“以設計賦能中國制造”的初心，持續深耕工業裝備設計領域，以用戶為中心，以技術為根基，以設計為橋梁，打造更多兼具專業性能、極致體驗與中國設計美學的手持XRF光譜分析儀等工業產品，助力中國制造向中國創造的跨越，讓國產工業裝備在全球市場中，既有硬核的技術實力，也有打動人心的設計力量。

九、手持XRF光譜分析儀設計常見問題解答

1.問：手持XRF光譜分析儀設計的核心難點是什么？

答：手持XRF光譜分析儀設計的核心難點主要集中在三大維度：一是性能與體積的平衡，需要在極致緊湊的機身內集成高精度光學檢測系統、高壓模塊、散熱系統與防護結構，同時保證檢測精度不受結構設計影響；二是人機體驗與工業場景的適配，需要兼顧不同手型用戶的握持需求，同時適配戴勞保手套、昏暗/強光環境、長時間連續作業等工業現場的特殊需求；三是安全與便捷的平衡，作為X射線設備，需要在保證輻射安全防護達標的前提下，不增加設備重量與操作復雜度，這也是手持XRF光譜分析儀設計的核心挑戰。



2.問：手持光譜分析儀工業設計如何優化人機體驗？

答：手持光譜分析儀的人機體驗優化主要圍繞四大核心方向：一是重心平衡設計，將設備重心與握持中心對齊，避免長時間握持的手腕疲勞；二是手柄形態優化，基于亞洲人手型數據設計復合曲面手柄，適配不同手型的力量型握持，同時采用防滑材質適配勞保手套操作；三是極簡操作邏輯，將高頻操作集中在拇指自然活動范圍內，減少握持姿勢的調整；四是全場景反饋設計，通過燈光、屏幕、震動等多維度反饋，適配復雜工業環境的操作需求，最終實現手持XRF光譜分析儀“低疲勞、易操作、零誤觸”的人機體驗。



3.問：國產手持XRF光譜分析儀和進口設備的設計差異有哪些？

答：國產手持XRF光譜分析儀與進口設備的設計差異主要體現在三個方面：一是場景適配差異，國產設備設計更貼合國內冶金、礦山、廢舊金屬回收等行業的特殊工況，對高溫、高濕、多粉塵環境的適配性更強，而進口設備多基于歐美使用場景設計，對國內復雜工況的適配性不足；二是人機適配差異，國產手持XRF光譜分析儀設計基于亞洲人手型與操作習慣優化，握持手感更適配國內用戶，而進口設備手柄尺寸多基于歐美人群手型設計，亞洲用戶握持易出現疲勞；三是本土化功能設計，國產設備更貼合國內企業的數字化管理需求，內置本土化的云端數據系統、報告模板，操作界面更符合國內用戶的使用習慣，學習門檻更低。



4.問：手持XRF光譜分析儀的防護設計需要滿足哪些標準？

答：手持XRF光譜分析儀的防護設計需要滿足三大類核心標準：一是防塵防水標準，工業現場使用的手持光譜儀需至少滿足IP65級防塵防水標準，對應《外殼防護等級(IP代碼)》GB/T4208-2017，可完全阻擋粉塵侵入，抵御低壓水流噴射；二是機械防護標準，需通過1.2米無包裝墜落測試，機身結構具備抗沖擊、抗振動能力，符合《工業過程測量和控制設備的可靠性試驗》GB/T28269-2012相關要求；三是輻射安全標準，輻射防護設計需符合《電離輻射防護與輻射源安全基本標準》GB18871-2002，設備表面輻射劑量率需控制在2.5µSv/h限值以內，同時配備聯鎖保護、輻射警告等安全裝置。



5.問：手持光譜儀設計如何平衡設備體積與檢測性能？

答：手持光譜儀設計平衡體積與檢測性能的核心是模塊化集成設計與三維空間優化：一是采用高度集成的核心元器件，減少冗余結構，將光學檢測系統、高壓模塊、控制系統進行三維堆疊布局，最大化利用機身內部空間；二是將散熱、防護、電磁屏蔽結構一體化設計，避免單一功能的獨立結構占用額外空間，比如將機身外殼同時作為散熱結構與防護結構；三是通過仿真測試優化核心元器件的布局，在保證檢測光路、電磁屏蔽效果的前提下，壓縮非必要空間，最終實現手持XRF光譜分析儀體積縮小的同時，不損失檢測精度與設備穩定性。



6.問：手持XRF光譜分析儀的輻射安全設計有哪些核心要求？

答：手持XRF光譜分析儀的輻射安全設計核心要求主要包括四點：一是全封閉屏蔽結構，采用鉛屏蔽等防護結構，對X射線發射源進行全封閉包裹，從源頭控制輻射泄露，保證設備表面輻射劑量率符合國標限值；二是聯鎖保護裝置，只有當檢測窗口緊貼被測樣品時，才能觸發射線發射，窗口無遮擋時自動關閉射線，杜絕誤操作的輻射風險；三是多重警告提示，配備高亮度輻射警告指示燈、屏幕輻射狀態提示、輻射劑量實時監測功能，讓操作人員實時掌握設備輻射狀態；四是安全鎖設計，配備設備鎖與扳機鎖，非授權人員無法啟動設備，避免無關人員誤操作。



7.問：工業設計能為國產手持XRF光譜分析儀帶來哪些核心價值？

答：工業設計為國產手持XRF光譜分析儀帶來的核心價值主要體現在三個維度：一是產品競爭力提升，通過人機體驗優化、場景化設計，解決傳統設備的核心痛點，打造差異化產品優勢，打破進口品牌的市場壟斷；二是用戶體驗升級，以人為本的設計大幅降低設備的使用門檻與操作疲勞度，讓一線操作人員更愿意使用國產設備，提升國產手持XRF光譜分析儀的市場接受度；三是品牌價值塑造，兼具專業性能與工業美學的設計，能打造專屬的品牌識別度，擺脫國產設備“低端模仿”的標簽，樹立國產高端科學儀器的品牌形象。



8.問：手持XRF光譜分析儀設計需要遵循哪些國家規范？

答：手持XRF光譜分析儀設計需要遵循的核心國家規范包括：《電離輻射防護與輻射源安全基本標準》GB18871-2002、《外殼防護等級(IP代碼)》GB/T4208-2017、《手持式、便攜式X射線熒光光譜儀通用技術條件》GB/T36244-2018、《工業過程測量和控制設備的可靠性試驗》GB/T28269-2012，同時針對不同應用場景，還需符合《土壤環境質量標準》GB15618-2018、《鋼鐵及合金化學成分測定火花源原子發射光譜法》GB/T4336-2016等檢測方法相關的國家標準。



9.問：手持光譜分析儀的色彩設計需要考慮哪些核心因素？

答：手持光譜分析儀的色彩設計需要考慮四大核心因素：一是場景識別性，根據設備的主要應用場景選擇適配的主色調，比如重工業場景選用工業紅，戶外勘探場景選用工程黃，保證設備在復雜環境中的視覺辨識度；二是功能引導性，通過色彩區分握持區、操作區、檢測區、警告區，降低用戶的學習成本；三是工業環境適配性，選用耐臟、耐候、抗紫外線的工業級色粉，避免設備在戶外長期使用出現褪色、發黃；四是品牌識別性，色彩體系需貼合品牌視覺形象，打造專屬的產品識別度，形成手持XRF光譜分析儀的品牌視覺資產。



10.問：手持XRF光譜分析儀的散熱設計與防護設計如何兼顧？

答：手持XRF光譜分析儀兼顧散熱與防護的核心是一體化結構設計，核心方案包括：一是采用“迷宮式散熱風道”設計，散熱進風口與出風口采用錯位彎折的迷宮結構，既能保證空氣流通實現對流散熱，又能阻擋粉塵與水汽進入設備內腔，實現散熱與防護的兼顧；二是采用“機身外殼+導熱結構”的被動散熱方案，將核心發熱元器件通過導熱硅膠片與機身高強度金屬外殼連接，將熱量通過外殼散發，無需開設散熱孔，完全不影響設備的防護等級；三是通過功耗優化，降低核心元器件的發熱量，從源頭減少散熱壓力，同時優化內部元器件布局，將發熱元器件與熱敏元器件分區布置，避免熱量堆積，最終實現手持XRF光譜分析儀散熱性能與防護性能的雙重達標。
