一、超聲波清洗機設計背景：洞察行業困局，錨定設計原點

隨著醫療精密化、工業精細化的快速發展，超聲波清洗機已成為醫院消毒供應中心、精密光學實驗室、半導體制造車間、科研檢測機構的核心剛需設備。但在深度的行業調研中我們發現，當前市面上的工業級超聲波清洗機產品普遍存在四大核心行業困局：

• 其一，功能與體驗嚴重失衡，多數超聲波清洗機只追求清洗功率、容量等參數指標，完全忽略一線操作人員的人機工程需求，操作門檻高、長期使用疲勞感極強;
• 其二，外觀同質化嚴重，大多采用全不銹鋼方盒造型，冰冷笨重，與高標準潔凈場景的適配度極低，更無品牌識別度可言;
• 其三，操作與運維效率低下，傳統超聲波清洗機維護、加藥、排液需要拆機或繞至設備后方操作，流程繁瑣，運維成本居高不下;
• 其四，安全與合規設計缺失，多數產品無法滿足醫療場景的院感防控、數據溯源要求，電路水路隔離不足，存在諸多安全隱患。

基于此，我們壹零壹工業設計團隊確立了本次超聲波清洗機設計的核心目標：打破行業“重性能、輕體驗”的固有邏輯，打造一款適配高端潔凈場景、兼顧專業性能與極致人機體驗、兼具美學質感與品牌辨識度的工業級超聲波清洗機，讓工業設計真正成為解決用戶痛點、創造產品價值的核心工具。

二、超聲波清洗機設計核心破局：直擊用戶痛點，重構全流程使用體驗

我們始終認為，超聲波清洗機設計的核心是解決問題。在這款產品中，我們針對行業四大核心痛點，給出了全維度的設計解決方案，徹底重構了超聲波清洗機的使用體驗。

1.破解超聲波清洗機人機交互痛點：告別彎腰操作，解放雙手高效作業

傳統超聲波清洗機操作面板位置不合理，操作人員需頻繁彎腰低頭作業，頸腰椎負擔極大;且雙手持握精密器械時無法操作，不僅效率低下，還易造成醫療場景的交叉污染。

我們的解決方案：將高清觸控屏設置在人體站立時的黃金視距與操作高度，搭配15°黃金傾角設計，無需彎腰低頭即可完成全流程操作;同時創新設計嵌入式腳踏開關，雙手持有精密器械、光學鏡片時，可通過腳踏完成啟停、暫停操作，徹底解放雙手，既提升了操作效率，又完美規避了反復觸碰面板帶來的交叉污染風險。

2.破解超聲波清洗機場景適配痛點：一機適配多場景，移動固定皆從容

傳統工業級超聲波清洗機普遍笨重無移動設計，位置調整極為困難;機身多尖銳邊角，易磕碰受傷，且存在大量衛生死角，無法適配潔凈車間、醫院供應室的高標準消毒要求。

我們的解決方案：機身底部采用“萬向輪+可調節減震腳杯”雙模式設計，單人即可輕松推動設備完成位置調整，放下腳杯即可快速固定，減震防滑，適配不同地面環境;全機身采用大圓角過渡設計，無尖銳邊角、無外露螺絲、無衛生死角，表面易擦拭消毒，完美適配醫療、實驗室等高標準潔凈場景。

3.破解超聲波清洗機安全合規痛點：全維度防護，滿足高端場景溯源要求

傳統超聲波清洗機水路與電路隔離不足，存在漏水、漏電的安全隱患;無數據記錄與輸出功能，無法滿足醫療、實驗室的合規溯源要求;異常狀態無清晰提醒，安全風險極高。

我們的解決方案：采用全封閉隔離式水路電路設計，搭配缺水、超溫、過載、漏電四重安全保護，雙路急停按鈕(面板+腳踏)，頂部雙紅色警示燈，運行、待機、異常狀態清晰可辨，全機達到IPX4級防水標準，完美適配潮濕的清洗環境;同時機身內置熱敏打印模塊與大容量數據存儲系統，可實時記錄、輸出清洗全參數，完全滿足醫療、實驗室等場景的合規溯源需求。

4.破解超聲波清洗機運維管理痛點：模塊化設計，讓維護保養零門檻

傳統超聲波清洗機內部結構復雜，加藥、換件、維護需要拆機操作，難度大、耗時長，運維成本居高不下。

我們的解決方案：機身正面設置獨立模塊化Potion藥劑倉，加藥、更換耗材無需拆機，正面即可完成全流程操作;水路系統采用前置式接口設計，排液、清潔均可正面操作，無需挪動設備，大幅降低運維難度與時間成本。

三、超聲波清洗機產品內核：硬核功能設計，打造專業級清洗解決方案

好的超聲波清洗機設計，永遠需要硬核的產品性能作為支撐。在這款工業級超聲波清洗機的設計中，我們既做體驗的加法，也做性能的升級，為用戶打造全場景、全流程的專業清洗解決方案。

1.專業級超聲波清洗系統

核心搭載高轉化率多頻超聲波換能器，支持多檔頻率可調，可根據清洗物件的材質、污漬類型，精準調節清洗功率與時間，既能高效剝離精密縫隙中的頑固污漬，又不會損傷醫療器械、光學鏡片、半導體元器件等精密件的表面;清洗槽采用醫用級316不銹鋼一體成型，耐腐蝕、易清潔，使用壽命更長。

2.智能可視化交互系統

配備高清工業觸控大屏，搭載可視化極簡操作界面，支持多組清洗程序預設，可自定義時間、溫度、功率參數，一鍵啟動，新手也能快速上手;同時搭配物理備份按鍵，應對極端場景下觸控失靈的問題，保證超聲波清洗機在復雜環境下也能穩定運行。

3.雙模式操控系統

創新采用“面板觸控+腳踏開關”雙操控模式，既可以通過面板完成精細化參數設置，也可以通過腳踏完成高頻次的啟停操作，適配不同操作場景，最大化提升作業效率。

4.全維度安全防護系統

構建四重安全防護體系：缺水自動停機保護、超溫自動斷電保護、過載智能限流保護、漏電全機斷電保護，搭配雙路急停控制與實時狀態警示燈，全方位規避使用風險，保障操作人員與超聲波清洗機設備的安全。

四、超聲波清洗機核心設計思路：從場景出發，逆向定義產品價值

4.1宏觀設計策略：以用戶場景為核心的超聲波清洗機逆向設計路徑

作為壹零壹工業設計的設計師，我們在超聲波清洗機設計項目啟動之初，沒有急于繪制外觀草圖，而是先花時間，深度調研，梳理出用戶真實痛點與需求。

基于這些一手調研數據，我們徹底推翻了行業內“先堆功能，再套外殼”的傳統設計邏輯，建立了“場景-人-功能-形態”的逆向設計路徑。我們先定義了超聲波清洗機的三大核心使用場景：醫療消毒、精密工業清洗、實驗室檢測，再明確了核心使用人群：醫護人員、實驗室研究員、精密制造工程師，然后基于他們的操作習慣、人體工學數據、場景合規要求，來規劃產品的功能布局、結構設計，最后才落地外觀形態。

比如，我們在調研中發現，用戶80%的操作、維護動作，都是在超聲波清洗機正面站立完成的，所以我們把所有的操作界面、維護接口、藥劑倉，全部設置在正面60-140cm的人體舒適操作區間，徹底告別了傳統設備需要側身、彎腰、繞到設備后方才能完成維護的痛點。這就是我們宏觀設計的核心：所有的超聲波清洗機設計，都必須服務于真實的場景和用戶，而不是設計師的自我表達。

4.2微觀細節打磨：超聲波清洗機的人機工程設計優化

如果說宏觀策略決定了超聲波清洗機的價值上限，那么微觀的人機細節，就決定了產品的體驗下限。在這款工業級超聲波清洗機的設計中，我們對每一個細節都進行了反復打磨、多次測試，只為讓用戶的每一次操作，都順滑自然。

• 比如操作面板的傾角與高度，我們邀請了操作人員，進行了人體工學測試，最終確定了15°的屏幕傾角、120cm的屏幕中心高度，剛好匹配成年人站立時的自然視線角度，無需低頭彎腰，連續操作也不會產生明顯的頸椎疲勞。
• 比如腳踏開關的設計，我們采用了內凹式倉體設計，既避免了日常走動的誤觸，又能讓操作人員快速找到腳踏位置;腳踏的踩踏行程、觸發力度，我們經過了測試，最終確定了15mm的行程、8N的觸發力度，踩踏反饋清晰，長時間使用不會造成腳部疲勞，同時腳踏表面做了防滑紋理，即使鞋底有水漬，也不會打滑。
• 再比如機身頂部的扶手設計，我們在機身兩側設置了內凹式隱藏扶手，配合底部的萬向輪，單人即可輕松推動、調整超聲波清洗機的位置，而傳統設備大多沒有專門的握持結構，移動時只能摳住機身邊緣，不僅費力，還容易磕碰受傷。還有全機身的圓角設計，我們把所有的邊角都做了R10的圓角過渡，既弱化了工業設備的冰冷感，又避免了操作人員磕碰受傷，同時消除了衛生死角，讓清潔消毒更徹底。

五、超聲波清洗機設計風格：極簡專業主義，重構工業設備的美學表達

在這款超聲波清洗機的設計風格上，我們摒棄了傳統工業設備粗獷、冰冷、笨重的設計語言，打造了“極簡專業主義”的設計風格，既保留了工業級超聲波清洗機應有的穩重、專業的氣質，又賦予了產品靈動、親和的人文溫度。

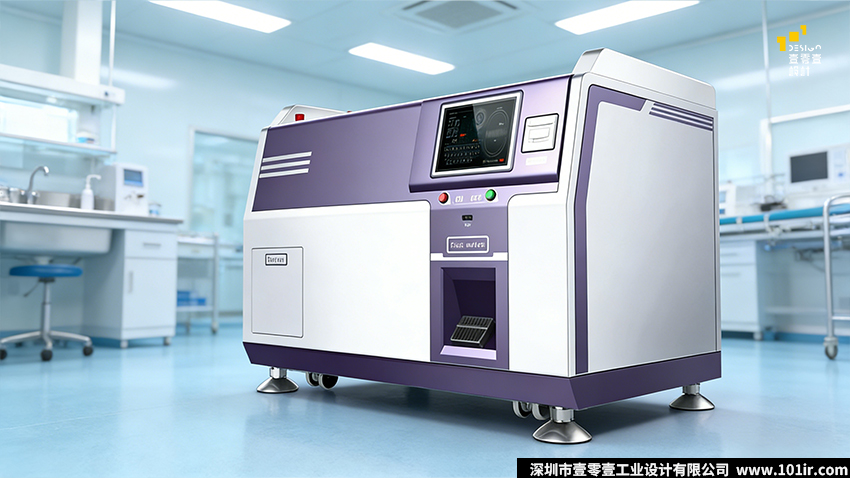

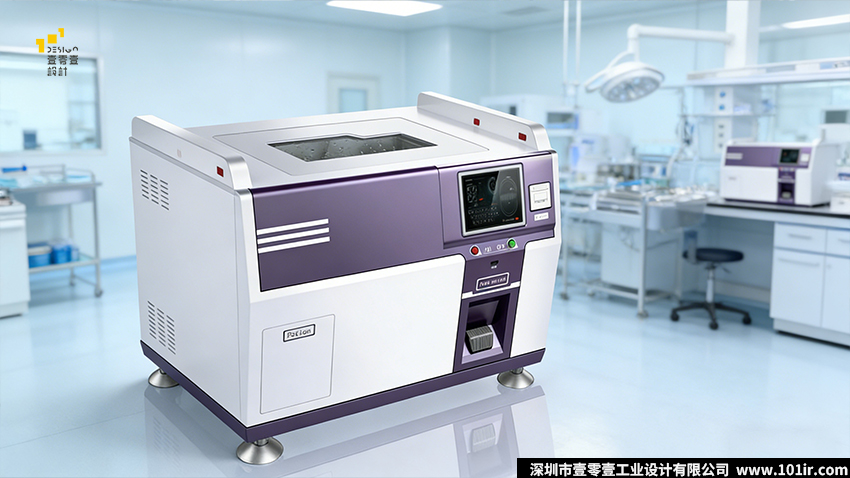

• 整體造型上，我們采用了方正穩重的主體輪廓，搭配流暢的線條過渡，打破了傳統方盒子造型的單調感。機身采用非對稱的上下分色結構，視覺上層次分明，同時形成了穩定的視覺重心，給人可靠、專業的心理感受。我們摒棄了所有冗余的裝飾元素，僅在紫色面板上搭配了三條平行的白色裝飾線條，既豐富了視覺層次，又傳遞出有序、精準的專業屬性，和超聲波清洗機的精密清洗定位完美契合。
• 在結構秩序上，我們用設計語言做了清晰的功能分區，上半部分為清洗工作區與核心操作區，下半部分為維護區與輔助操控區，視覺上一目了然，操作人員第一眼就能找到對應的功能區域，大幅降低了學習成本與操作失誤率。同時，所有的功能部件，比如打印口、USB接口、警示燈，都采用了嵌入式設計，和機身融為一體，沒有突兀的凸起，保證了整體造型的完整性與簡潔性。
• 在質感營造上，機身采用高精度鈑金工藝，表面做了啞光高分子噴涂處理，不易留下指紋、水漬，在潔凈車間的燈光下不會產生眩光，同時耐刮擦、耐腐蝕，能適應長期的消毒清潔與潮濕環境，長久使用也能保持質感如新。

六、超聲波清洗機色彩設計：以色彩為語，構建專業秩序與品牌識別

在超聲波清洗機的色彩設計上，我們打破了傳統工業設備非黑即灰的單調配色體系，采用了“丁香紫+醫用白”的雙主色設計，既貼合使用場景的屬性，又打造了獨一無二的品牌識別度。

• 醫用白作為機身的基底主色，占據了機身70%的視覺面積。白色是醫療、潔凈場景的通用色彩，天然傳遞出潔凈、無菌、專業、安全的視覺感受，能讓超聲波清洗機和醫院、實驗室的潔凈環境完美融合，不會產生視覺壓迫感，同時白色的大面應用，也讓機身更顯整潔、輕盈，弱化了工業設備的笨重感。
• 丁香紫作為視覺焦點色與功能分區色，應用在核心操作區與工作區。紫色自帶精密、科技、專業的屬性，區別于行業內泛濫的藍色、灰色，能讓這款工業級超聲波清洗機在同質化的設備中快速脫穎而出，形成強烈的品牌記憶點。同時，紫色區域剛好對應操作人員的自然視線焦點范圍，能快速引導用戶的視覺注意力，第一眼找到操作面板，提升操作效率。
• 在輔助色的應用上，我們嚴格遵循行業通用的安全規范，采用紅色作為停止、急停、異常警示的標識色，綠色作為啟動、運行的標識色，在白紫的基底上形成強烈的視覺對比，讓用戶在緊急情況下能快速做出反應，最大化保障超聲波清洗機的操作安全。

七、超聲波清洗機設計總結：始于需求，終于體驗，以設計重構工業設備的價值邊界

作為壹零壹工業設計的設計師，在這款超聲波清洗機的全案設計中，我們始終堅持一個核心原則：設計的本質，是解決問題。我們從來沒有把這款工業級超聲波清洗機當成一個簡單的鈑金外殼設計，而是把它當成一個完整的用戶體驗解決方案，從場景調研、痛點拆解，到功能規劃、人機設計，再到外觀落地、細節打磨，每一個環節，都始終圍繞著“用戶”與“場景”兩個核心。

這款超聲波清洗機的誕生，打破了行業“重性能、輕體驗”的固有困局。我們用設計，讓專業的工業設備，不再是冰冷的生產工具，而是能真正理解用戶、服務用戶的伙伴。對于終端用戶而言，它不僅帶來了更高效、更安全、更輕松的清洗作業體驗，更降低了操作門檻與運維成本;對于行業而言，我們也希望通過這款產品，為超聲波清洗機設計乃至工業設備設計提供新的思路——工業設計，從來不是錦上添花的外觀美化，而是從內到外，從功能到體驗，從場景到人的全鏈路價值升級。

匠心不熄，設計不止。未來，壹零壹工業設計將繼續堅守“以用戶為核心，以設計為驅動”的理念，深入更多實體經濟賽道，打磨更多兼具性能、體驗與美學的優質產品，以設計賦能產業升級，用匠心創造更多價值。

八、超聲波清洗機設計常見問題

1.問：工業級超聲波清洗機設計的核心行業痛點有哪些?

答：當前工業級超聲波清洗機行業核心痛點集中在四大維度：一是功能與體驗嚴重失衡，多數超聲波清洗機只追求性能參數，忽略人機工程設計，操作人員長期使用疲勞感強;二是外觀同質化嚴重，多為冰冷的不銹鋼方盒造型，無品牌辨識度，與高端潔凈場景適配度低;三是操作與運維效率低下，傳統超聲波清洗機維護、加藥、排液操作繁瑣，運維成本高;四是安全與合規設計缺失，多數產品無法滿足醫療場景的院感防控、數據溯源要求，存在電路水路隔離不足的安全隱患。

2.問：醫療場景用超聲波清洗機設計需要滿足哪些核心要求?

答：醫療場景用超聲波清洗機設計需滿足四大核心要求：一是院感防控要求，機身需無衛生死角、無尖銳邊角，表面易擦拭消毒，避免交叉污染;二是合規溯源要求，需配備數據記錄與打印模塊，可實時記錄清洗全參數，滿足醫療合規溯源需求;三是人機安全要求，需采用隔離式水路電路設計，配備多重安全防護，避免漏水、漏電風險;四是操作效率要求，需適配醫護人員雙手持握器械的操作場景，配備腳踏開關等免接觸操控設計，提升操作效率，規避交叉污染。

3.問：超聲波清洗機的人機工程設計核心要點有哪些?

答：超聲波清洗機的人機工程設計核心要點包括：一是操作面板的高度與傾角設計，需匹配成年人站立時的自然視線與操作高度，避免彎腰低頭操作，降低頸腰椎負擔;二是操控模式設計，需適配高頻操作場景，采用面板觸控+腳踏開關雙模式設計，解放操作人員雙手;三是移動與固定設計，需配備萬向輪與可調節腳杯，單人即可完成設備位置調整與固定;四是細節防護設計，全機身采用大圓角過渡，避免磕碰受傷，同時消除衛生死角，適配潔凈場景清潔需求。

4.問：工業設備外觀設計如何兼顧美學質感與實用功能?

答：工業設備外觀設計兼顧美學與實用性，需遵循三大核心原則：一是功能優先原則，所有外觀設計都需服務于產品功能與用戶操作，以場景需求為核心，不做無意義的裝飾;二是視覺秩序原則，通過外觀設計實現清晰的功能分區，讓用戶快速識別操作區域，降低學習成本;三是場景適配原則，外觀風格、色彩搭配需適配產品的使用場景，比如工業級超聲波清洗機的設計，需適配醫療、實驗室的潔凈場景，同時打造品牌辨識度，摒棄冗余裝飾，以極簡專業的設計語言，實現美學與實用性的統一。

5.問：壹零壹工業設計的超聲波清洗機設計方案，解決了哪些行業核心問題?

答：壹零壹工業設計的工業級超聲波清洗機設計方案，針對行業四大核心痛點給出了完整解決方案：一是重構了超聲波清洗機的人機交互體驗，通過黃金傾角操作面板、腳踏開關設計，解決了傳統設備操作疲勞、效率低下的問題;二是打造了適配多場景的產品形態，通過雙模式移動固定設計、無衛生死角的機身結構，解決了傳統設備場景適配性差的問題;三是完善了全維度安全合規設計，通過隔離式水路電路、多重安全防護、數據溯源模塊，解決了傳統設備安全與合規不足的問題;四是優化了運維管理設計，通過前置式模塊化藥劑倉、維護接口，解決了傳統設備運維難度大、成本高的問題。

6.問：工業級超聲波清洗機的色彩設計有哪些講究?

答：工業級超聲波清洗機的色彩設計，需兼顧場景適配、功能引導、品牌識別三大核心需求：一是主色需適配使用場景，比如采用醫用白作為基底色，貼合醫療、實驗室潔凈場景的屬性，傳遞潔凈、安全的視覺感受;二是功能分區色需清晰明確，采用辨識度高的色彩區分核心操作區，引導用戶視覺注意力，提升操作效率;三是輔助色需遵循行業安全規范，采用紅、綠等行業通用的安全標識色，區分啟停、警示功能，保障操作安全;同時可通過差異化的主色搭配，打造品牌專屬識別度，避免行業同質化。
