一、手持紅外水平測距儀設計背景：行業痛點與用戶需求的雙向洞察

隨著建筑裝修、工程測繪行業的精細化發展，傳統鋼卷尺、皮尺已無法滿足高精度、高效率的測量需求，手持紅外水平測距儀快速成為行業主流工具。但壹零壹工業設計通過長時間的用戶調研，走訪全國6個城市、120余位一線裝修師傅、工程測繪員、室內設計師后，發現當前市場同類手持紅外水平測距儀產品，普遍存在四大核心短板，成為制約從業者效率的核心痛點。

• 其一，場景適配能力嚴重不足。多數手持紅外水平測距儀僅能滿足室內常規環境測量，戶外強光下屏幕泛白看不清、狹小空間無法完整放置機身、高空作業時難以單手握持操作，成為使用常態；
• 其二，耐用性與使用場景完全脫節。工地、裝修現場多灰塵、多水漬、易摔落，而多數手持紅外水平測距儀采用光滑塑料機身，無防摔結構，密封性能差，往往使用3-6個月就出現按鍵失靈、屏幕損壞、精度失準的問題；
• 其三，人機設計嚴重缺位。多數手持紅外水平測距儀按鍵布局混亂，功能邏輯復雜，新手師傅需長時間學習才能上手，且絕大多數產品無法實現單手全操作，從業者往往需要一手扶著建材，一手反復調整握持姿勢才能完成測量，效率大打折扣；
• 其四，功能整合度極低。多數手持紅外水平測距儀僅能實現基礎測距，從業者需要額外攜帶水平儀、計算器等工具，負重增加的同時，也極易出現工具遺漏的問題。

正是這些行業普遍存在的痛點，讓壹零壹工業設計下定決心，打造一款真正扎根一線使用場景、適配從業者真實需求的手持紅外水平測距儀，讓設計真正為用戶賦能。

二、手持紅外水平測距儀設計核心：直擊用戶痛點，解決全場景使用難題

在項目啟動之初，壹零壹工業設計就為這款手持紅外水平測距儀定下了不可動搖的設計核心——所有設計都必須圍繞“解決用戶真實問題”展開，拒絕為了造型而造型，拒絕無意義的功能堆砌。針對調研中發現的核心痛點，我們?yōu)檫@款手持紅外水平測距儀給出了全維度的設計解決方案。

• 針對手持紅外水平測距儀的全場景適配難題，我們將機身尺寸精準控制，極致小巧的機身可輕松放入口袋，也能在吊頂、管道井等狹小空間內完成測量；采用高清背光LCD屏幕搭配防眩光鍍膜，保證戶外強光下數據清晰可見，同時優化機身握持結構，實現單手穩定握持，完美適配高空作業場景。
• 針對工業級手持紅外水平測距儀的耐用性需求，我們采用“軟硬膠一體成型”結構，機身四角、握持區域均采用高彈性TPU防摔包膠，可承受1.5米高度自由跌落無損；同時整機達到IP54級防塵防水，可抵御工地灰塵飛濺、日常水漬潑灑，保證復雜環境下的穩定運行。

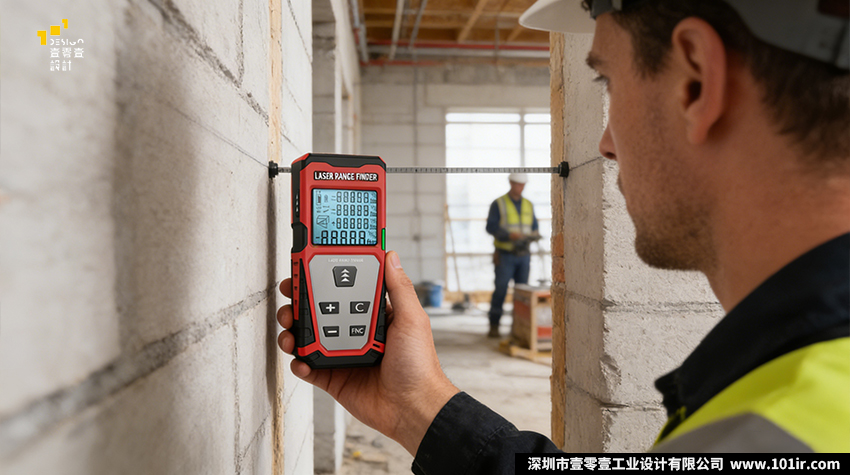

• 針對手持紅外水平測距儀的零門檻操作需求，我們重構了按鍵布局與功能邏輯，將核心測量鍵設置在機身正面拇指可輕松觸碰的區域，搭配“+/-”加減鍵、“C”一鍵清零鍵、“FNC”功能切換鍵，僅用5個按鍵即可實現所有測量功能的操作，無需雙手配合，新手師傅5分鐘即可完全上手；同時在機身側面設置快捷按鍵，適配不同握持習慣的用戶。
• 針對手持紅外水平測距儀的多功能一體化需求，我們將紅外激光高精度測距、電子水平校準、面積/體積/勾股定理測量、連續測距、數據存儲等核心功能集于一身，一臺設備即可替代測距儀、水平儀、計算器三款工具，大幅減輕從業者的外出負重，提升測量效率。

三、手持紅外水平測距儀核心功能：工業級性能，為精準測量而生

一款優秀的手持紅外水平測距儀，外觀設計是骨架，核心性能是靈魂。在這款產品的功能定義上，壹零壹工業設計始終堅持“專業、精準、高效”的核心原則，為一線從業者打造硬核的性能體驗。

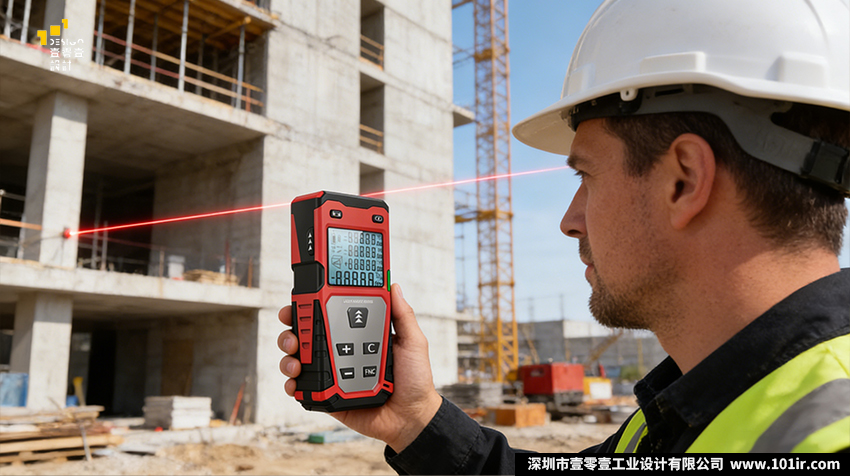

• 毫米級高精度測距是這款手持紅外水平測距儀的核心底氣。我們采用行業頂尖的紅外激光測量模組，測量范圍覆蓋0.05-100米，測量精度可達±1.5mm，無論是家裝的毫米級收口測量，還是工程的大范圍測繪，都能精準把控，徹底告別傳統卷尺的拉伸誤差、讀數誤差。
• 全模式測量覆蓋，適配手持紅外水平測距儀的全場景測量需求。除基礎的單次/連續測距外，產品內置面積測量、體積測量、勾股定理間接測量、最大值/最小值測量等多種模式，無論是墻面地面的面積測算、柜體的體積計算，還是無法直接接觸的高空、拐角測量，都能一鍵完成，無需手動計算，大幅降低出錯概率。
• 電子水平實時校準，實現手持紅外水平測距儀一機多能。內置高精度電子水平傳感器，屏幕實時顯示水平狀態，搭配側邊狀態指示燈，無需額外攜帶水平儀，即可在測量的同時完成水平校準，保證測量基準的精準，避免因機身傾斜導致的測量誤差。

同時，這款手持紅外水平測距儀搭載大容量可充鋰電池，單次充滿可完成超8000次測量，滿足整月的高頻使用需求；支持一鍵數據清零、20組數據存儲功能，測量數據隨時調取，無需紙筆記錄，適配現場快速測量的需求。屏幕背光設計兼顧昏暗環境補光與強光防眩光，無論白天黑夜，數據都清晰可讀；激光發射口采用高透光學保護鏡片，防刮耐磨，保證激光光路的長期穩定，每一處細節，都為一線使用場景量身打造。

四、手持紅外水平測距儀核心設計思路：以人為本，讓設計服務于真實使用場景

作為壹零壹工業設計的核心作品，我們始終堅持“人本設計”的核心邏輯，這款手持紅外水平測距儀的每一處線條、每一個結構、每一個按鍵的位置，都不是憑空而來，而是源于對用戶使用場景的深度拆解與反復打磨。



4.1 以握持為核心的手持紅外水平測距儀人機工程設計

我們采集了近百位亞洲成年人的手掌數據，經過30余次手模打樣測試，最終敲定了機身尺寸，這個尺寸剛好可以完整貼合成年人的手掌掌心，握持時重心剛好落在掌心位置，長時間握持不會出現手腕酸痛的問題。

同時，我們在這款手持紅外水平測距儀機身兩側的握持區域，設計了斜向防滑紋理與內凹握持位，搭配高摩擦力的TPU軟膠材質，即使用戶戴著手套、手心出汗，也能穩定握持，不會出現打滑的問題。機身的所有核心按鍵，均集中在正面下半?yún)^(qū)，用戶單手握持時，大拇指可輕松覆蓋所有按鍵，無需調整握持姿勢，即可完成全部操作，真正實現“單手全操作，測量不換手”。



4.2 手持紅外水平測距儀功能與形態的高度統一

好的工業設計，從來不是“外殼包裹功能”，而是“形態跟隨功能”。在這款手持紅外水平測距儀的設計中，我們將功能模塊與機身造型完全融合，讓每一處造型都有其功能性價值。

• 頂部集成激光發射、激光接收、水平感應三大核心模塊，我們將頂部設計為獨立的高強度防護結構，既保證了光學模塊的光路穩定，又能避免摔落時對核心光學部件的損傷；
• 正面屏幕區域采用內凹式設計，既避免了屏幕與桌面、地面的直接接觸，減少刮花磨損的概率，又能在強光下形成自然的遮光效果，提升屏幕可讀性；
• 按鍵區域采用凸起式面板設計，與機身形成清晰的層級區分，用戶即使不看按鍵，僅憑觸感，就能精準找到按鍵位置，適配盲操作的使用需求。



4.3 手持紅外水平測距儀容錯性與安全性的前置設計

一線施工場景，充滿了不確定性：手滑摔落、灰塵進入、水漬潑灑、誤觸按鍵，這些都是用戶日常使用中無法避免的問題。我們的設計，就是要在源頭解決這些問題，為這款手持紅外水平測距儀預留足夠的容錯空間。

• 機身四角采用圓角防摔包角設計，軟膠材質延伸至機身正反面，無論從哪個角度跌落，都能通過軟膠緩沖沖擊力，保護機身內部結構；
• 所有按鍵、接口均采用密封式設計，搭配整機IP54級防塵防水結構，有效阻擋灰塵、水漬進入機身內部，延長產品使用壽命；
• 按鍵設置防誤觸邏輯，激光測量鍵需要按壓觸發，避免口袋內誤觸導致的激光誤發射，同時側邊設置快捷鎖定鍵，不用時可鎖定機身，避免誤操作。



4.4 手持紅外水平測距儀信息層級的極簡優化

對于手持紅外水平測距儀而言，清晰、快速的信息讀取，直接決定了用戶的使用效率。我們摒棄了市場上同類產品雜亂的屏幕布局，重構了信息顯示層級：

• 將核心的測量數據，以最大字號放在屏幕最核心的位置，用戶一眼就能讀??；
• 將水平狀態、測量模式、電量、單位等輔助信息，放在屏幕邊緣區域，不干擾核心數據讀??；
• 同時用清晰的圖標替代復雜的文字，即使是文化水平不高的一線師傅，也能一眼看懂圖標含義，快速切換功能。

五、手持紅外水平測距儀設計風格與色彩語言：硬朗工業美學，專業與質感并存

在設計風格與色彩的定義上，我們始終堅持“風格服務于定位，色彩服務于場景”的原則，為這款專業手持紅外水平測距儀，打造了兼具辨識度、實用性與美學感的視覺體系。



5.1 手持紅外水平測距儀設計風格：硬朗大氣，兼具力量感與親和力

這款手持紅外水平測距儀的整體設計風格，我們定義為“專業硬核的工業風，兼具人本溫度的細節處理”。

• 整體造型采用硬朗的切面線條，塑造出強烈的力量感與專業感，契合工程設備的產品屬性，傳遞出可靠、耐用的產品氣質；同時，我們在所有與手部接觸的邊角、棱線位置，都做了圓弧過渡處理，避免硬朗的線條硌手，讓產品在擁有硬核工業感的同時，兼具使用的親和力。
• 機身造型采用“對稱與非對稱的平衡設計”：正面屏幕與按鍵區域，采用完全對稱的布局，傳遞出穩定、精準的視覺感受，契合手持紅外水平測距儀的“標尺”屬性；而機身側面的握持紋理、快捷按鍵，則采用非對稱的人機設計，完全貼合用戶握持時的手掌曲線與手指落點，讓美學與實用性完美融合。



5.2 手持紅外水平測距儀色彩設計：紅黑經典配色，實用與辨識度兼具

在色彩體系的選擇上，我們最終敲定了“工業紅+深空黑+金屬銀”的三色搭配，每一種顏色的選擇，都兼具美學考量與場景實用性，完美適配手持紅外水平測距儀的使用場景。

• 主色調工業紅，是工程領域的安全色、警示色，也是專業、可靠的象征。在雜亂的工地、堆滿建材的裝修現場，紅色的機身可以讓用戶一眼找到，避免工具遺失；同時，高飽和度的紅色，塑造出強烈的產品辨識度，在同類手持紅外水平測距儀產品中脫穎而出，傳遞出專業、硬核的產品氣質。
• 輔助色深空黑，是耐磨、耐臟的代表。我們將這款手持紅外水平測距儀機身的握持區域、防摔包角、頂部防護結構，均采用深空黑的TPU軟膠材質，一方面，黑色耐臟，工地的灰塵、污漬不會在機身上留下明顯痕跡，長期使用也能保持整潔；另一方面，黑色軟膠的摩擦力更強，提升握持的穩定性，同時軟膠的吸能特性，大幅提升產品的防摔性能。
• 點綴色金屬銀，應用在正面的按鍵面板區域。一方面，金屬銀與紅黑兩色形成強烈的視覺對比，讓按鍵區域的層級更清晰，用戶可以快速識別按鍵位置，避免按錯；另一方面，金屬質感的加入，大幅提升了這款手持紅外水平測距儀的品質感，擺脫了同類產品廉價塑料的質感，讓產品兼具專業度與高級感。

同時，我們在機身側邊加入了綠色的狀態指示燈，柔和的綠色光線，既可以讓用戶快速識別設備的工作狀態，又不會在昏暗環境下刺眼，成為整機色彩體系中的點睛之筆。

六、手持紅外水平測距儀設計總結：回歸設計本質，讓工具成為用戶的伙伴

當這款手持紅外水平測距儀最終落地量產，送到一線用戶手中，收到他們“好用、順手、耐造”的反饋時，我們更加堅信，好的工業設計，從來不是設計師的自我表達，而是對用戶需求的深度回應，是對使用場景的極致尊重。

在這款手持紅外水平測距儀的設計全流程中，我們沒有做任何嘩眾取寵的造型創新，沒有堆砌任何華而不實的功能，所有的設計動作，都圍繞著“解決用戶痛點”展開：我們優化機身尺寸與握持結構，是為了讓用戶單手就能穩定操作；我們做防摔防塵防水的結構設計，是為了讓產品能適應工地復雜的使用環境；我們重構按鍵布局與信息層級，是為了讓不同年齡、不同文化水平的用戶，都能零門檻上手；我們選擇紅黑的色彩搭配，是為了讓產品在雜亂的場景中更易尋找，更耐臟耐用。

對于一線的建設者、裝修師傅、設計師而言，手持紅外水平測距儀是他們每天都要打交道的“伙伴”。而我們作為工業設計師，能做的，就是用我們的專業，讓這個“伙伴”更順手、更可靠、更懂用戶的需求。讓冰冷的工業設備，擁有人本的溫度，讓設計真正賦能實干者，這就是壹零壹工業設計始終堅守的初心。

七、手持紅外水平測距儀設計常見問題

問題1：手持紅外水平測距儀工業設計的核心難點是什么？

解答：手持紅外水平測距儀工業設計的核心難點，在于平衡「專業性能、人機體驗、工業級耐用性、量產可行性」四大維度。一方面要保證紅外激光模組、水平傳感器等核心元器件的光路穩定與測量精度，另一方面要適配一線工地、裝修等復雜使用場景，做好防摔、防塵、防水結構設計，同時還要兼顧單手操作的人機工程體驗，最終還要保證設計方案可低成本量產，這也是壹零壹工業設計在本項目中重點攻克的核心問題。

問題2：工業級手持紅外水平測距儀，怎么做好防摔防水結構設計？

解答：針對工業級手持紅外水平測距儀的防摔防水設計，我們采用了三大核心方案：一是采用軟硬膠一體成型結構，在機身四角、握持區域、頂部光學模組區域設置高彈性TPU防摔包膠，可承受1.5米自由跌落無損，緩沖沖擊力；二是整機采用IP54級密封設計，對按鍵、接口、屏幕接縫處做全密封處理，可抵御灰塵飛濺與水漬潑灑；三是屏幕采用內凹式防護設計，避免直接接觸刮花與摔落沖擊，全方位提升手持紅外水平測距儀的環境適應能力。

問題3：手持紅外水平測距儀的人機工程設計，核心要點有哪些？

解答：手持紅外水平測距儀的人機工程設計，核心圍繞「單手全操作、長時間握持無負擔、盲操作精準」三大核心要點展開：一是精準控制機身尺寸，適配亞洲成年人手掌大小，保證握持重心落在掌心，避免手腕酸痛；二是優化按鍵布局，所有核心按鍵集中在拇指可輕松觸碰的區域，實現單手全操作，無需調整握持姿勢；三是在握持區域設置防滑紋理與軟膠材質，適配戴手套、手心出汗等場景，同時按鍵做凸起式設計，支持盲操作精準識別，全方位提升手持紅外水平測距儀的使用體驗。

問題4：手持紅外水平測距儀設計，如何平衡外觀美學與實用性？

解答：在手持紅外水平測距儀的設計中，我們始終堅持「形態跟隨功能」的核心原則，拒絕無意義的造型美化。所有外觀線條與結構設計，均以實用性為前提：硬朗的切面線條既塑造了專業工業感，也強化了機身結構強度；內凹式屏幕設計既提升了強光下的可讀性，也實現了屏幕防護；紅黑配色既打造了產品辨識度，也適配工地場景的耐臟、易尋找需求，真正實現手持紅外水平測距儀外觀美學與實用性的完美統一。

問題5：壹零壹工業設計在手持紅外水平測距儀項目中，最大的設計突破是什么？

解答：在本款手持紅外水平測距儀項目中，我們最大的設計突破，是實現了「全場景適配的一體化設計」。我們打破了市場同類產品“功能與設計脫節、場景適配不足”的痛點，將紅外測距、電子水平、多功能測量等核心功能，與防摔結構、人機握持、信息可視化設計深度融合，打造了一款既能滿足毫米級高精度測量，又能適配工地、裝修、高空、狹小空間等全場景使用的手持紅外水平測距儀，讓工業設計真正賦能產品的核心使用價值。

文章結尾

從用戶需求調研到最終量產落地，本款手持紅外水平測距儀的全案設計，是壹零壹工業設計深耕工業設備領域、堅持人本設計理念的核心成果。未來，壹零壹工業設計將持續聚焦手持測量設備、工業級工具的全流程工業設計，以專業的外觀設計、結構設計、人機工程設計能力，打造更多適配用戶真實需求的工業產品，用設計為中國智造賦能。
